【IT168显卡频道】蓝军技嘉回归使不少喜欢技嘉产品的玩家又有了与技嘉近距离接触的机会。技嘉显卡如同主板业务一样，同样拥有独立而强大的研发团队，产品基本都是以独特的非公版方案上市，在PCB设计、用料与散热设计上都有着自己品牌的元素与特色。还在显卡上使用了其主板中应用最高的两盎司铜技术，领先于其它台系显卡厂商。

　　技嘉显卡同样采用了超耐久3技术，而最其中最著名的当然是2oz铜技术。显卡PCB的信号传递层与接地层是采用全铜材质，在大约一张普通的显卡上，信号层与接地层每层的铜用量约为一盎司，而采用新世代超耐久技术设计的技嘉显卡 ，这个数值被提升至两盎司，也就是说，技嘉显卡PCB中的铜使用量是普通显卡的一倍甚至不止。可有效降低电路板内的电阻，使电源传输效率有效提升，进而减少废热产生并且降低电路板整体温度，提供稳定且卓越的超频能力。

　　近期技嘉再推出全新的系列：SUPER OVER CLOCK（超级超频系列），技嘉Super Overclock系列针对优异硬件玩家，采用独家「金手套」GPU Gauntlet™ Sorting技术，并以Ultra Durable VGA优异用料为基底，创造显示卡设计新标准。

　　现在由笔者我来为大家测试一下以超频性能为卖点，隶属于SUPER OVER CLOCK SERIES（超级超频系列）的技嘉GV-260SO接下来的表现。

　　技嘉GV-N26S0显卡在外观设计上与公版设计相差不大，同样采用类公版散热设计。为配合此款显卡的特点，技嘉在散热器外罩上印上“SUPER OVER CLOCK”的字样，让消费者一眼就能看出该卡是以高频、超频的特点。

　　技嘉GV-N26SO显卡核心基于55nm工艺打造，核心内建216个流处理器，72个纹理单元和28个光栅化单元。其工作频率为680MHz，Shader频率则高达1500MHz。其显示核心完全支持DirectX 10以及OPenGL 2.1规范。由于Super Overclock系列中每颗GPU乃经由无比精密的测试工序，精挑细选而脱颖而出，所以技嘉GV-N26SO核心默认频率为680Mhz。

　　作为一款以超频见长的显卡，技嘉GV-N26S0在显存颗粒的选择上也是绝不含糊。采用了以高性能著称的三星0.8ns显存颗粒，下面14颗显存组成了896MB/448bit的显存规格，显存默认频率已经高达2500MHz。

　　作为技嘉强势回归的重点产品，技嘉GV-N26S0被定位于中高端显卡市场也是常理中事。由于技嘉显卡国内外是同步的，所以技嘉GV-N26S0与世界优异的GeForce GTX260 相齐名。

HDMI接口采用了镀金电镀外壳

输出接口方面，技嘉GV-N26S0采用了D-Sub+DVI+HDMI的全方案设计，可满足不同用户的需求。

　　技嘉GV-N26S0在PCB设计上继续源用蓝色非公版PCB设计，PCB数量为10层。显卡PCB上布满了各类电气元件，保证了显卡拥有优秀的电气性能，为超高频的稳定运行提供了有力保障。

　　供电部分，由于GV-260SO是超级超频版显卡，所以供电部分作出了针对性的加强。采用了4+1相供电设计，其中核心供电为四相R22贴片封闭电感，每相电感还配备了五个SO-8 FL封装的4835N／4821N超薄型封装MOSFET；电容也采用了Nichicon与Fujitsu的优异固态电容。核心供电控制芯片为安森美的NCP5395 四相PWM控制器。

　　散热方面，技嘉在散热器上参考了NVIDIA在高端产品上惯用的厚实的双槽涡轮散热方案，尾部风扇位置采用全封闭的设计，能够很好的将显卡散发出来的热量及时的传递到机箱外部，而保证机箱内的整体温度。

　　测试平台：

　　测试说明 ：

　　测试项目方面，我们舍弃了老旧的3Dmark06，只采用3Dmark Vantage作为理论性能的项目。而游戏方面我们选取了其中6个DirectX10游戏、2个DirectX9游戏。除了GRID使用Farps手动测试外，其他项目全部采用游戏自带或者第三方Benchamark软件测试，务求尽量获得最准确的数据;由于测试对象为高端显卡，所以部分要求强度相对较低的游戏，我们直接采用打开全屏抗锯齿的方式进行测试，以更贴近用户实际应用。

　　理论测试——3Dmark Vantage

　　游戏测试——Crysis Warhead《孤岛危机：弹头》

　　游戏测试——孤岛惊魂2

　　游戏测试——冲突世界：苏联入侵

　　游戏测试——鬼泣4

　　游戏测试——街头霸王4

　　游戏测试——生化危机5

　　游戏测试——超级房车赛

　　物理游戏测试——Batman: Arkham Asylum《蝙蝠侠：阿卡汉姆疯人院》

默认频率：680/1466/2500Mhz

超频频率：720/1550/2600Mhz

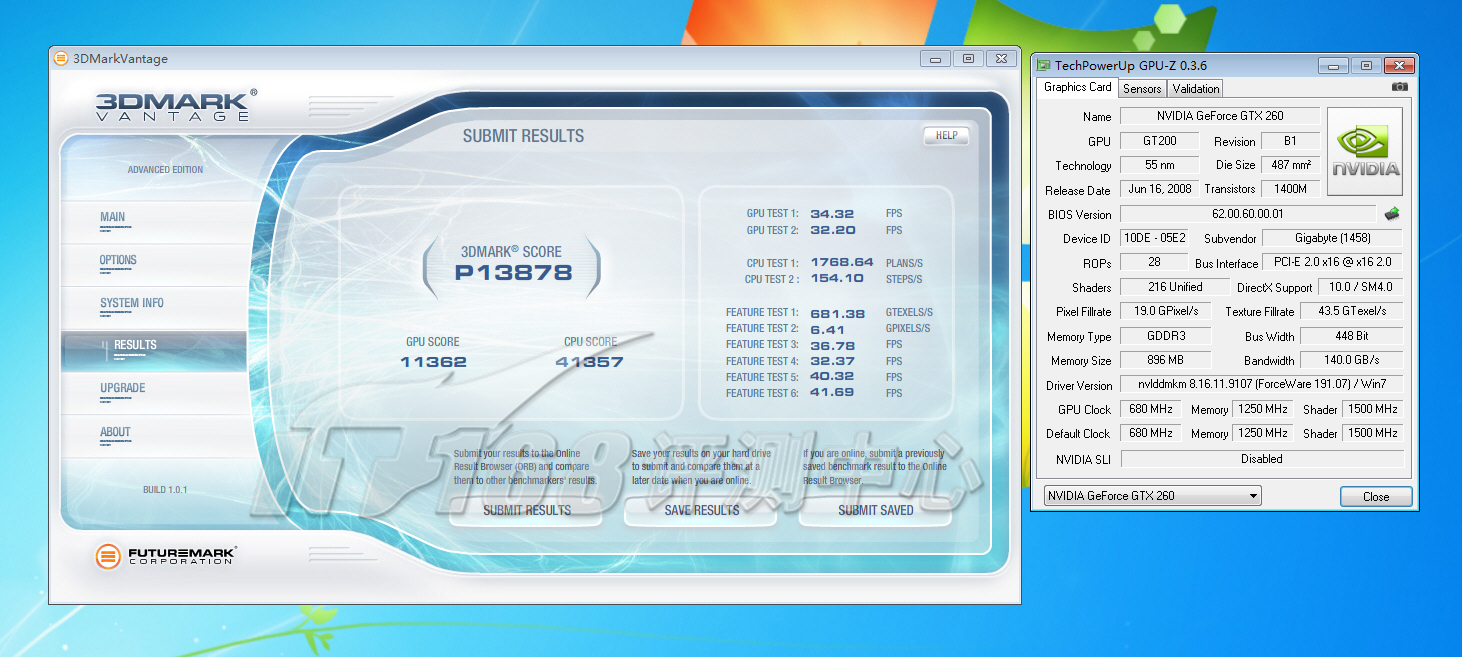

默认频率：680/1466/2500Mhz，3Dmark-vantage成绩：

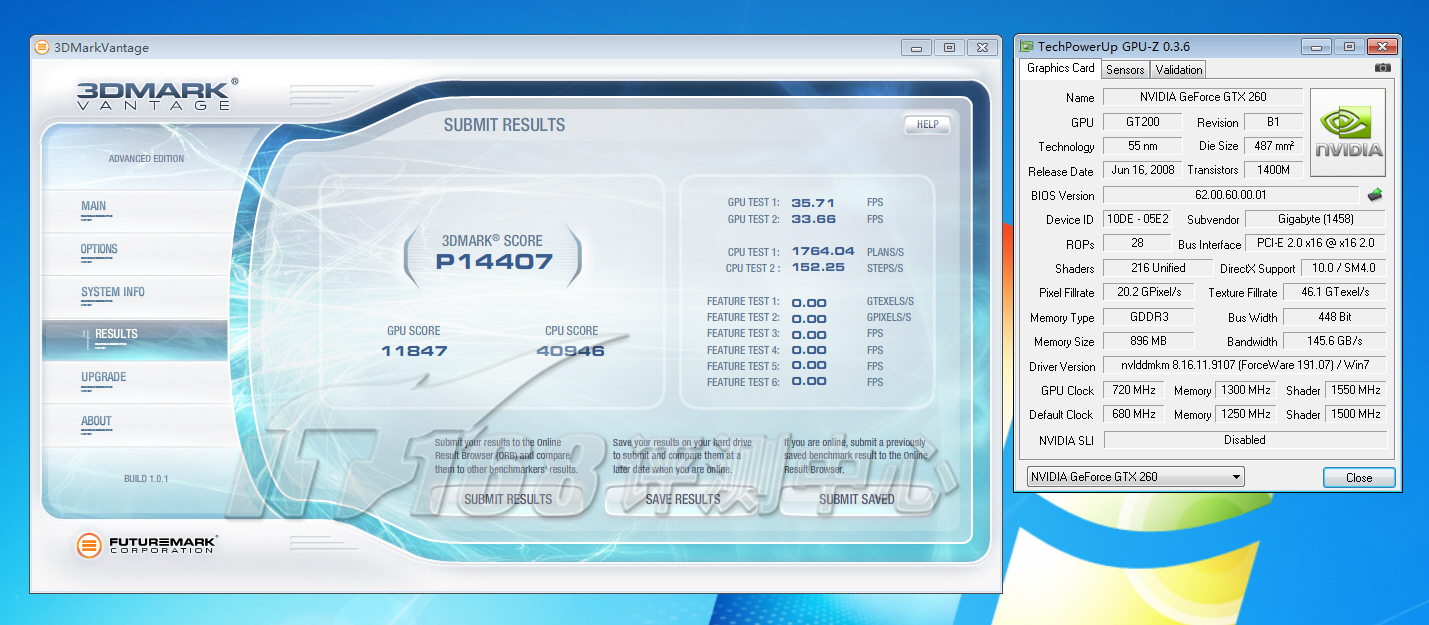

超频频率：720/1550/2600Mhz，3Dmark-vantage成绩：

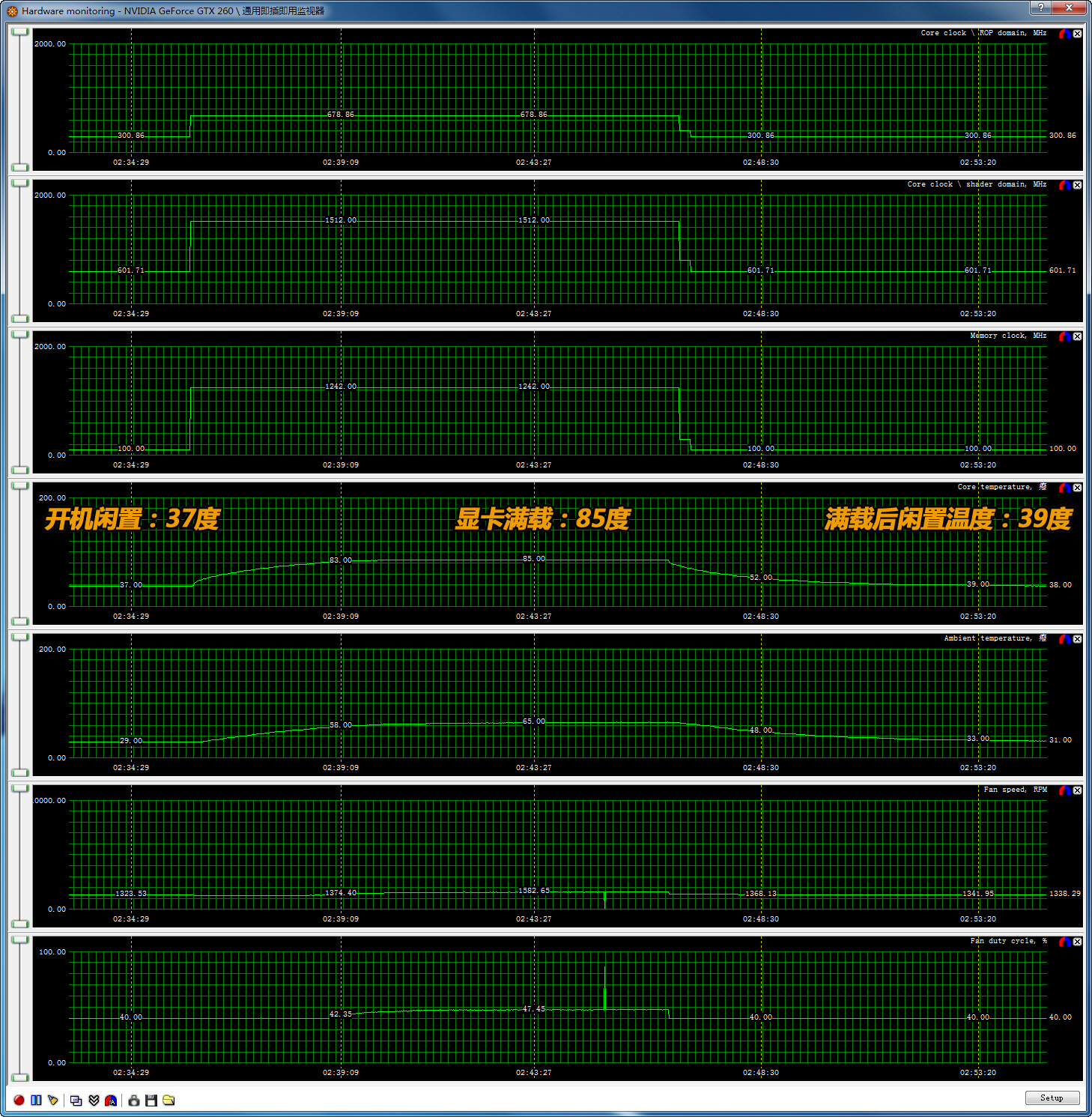

　　温度实测：

　　温度表现，技嘉GV-260SO只能说表现中规中举！更多的非公版260+温度对比请看《八大指标严峻试炼 12款非公版260+横评 》

　　总结：

　　作为技嘉强势回归的重点产品，技嘉GV-N26S0-896I显卡并没有采用过多的夸张设计，技嘉更多的是推广其全新的超耐久显卡概念和超强的超频性能，力争让消费者享受到品质一流的显卡产品。采用2盎司纯铜PCB版、世界优秀大厂显存颗粒、全日系固态电容、铁素体电感以及低电阻式晶体管。在售后服务方面，技嘉显卡全面贯彻三年免费质保的策略，完全可以免去用户购买技嘉显卡的后顾之忧。

　　对于这些细节，绝大部分国内玩家都并不认知和接受，所以在国内市场特殊的大环境下，高质高价产品的口碑一直都不好，不过有句老话叫细节决定成败，这也是国内很多本土品牌不能涉足于国际市场的主要原因。
