【IT168显卡频道】显卡的发展是日新月现，以每半年的速度显示芯片一代接着一代不断推出，显卡更新换代已经走在了整个DIY行业的最前头。NVIDIA还是以大核心高性能为战略，先造出一颗大型GPU，然后不断屏蔽一部分规格以对应不同市场 。而ATI则灵活的调动战略把每一代核心的开发重点放在中型级芯片上，然后采用单卡双芯的方式推出优异显卡。

　　基于研发周期、产能和可扩展性等多方考虑，ATI的战略无疑是成攻的。 RadeonHD5870携DirectX11将为ATI开启胜利之门后，HD5970的到来再为ATI进一步抢占了NV原有的高端市场。

　　无论是NV还是ATI，打造双核显卡是最直接瞬间提升显卡性能的方法。下面让我们一起来细看近代五款双核卡王的风采。

景钛HD5970 BLACK EDITION真身

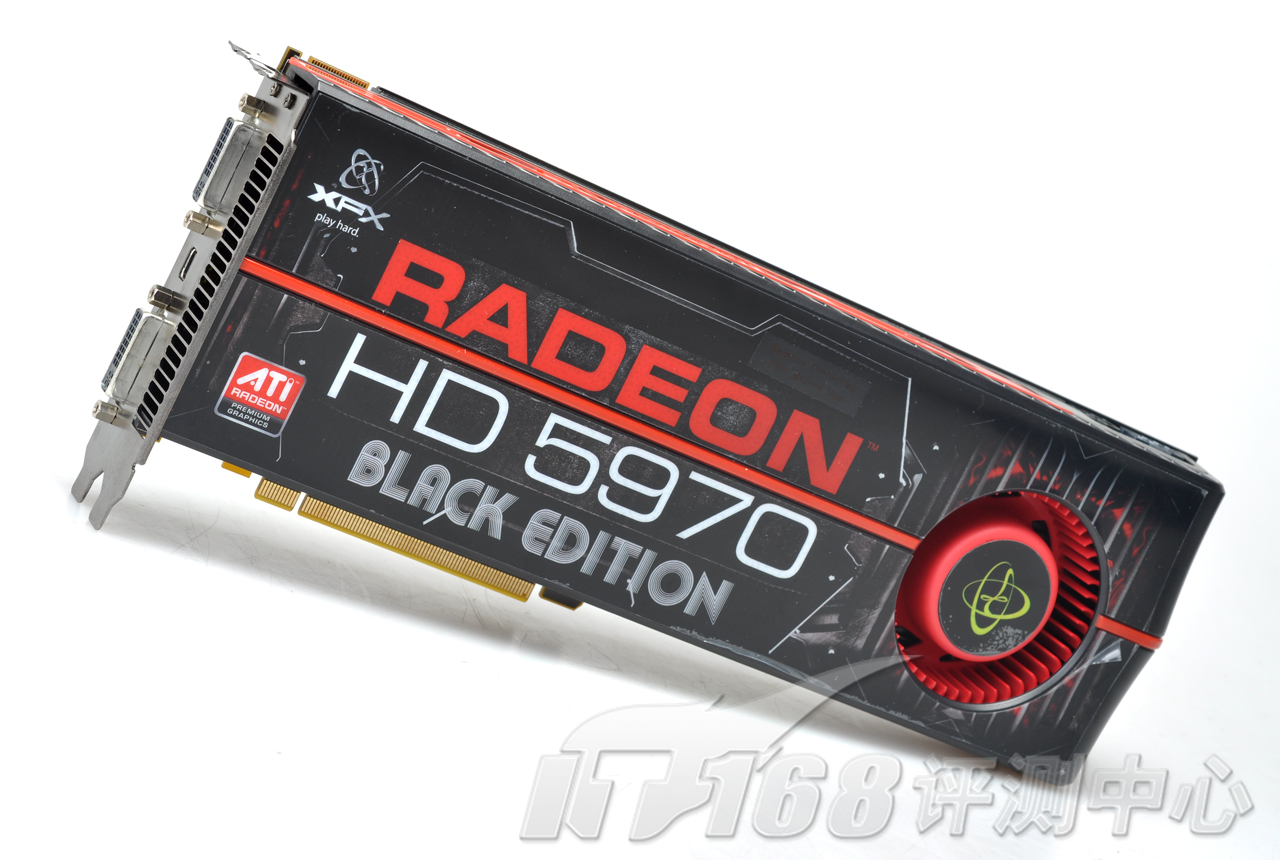

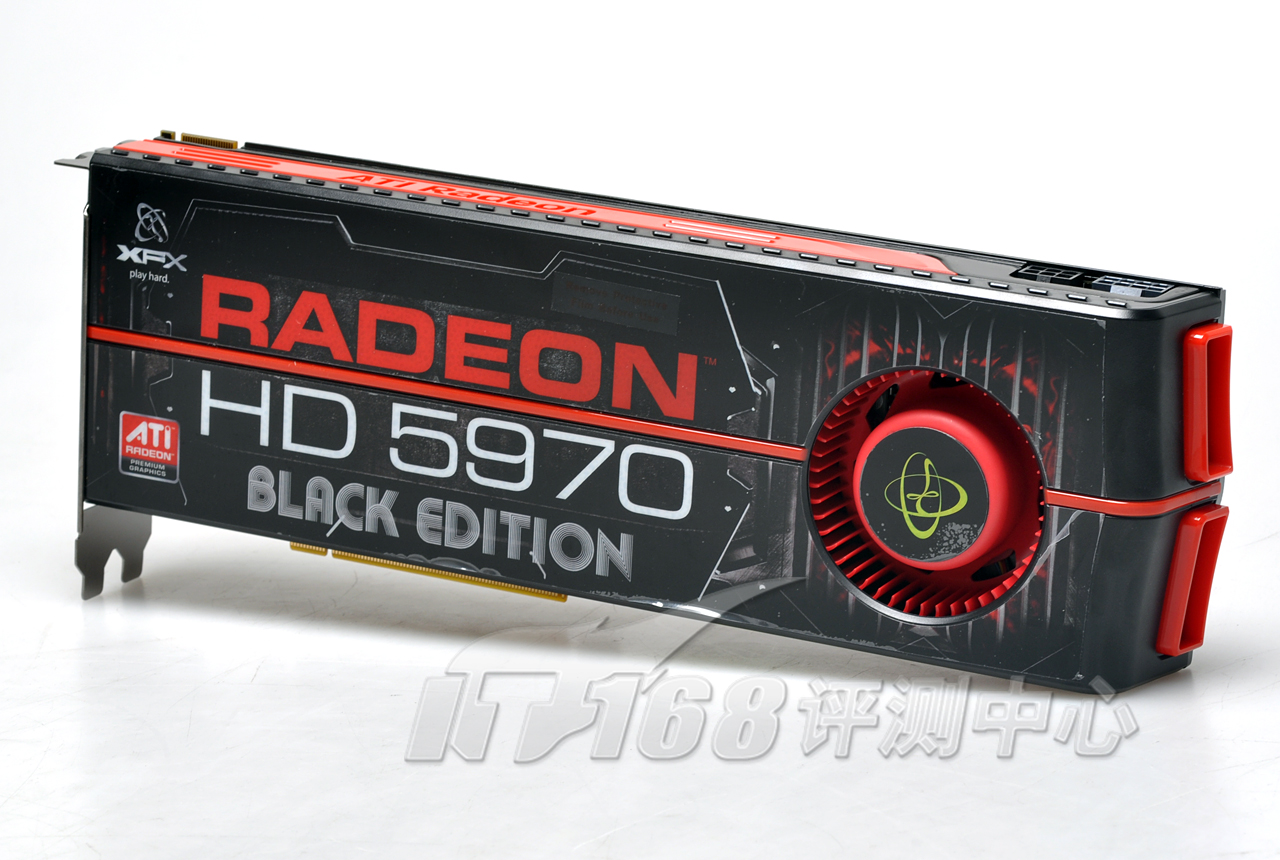

景钛HD5970 BLACK EDITION

景钛HD5970 BLACK EDITION

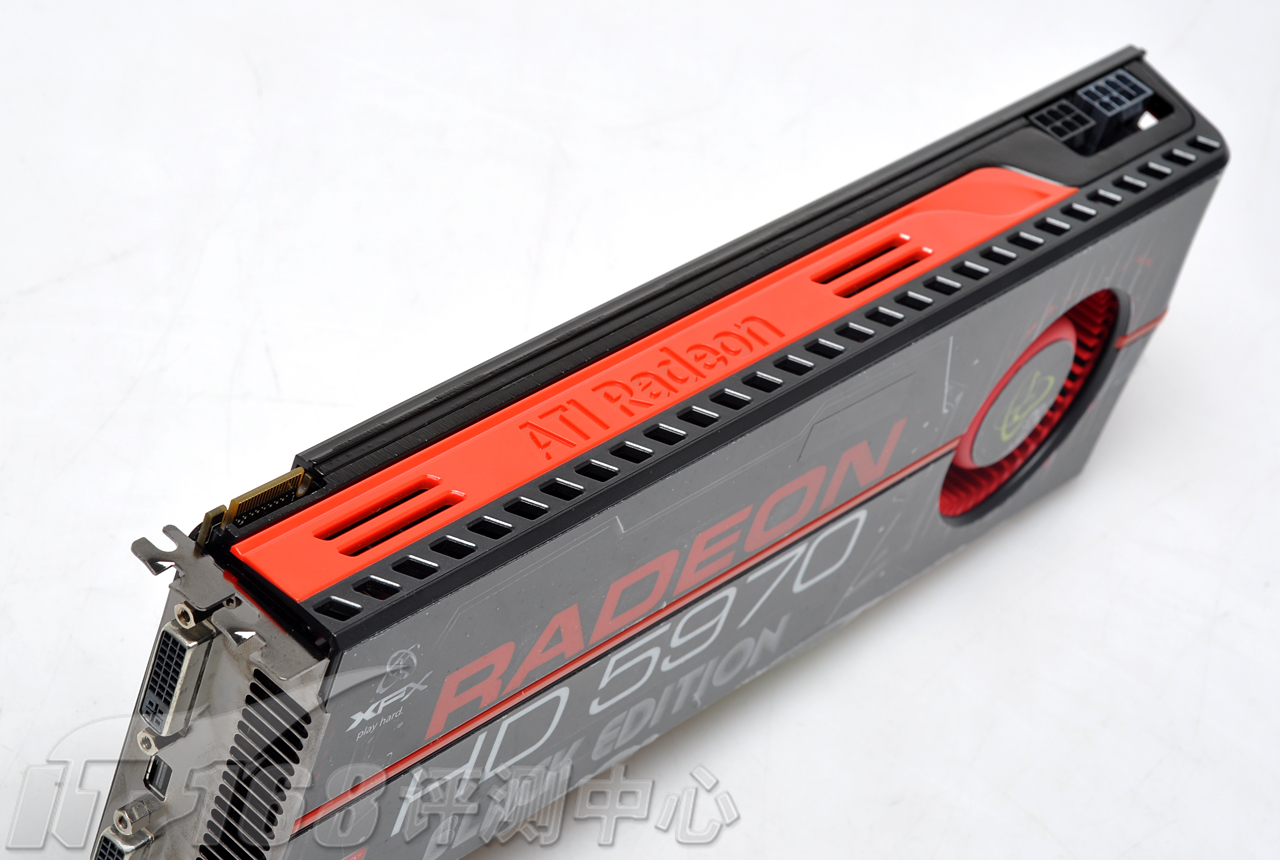

景钛HD5970 BLACK EDITION，ATI RANDEON LOGO

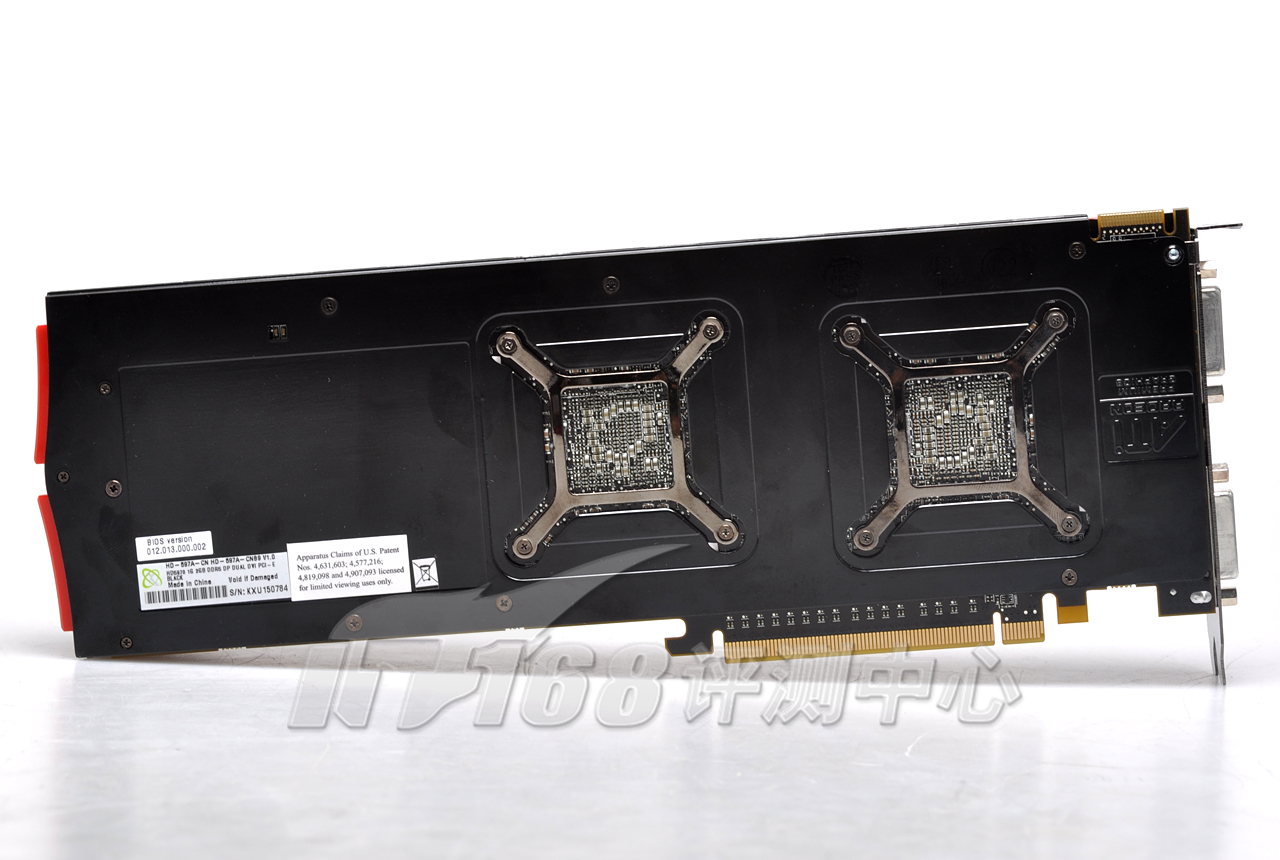

景钛HD5970 BLACK EDITION，背面

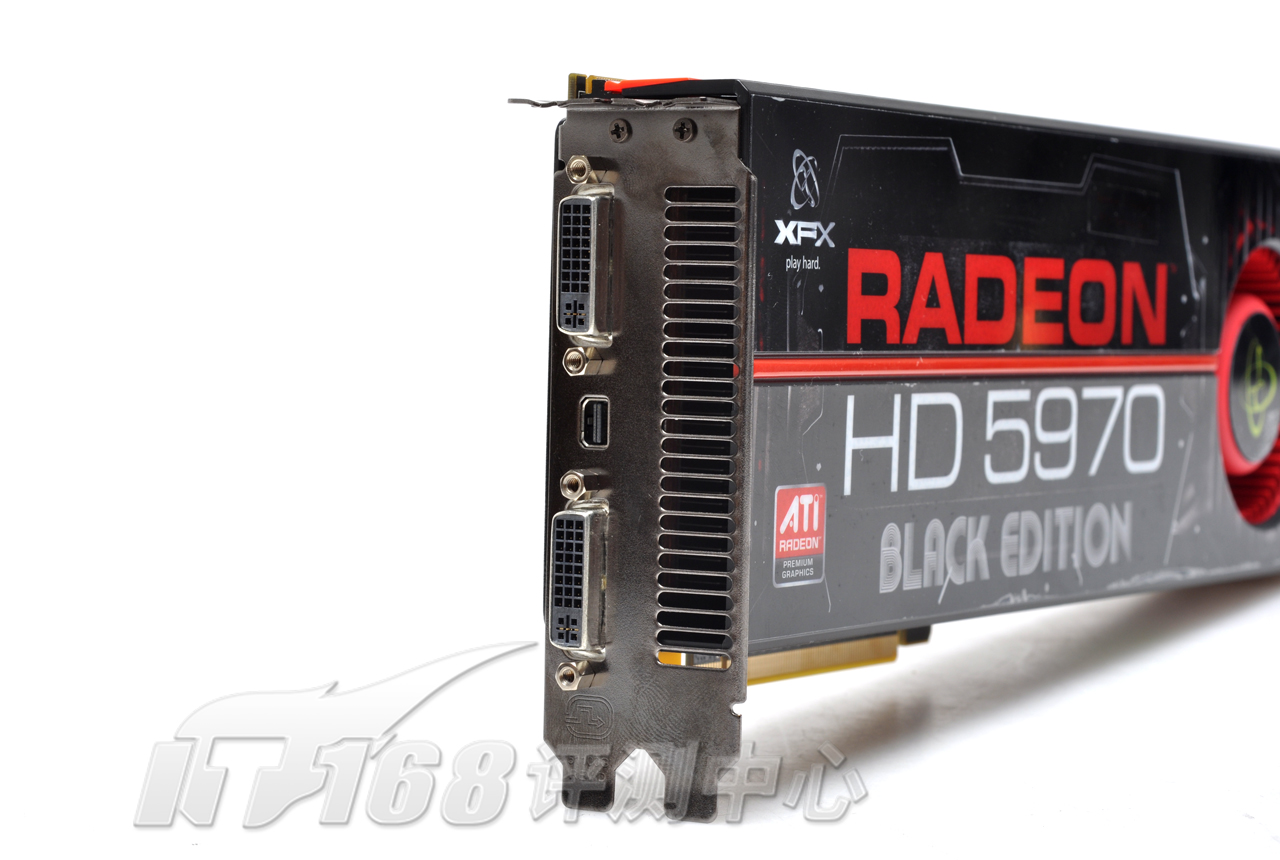

景钛HD5970 BLACK EDITION，DUAL-DVI+mini-DP

　　景钛HD5970 BLACK EDITION输出接口方面，配备了双DVI+mini-DP的设计，比HD5870少了一个HDMI接口。同样的通过ATI EYEFINITY的技术可以支持三屏输出。

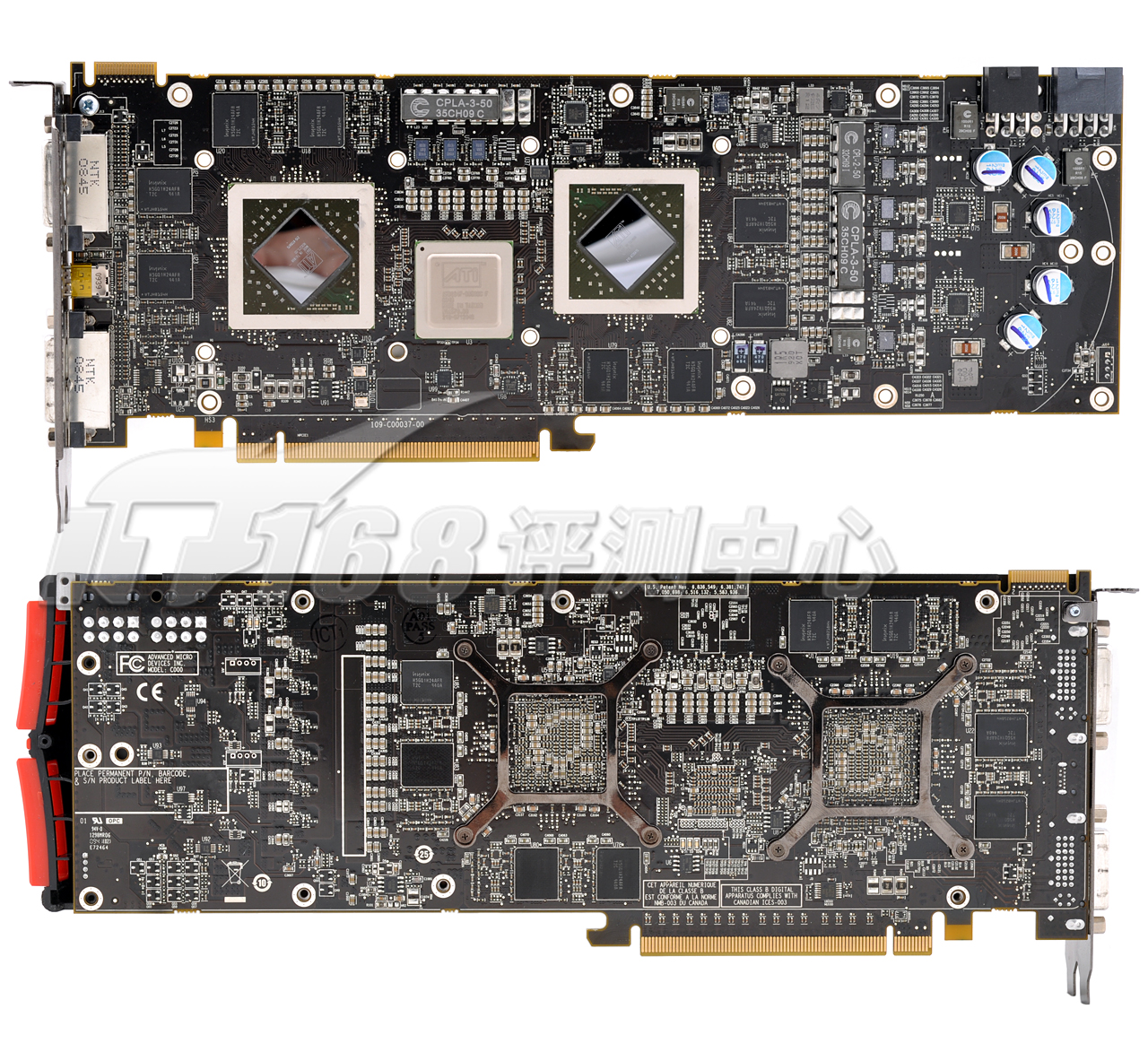

景钛HD5970 BLACK EDITION，PCB正反面

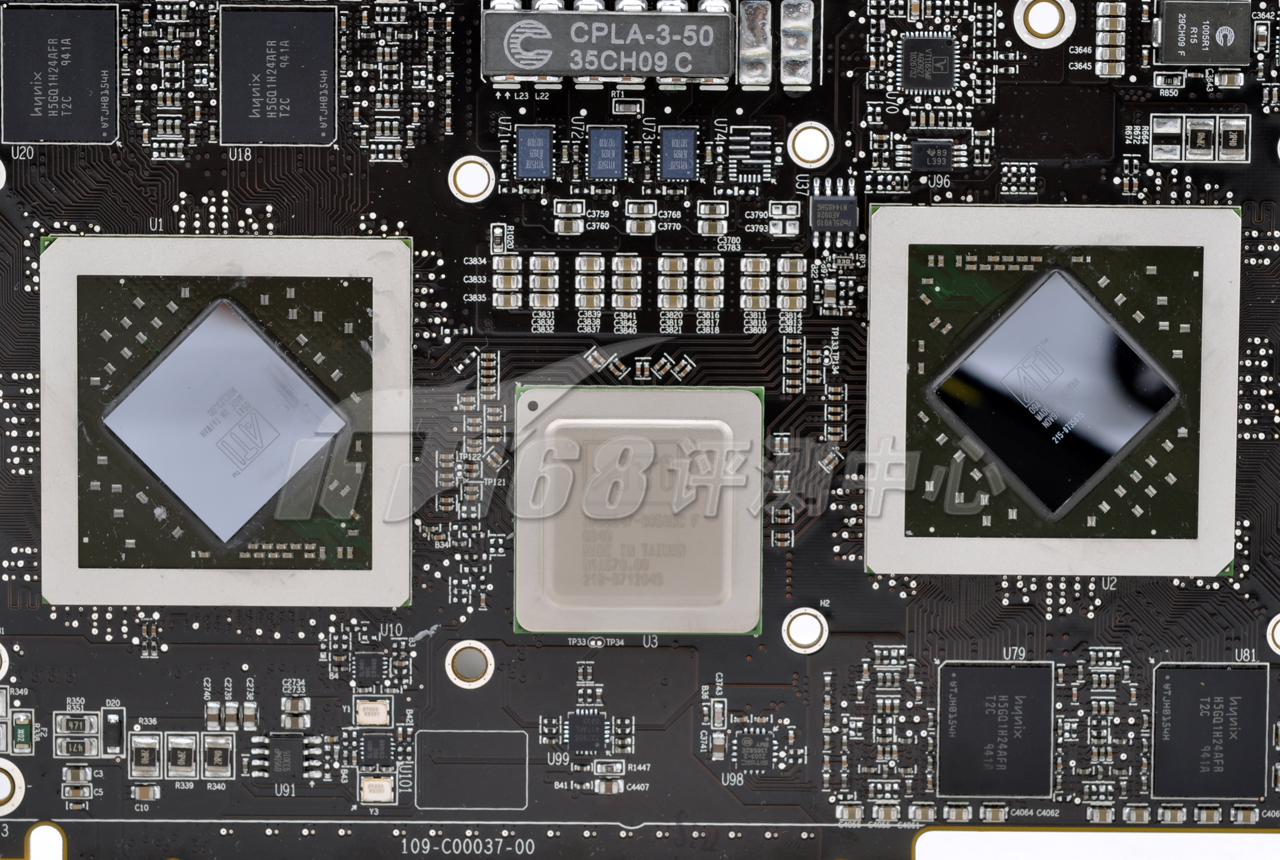

景钛HD5970 BLACK EDITION，两个RV870核心分别居左居右，中间的是桥接芯片

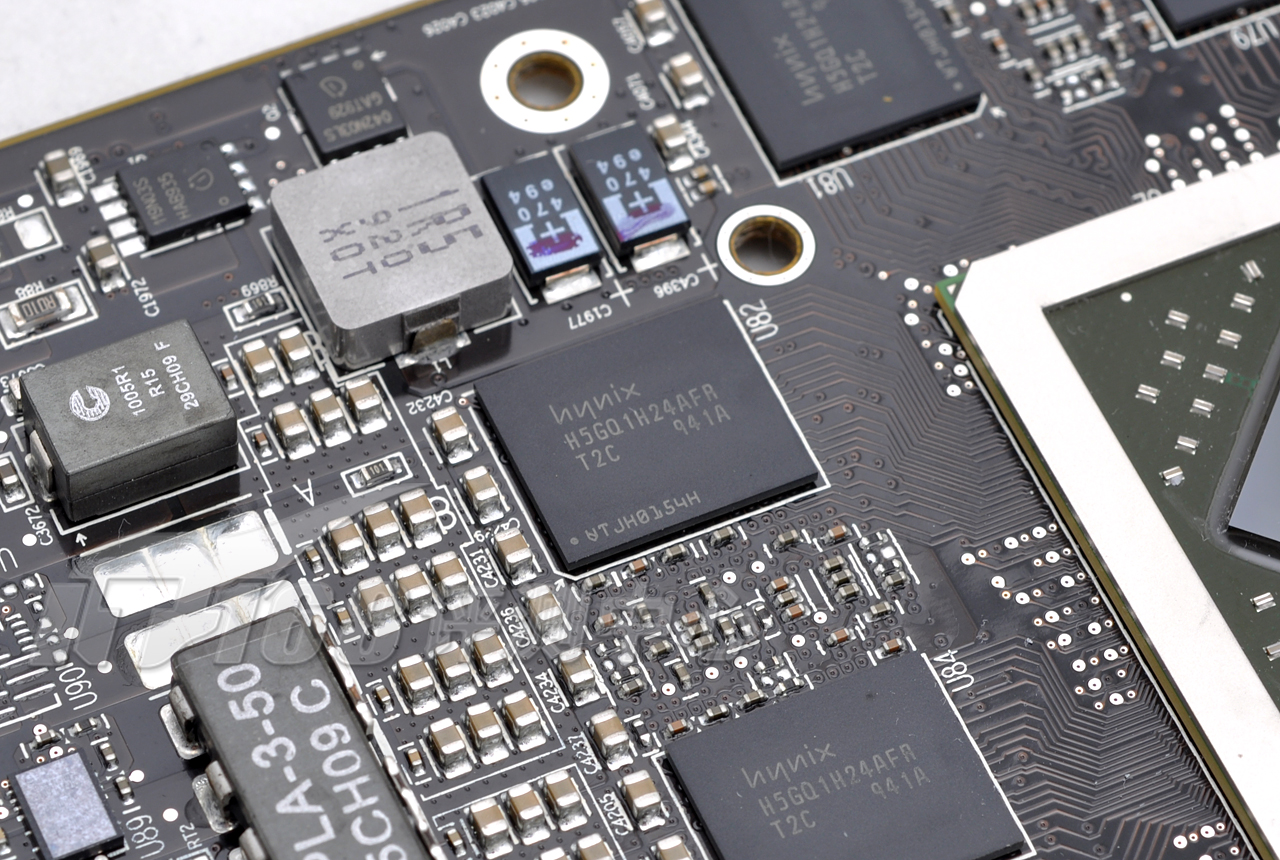

景钛HD5970 BLACK EDITION，现代的高频颗粒T2C-GDDR5

景钛HD5970 BLACK EDITION，HD5970供电模块

景钛HD5970 BLACK EDITION，

景钛HD5970 BLACK EDITION

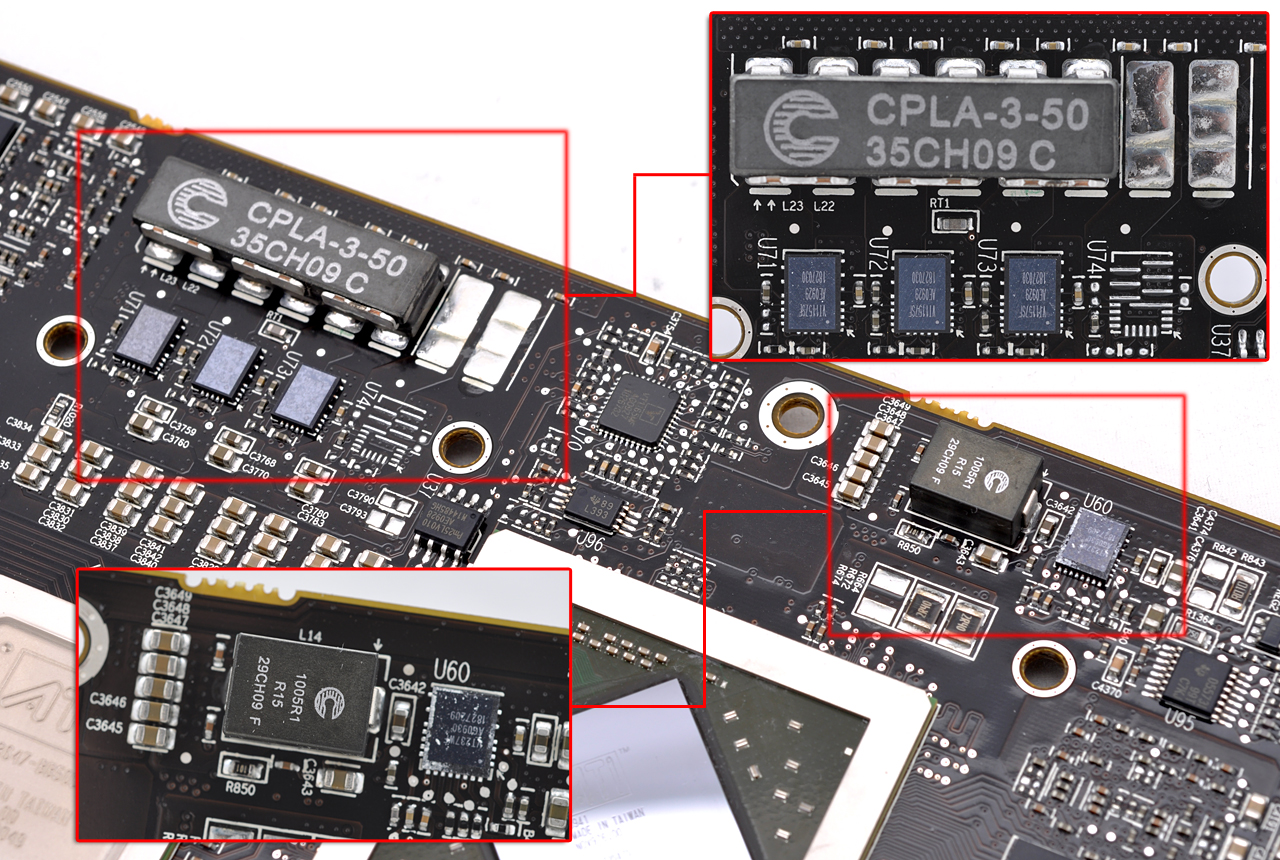

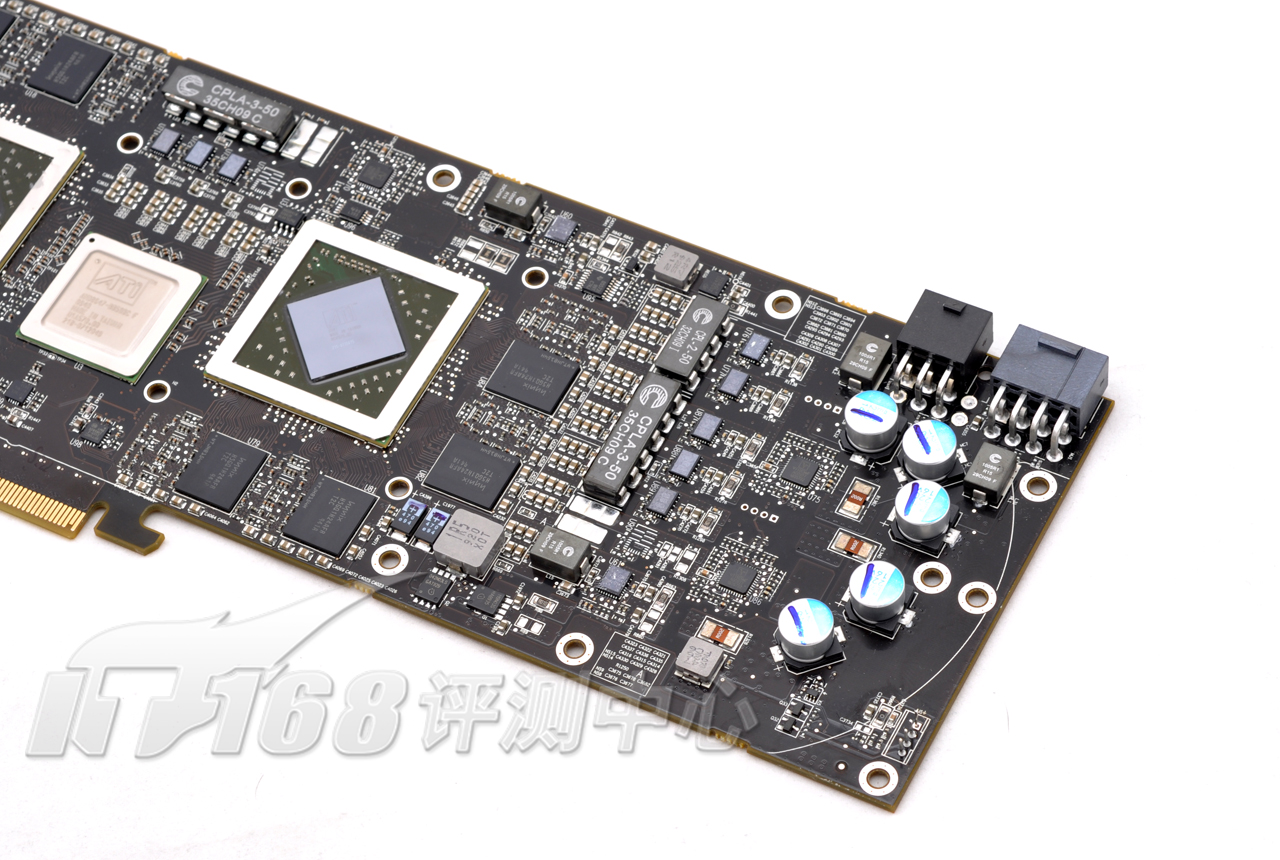

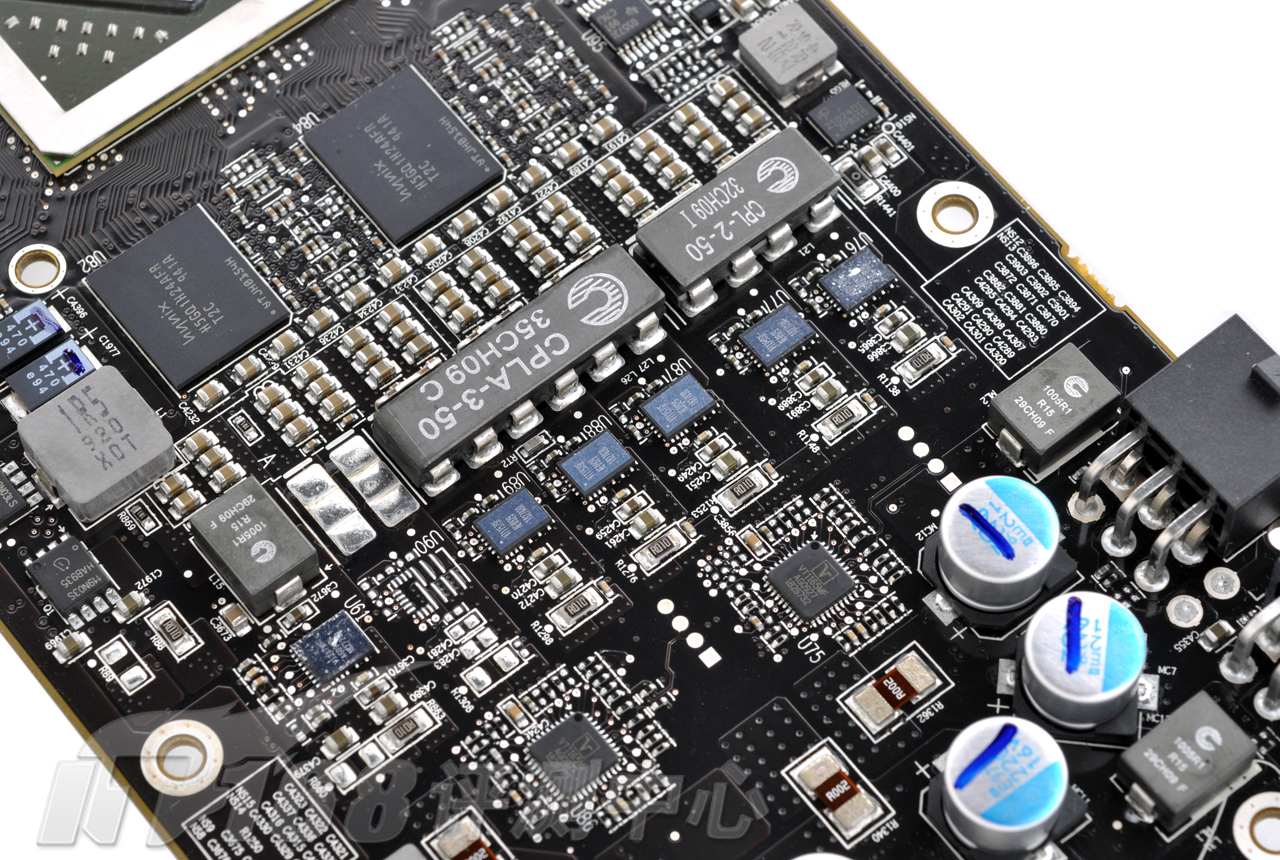

　　右边的供电用料比较夸张，贴片电感、钽电容、MLCC阵列、安森美超薄MOSFET布满了整片的PCB。同样CPLA-3-50还是为核心的三相PWM数字供电；同样是有一个空焊的位置相信可以把核心供电做成四核PWM数字供电。

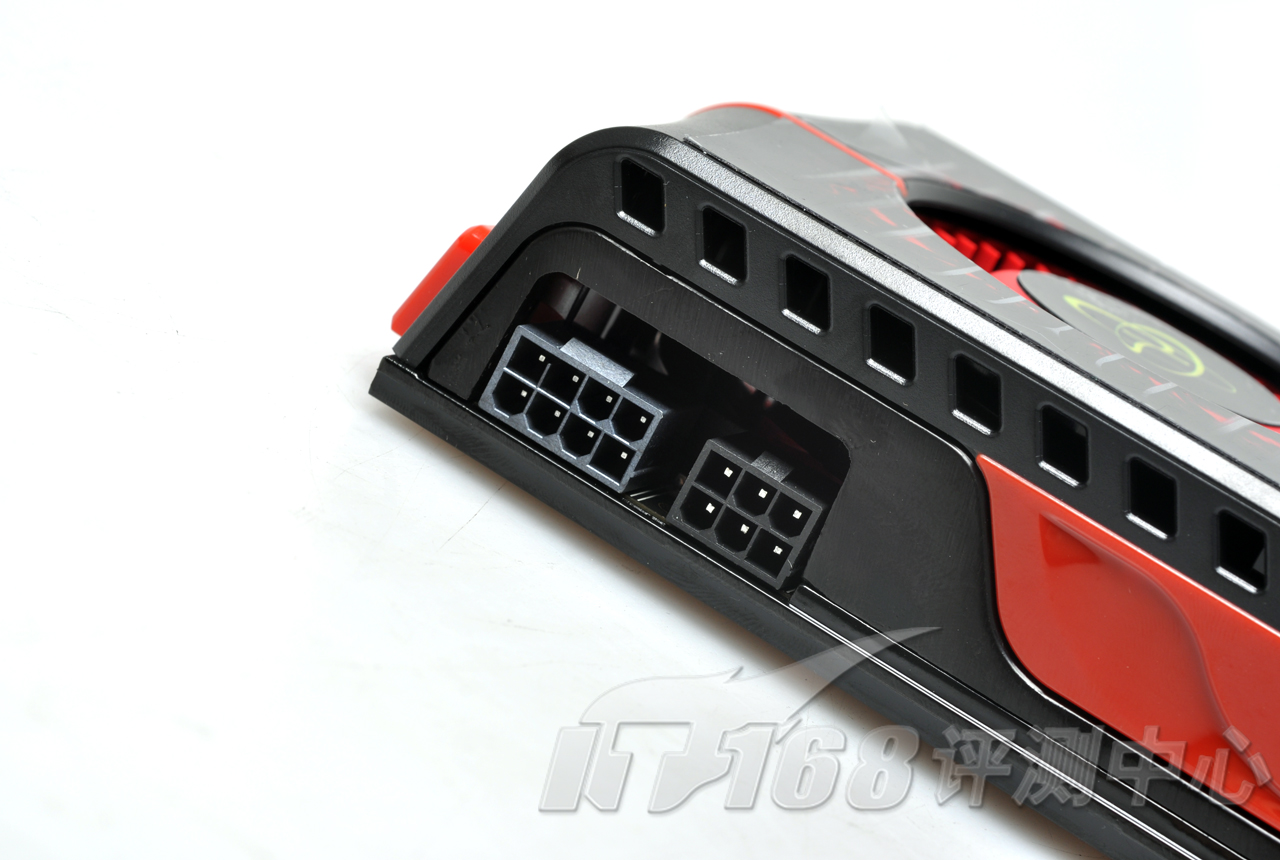

景钛HD5970 BLACK EDITION，8+6PIN供电接口

景钛HD5970 BLACK EDITION

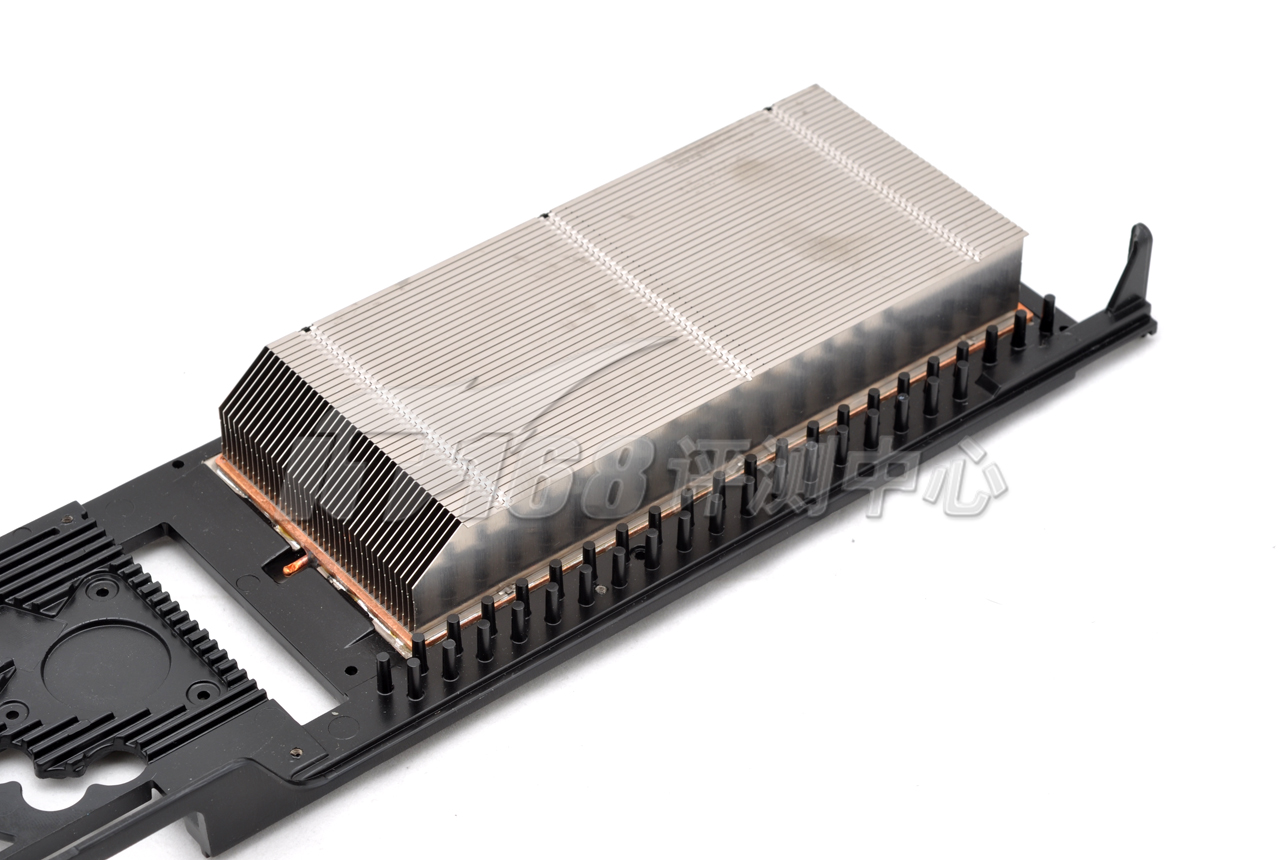

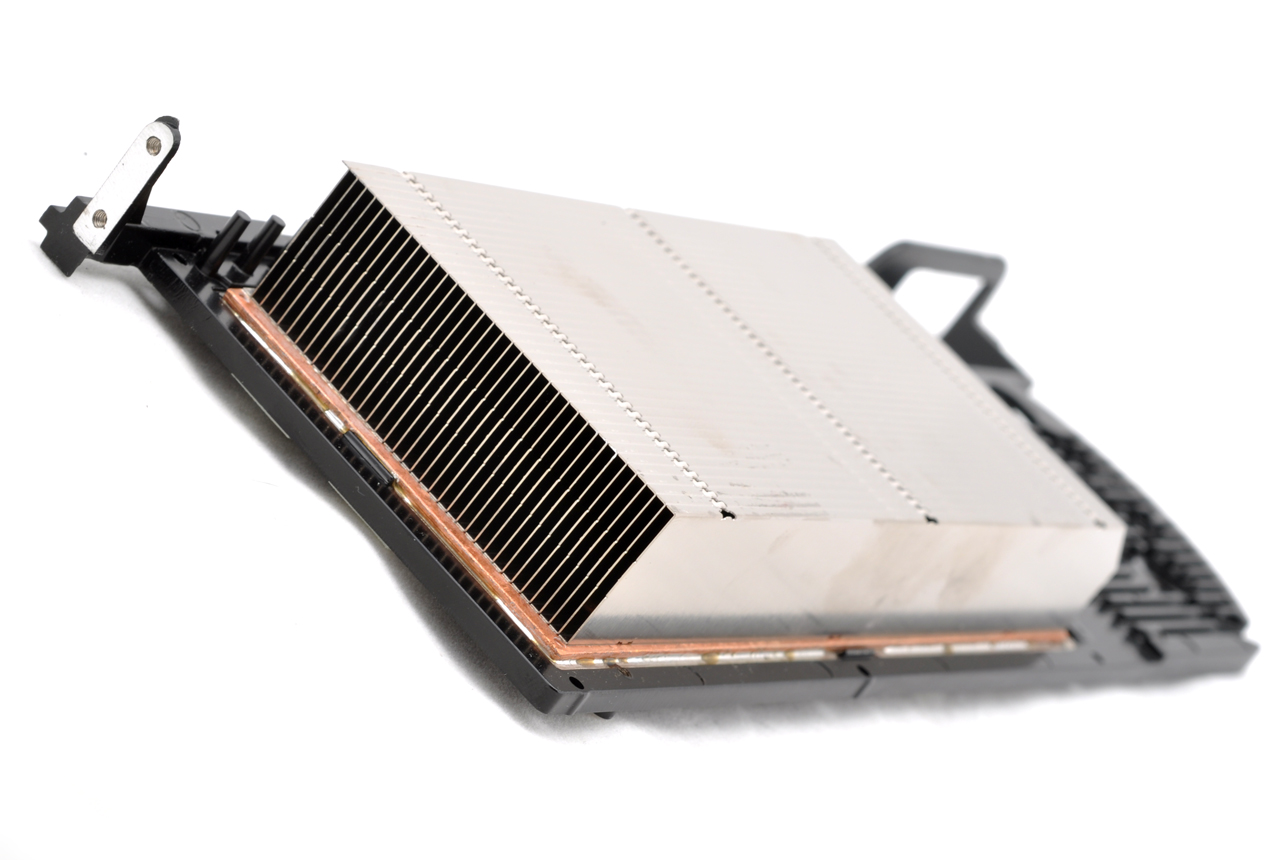

景钛HD5970 BLACK EDITION，很大的一块均热板

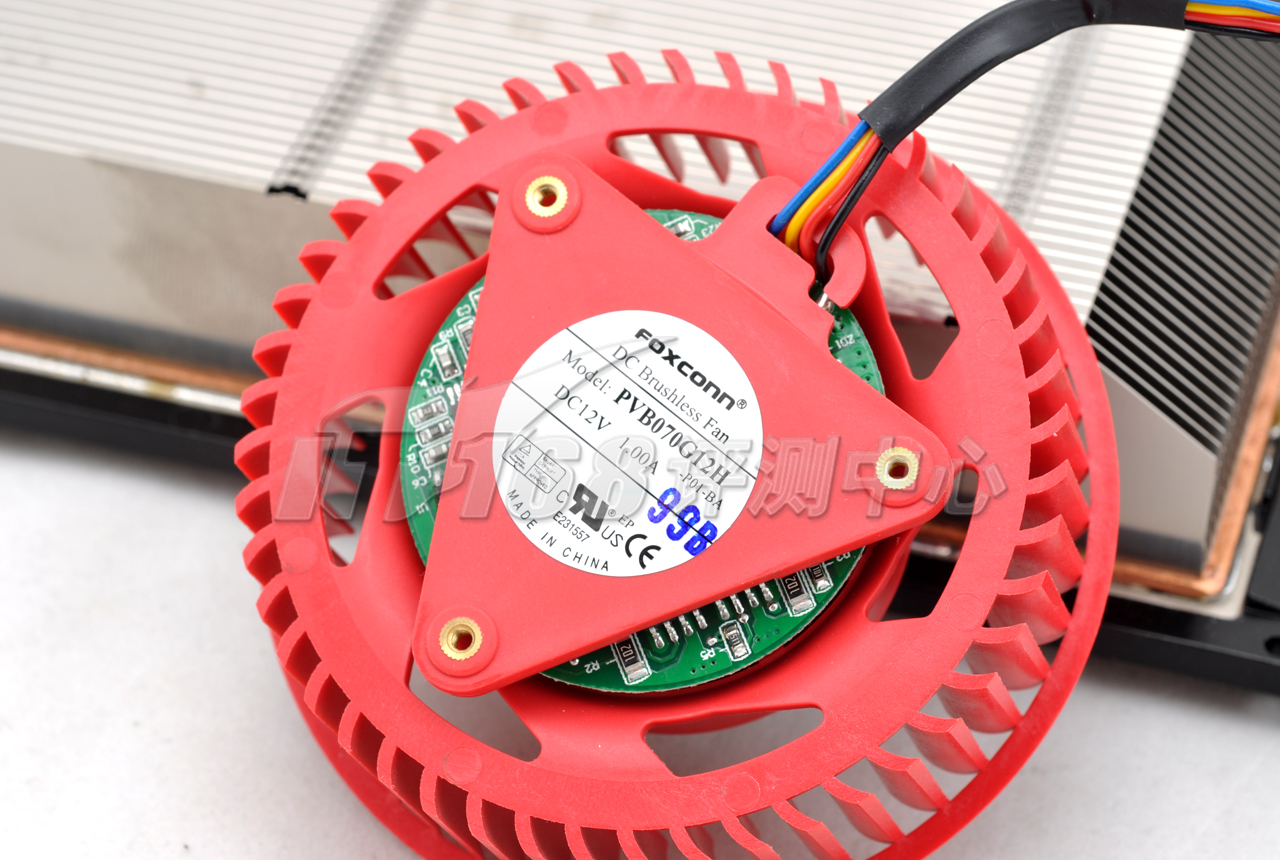

景钛HD5970 BLACK EDITION，FOXCONN代工的涡轮电风机

景钛HD5970 BLACK EDITION，均热板上布上了放多散热片，看到了均热板的标志“小鸡鸡”——均热板注入液体的地方

景钛HD5970 BLACK EDITION，回流焊技术把散热片焊在均热板上

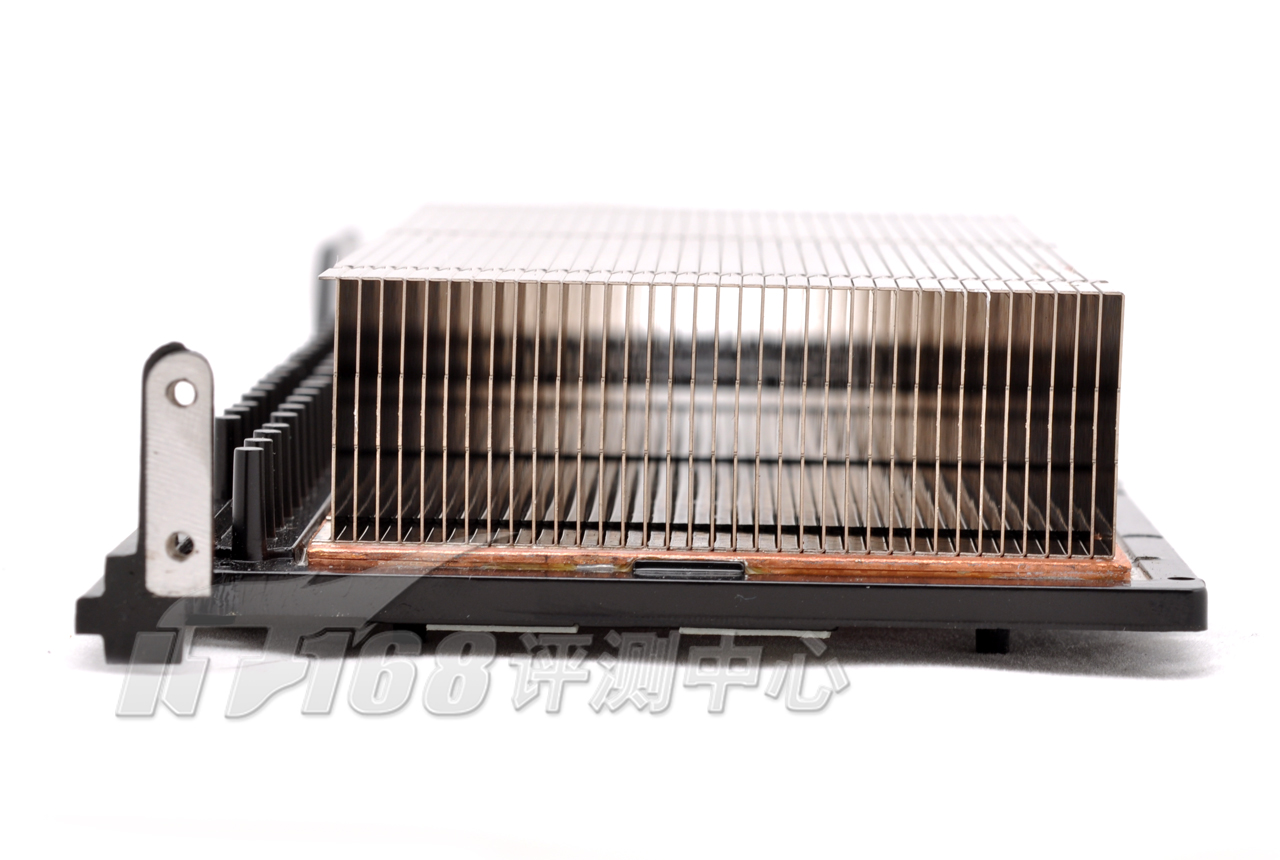

景钛HD5970 BLACK EDITION，间隙比较大，其实可以做得更麻，更多的散热片。

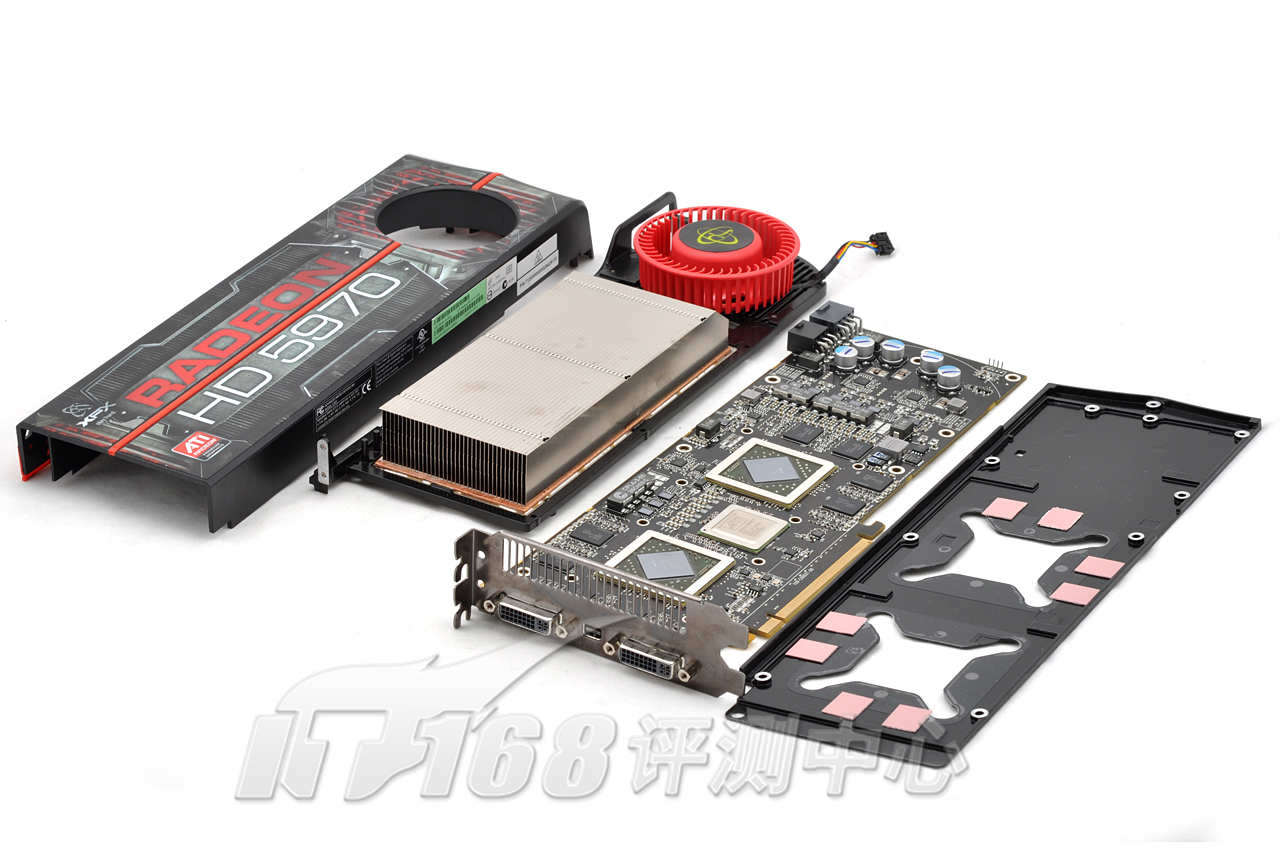

景钛HD5970 BLACK EDITION，拆解后的HD5970

测试平台：

测试说明 ：

　　测试项目方面，我们舍弃了老旧的3Dmark06，只采用3Dmark Vantage作为理论性能的项目。所有测试游戏项目全部采用游戏自带或者第三方Benchamark软件测试，务求尽量获得最准确的数据；由于测试对象为双核显卡，所以可以部分游戏会出现优化不均的情况导致性能并不理想。

测试结果：

　　从测试结果来看，参照以往评测单卡单核的经验，双核在性能上的提升是相当的明显，但缺点就在于游戏对双核的支持程序上，好像CRYSIS对双核显卡优化比较好的游戏性能提升是突出的，但是遇到对双核显卡支持得并不好的游戏，双核显卡就没有多大的意义。

总结：

　　细看NV和ATI近年来的情况，虽然NV比较喜欢以大核心高性能GPU的战略，但是同样的旗舰级的产品还是会以双核版显卡的。高端的双核显卡已经成为NV和ATI中，在合理的成本和研发经费里最直接的提升性能的方法。斗牛的好戏依然会继续下去，09年将要结束了，期待着10年上市的GT300。
