别费米了 蓝宝石全球首块2G版R5850测试

　　【IT168 评测】费米显卡虽然一拖再拖，但是强劲的性能表现还是令其坐上了单卡单GPU的性能王宝座。但久经沙场的AMD自然不会因为对手产品的强势而自乱阵脚，在完善的产品线基础上适时推出更为强悍的产品来给矛反而对抗无疑更为有效。

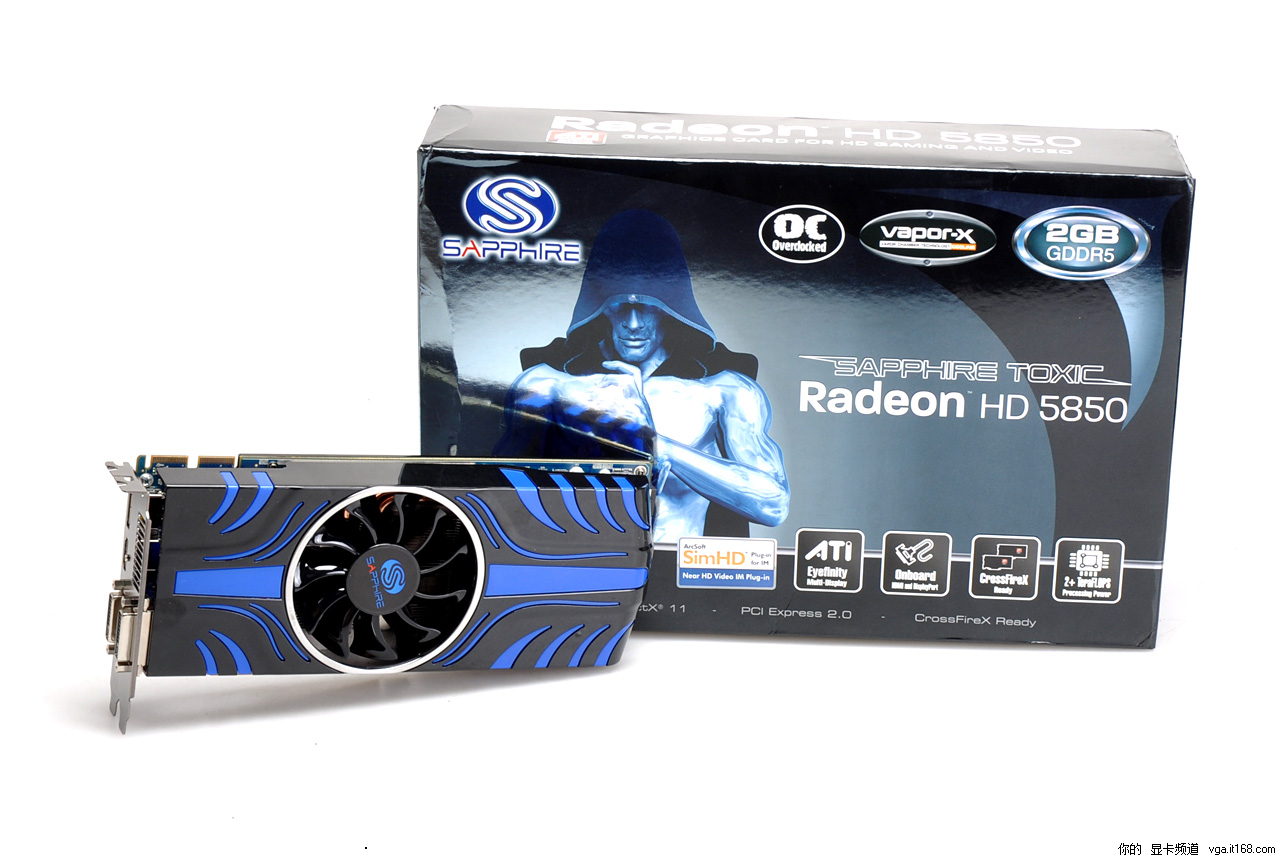

蓝宝石HD5850 2G GDDR5毒药，外包装照

　　蓝宝石作为全球最大的AIB厂商之一，在显卡新产品的开发上一直都是不遗余力。在前期，我们已经首次曝光其1GB版本的HD5850毒药显卡（请参阅《让A饭全部中毒!蓝宝石HD5850毒药首曝光》），不久蓝宝石显卡又推出一款更为强大的蓝宝石，该显卡采用2GB超大显存容量，频率和性能上令同级别显卡望尘莫及。

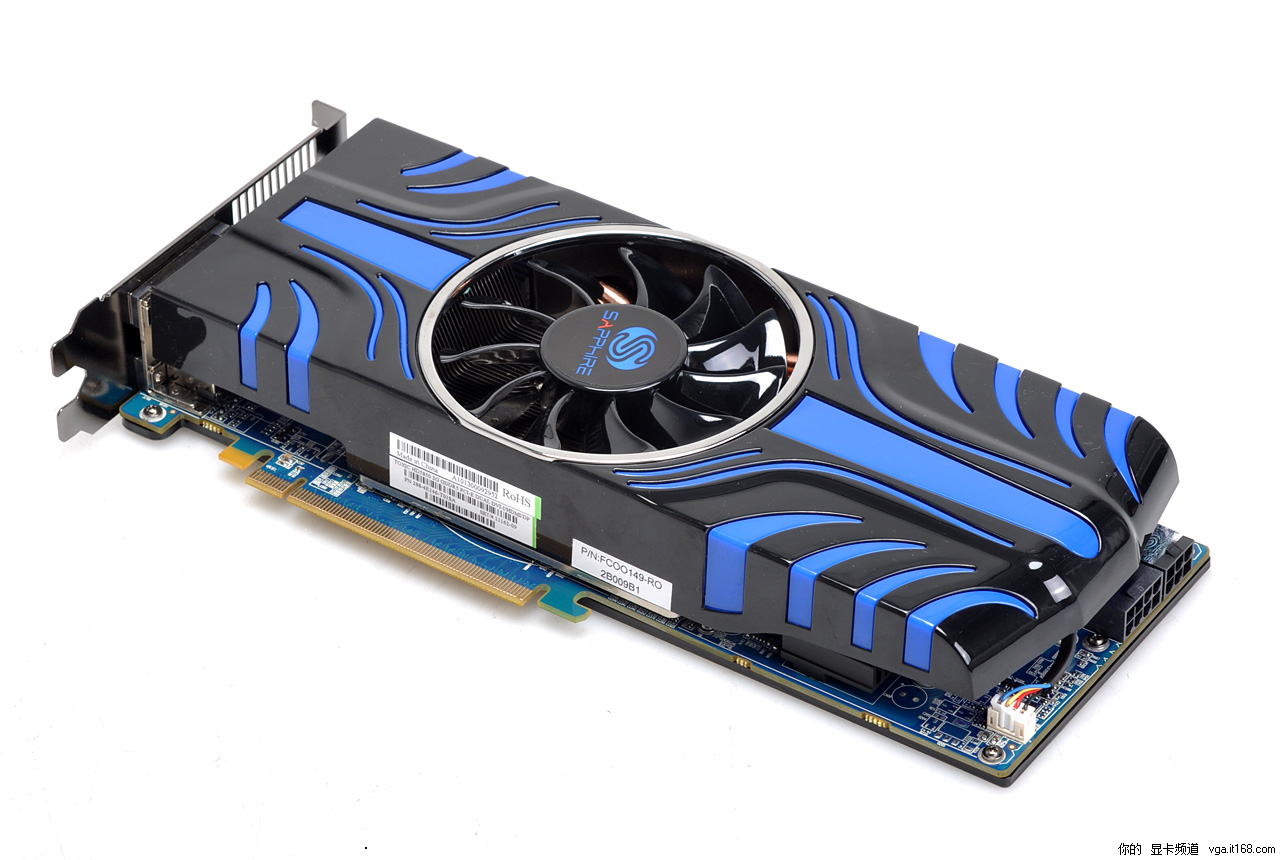

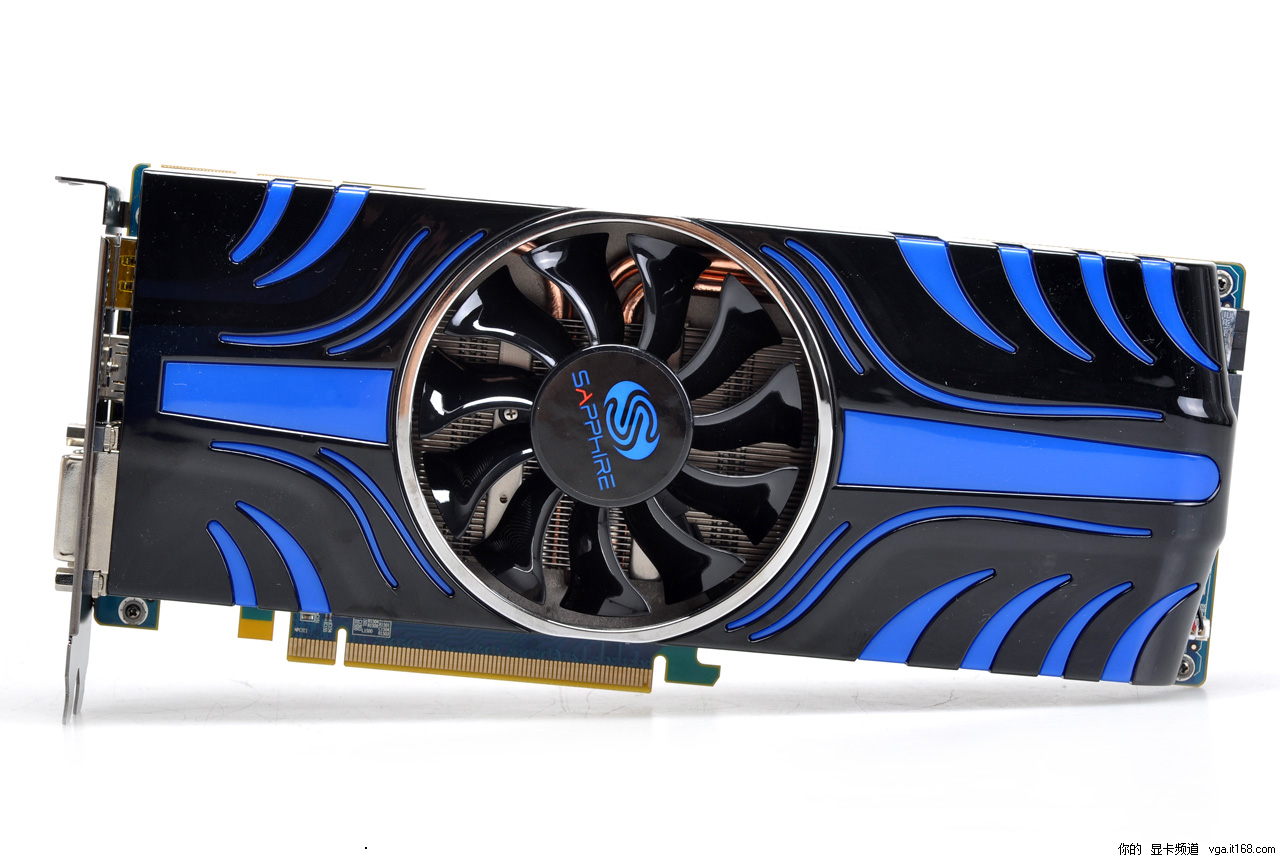

蓝宝石HD5850 2G GDDR5毒药，正面照

　　作为蓝宝石经典系列中新一代的显卡，蓝宝石HD5850 2G GDDR5毒药又具有什么样不同于寻常显卡的特点呢？那么我们不妨看看该产品各项特点。首先在显卡定位上，蓝宝石HD5850 2G GDDR5毒药被定义为业内最强的HD5850非公版显卡产品，可以看出毒药系列显卡的卓越地位。

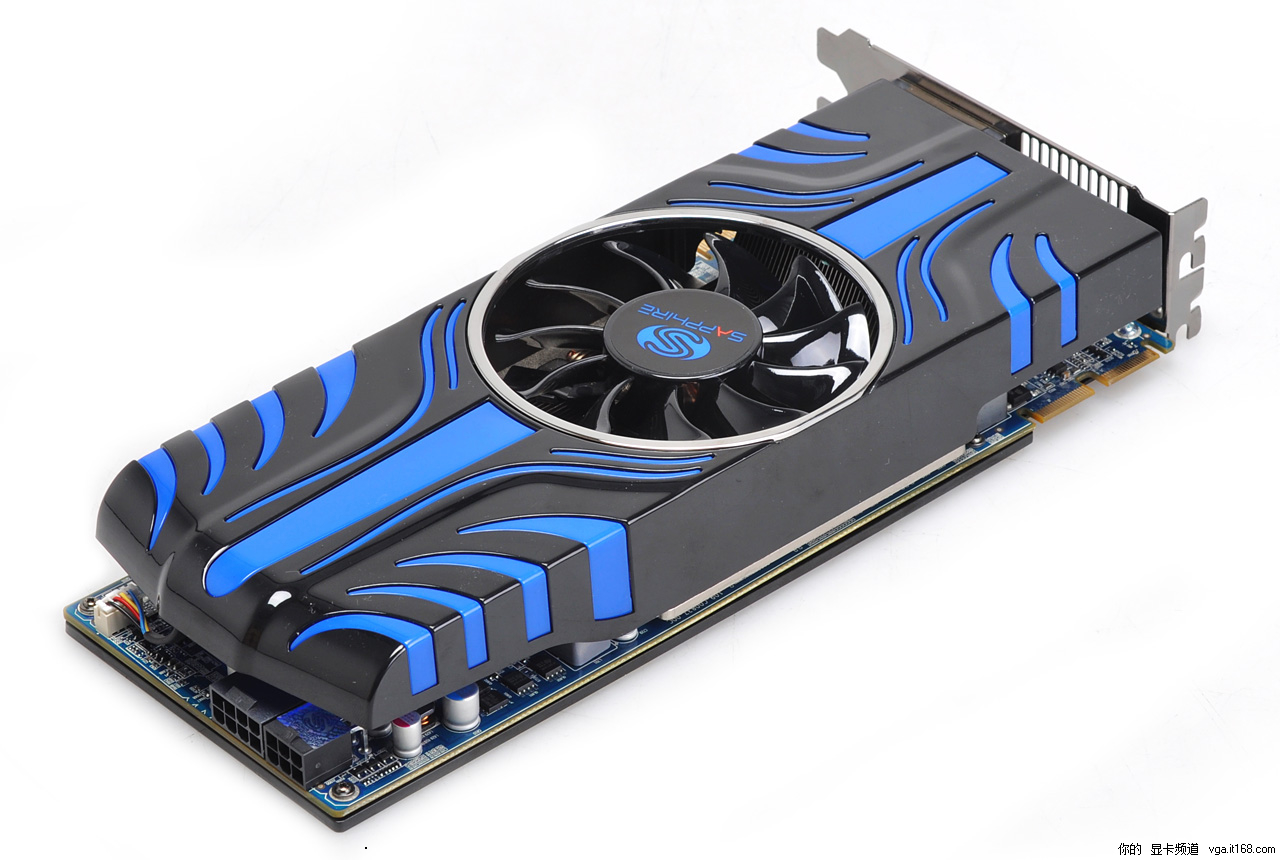

蓝宝石HD5850 2G GDDR5毒药，右侧面图

蓝宝石HD5850 2G GDDR5毒药，左侧面图

　　蓝宝石HD5850 2G GDDR5毒药显卡采用TSMC 40nm工艺制造的Cypress显示核心，拥有1440个流处理器单元，完美支持DirectX 11以及Shader Model 4.1特效，支持PCI-E 2.0接口标准，支持第二代Avivo HD视频解码技术，支持升级后的ATI Powerplay自动节能技术，同时支持整合式HDMI音视频同步输出。

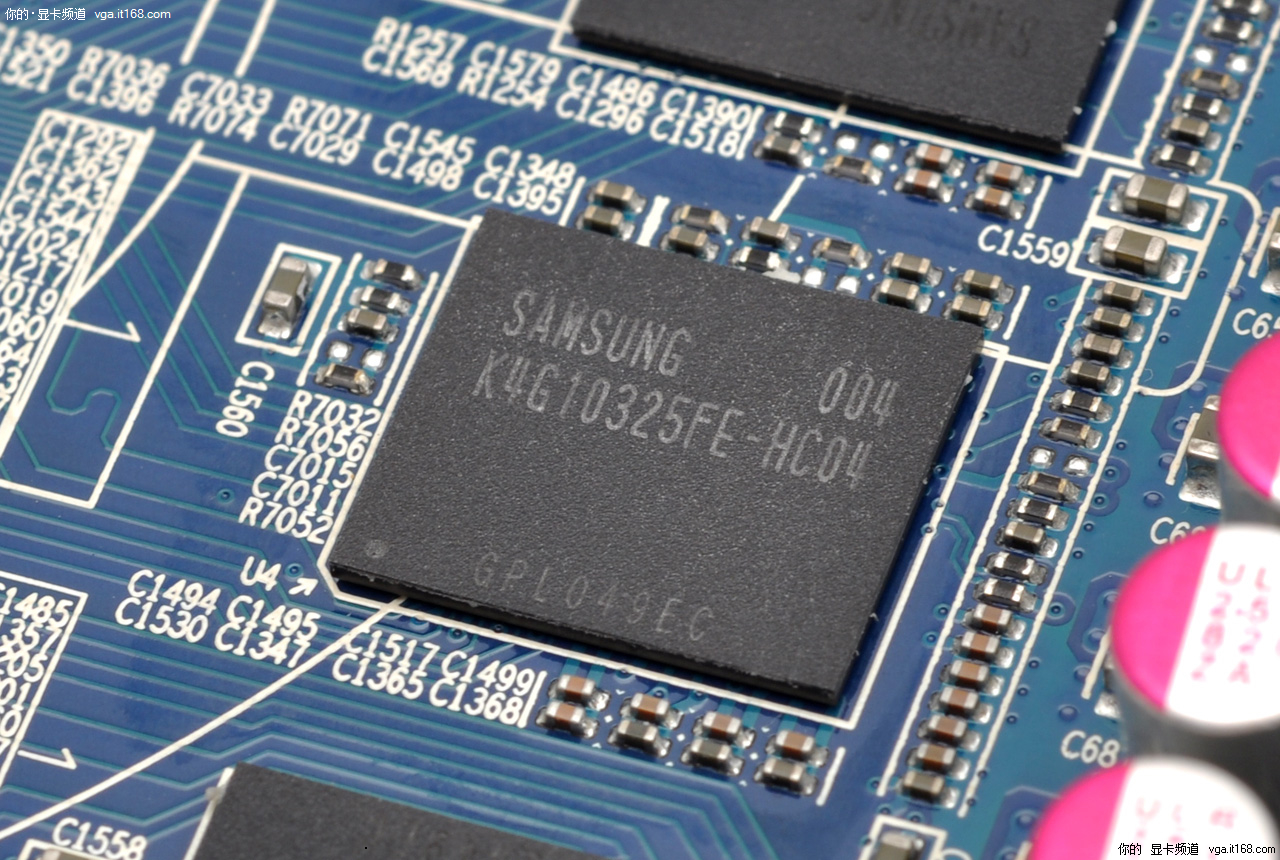

蓝宝石HD5850 2G GDDR5毒药，三星HC04高速GDDR5显存颗粒

　　显存方面，蓝宝石HD5850 2G GDDR5毒药显卡采用了工作频率更高、热功耗更低的新一代GDDR5高速显存颗粒。PCB正反两面各8颗粒，组成了2GB/256bit超强显存规格。显卡默认频率已经高达765MHz/4500MHz，堪称业内最高频率的HD5850。

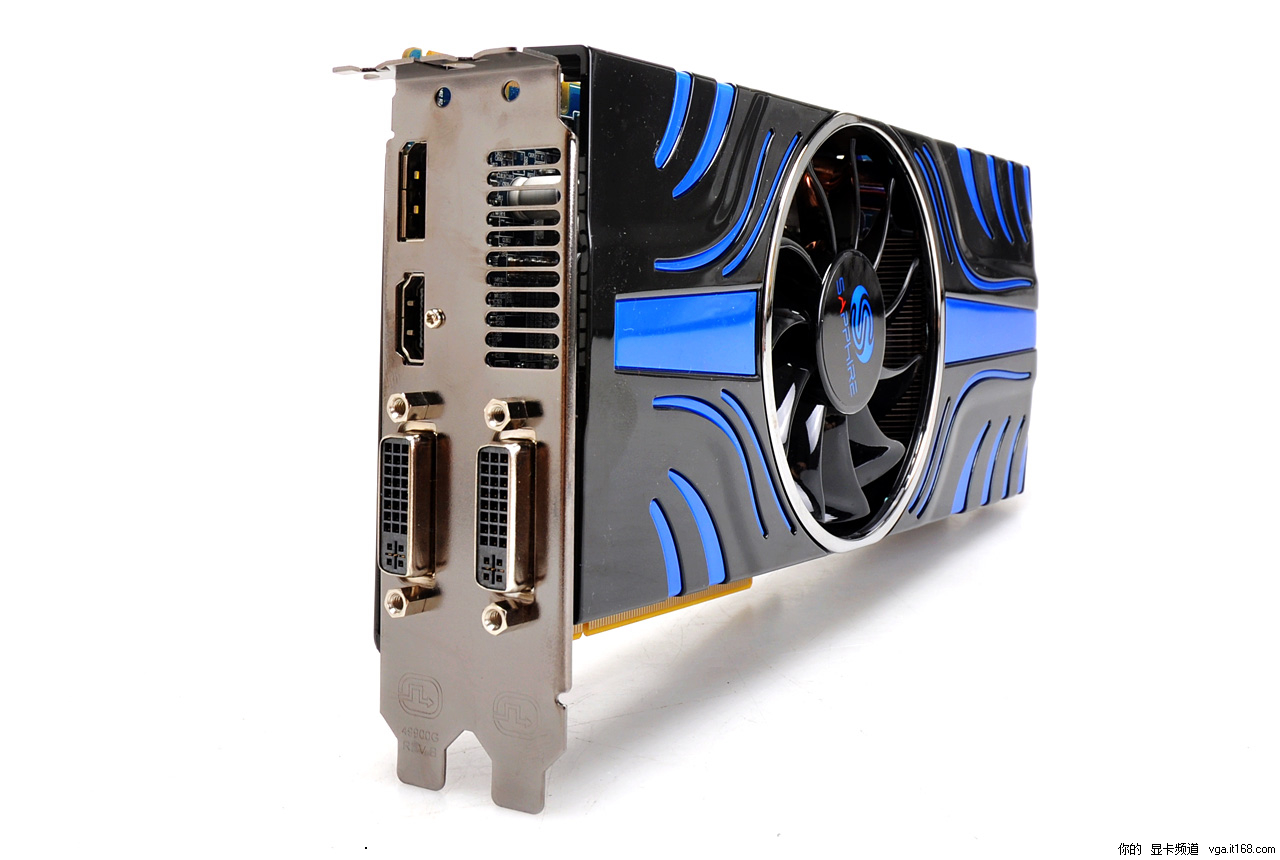

蓝宝石HD5850 2G GDDR5毒药，多功能接口

　　输出接口方面，蓝宝石HD5850 2G GDDR5毒药采用Double DVI+HDMI+DisplayPortP四个数字输出接口，并且接口全部采用金属屏蔽罩抗干扰设计。由于HD5000显卡的技术特性，蓝宝石HD5850 2G GDDR5毒药同样支持Eyefinity三屏输出方案，最高可支持2560x1600x3的超高分辨率输出，方便玩家们组建高端多屏输出平台。

全球优异一款2G版HD5850拆解

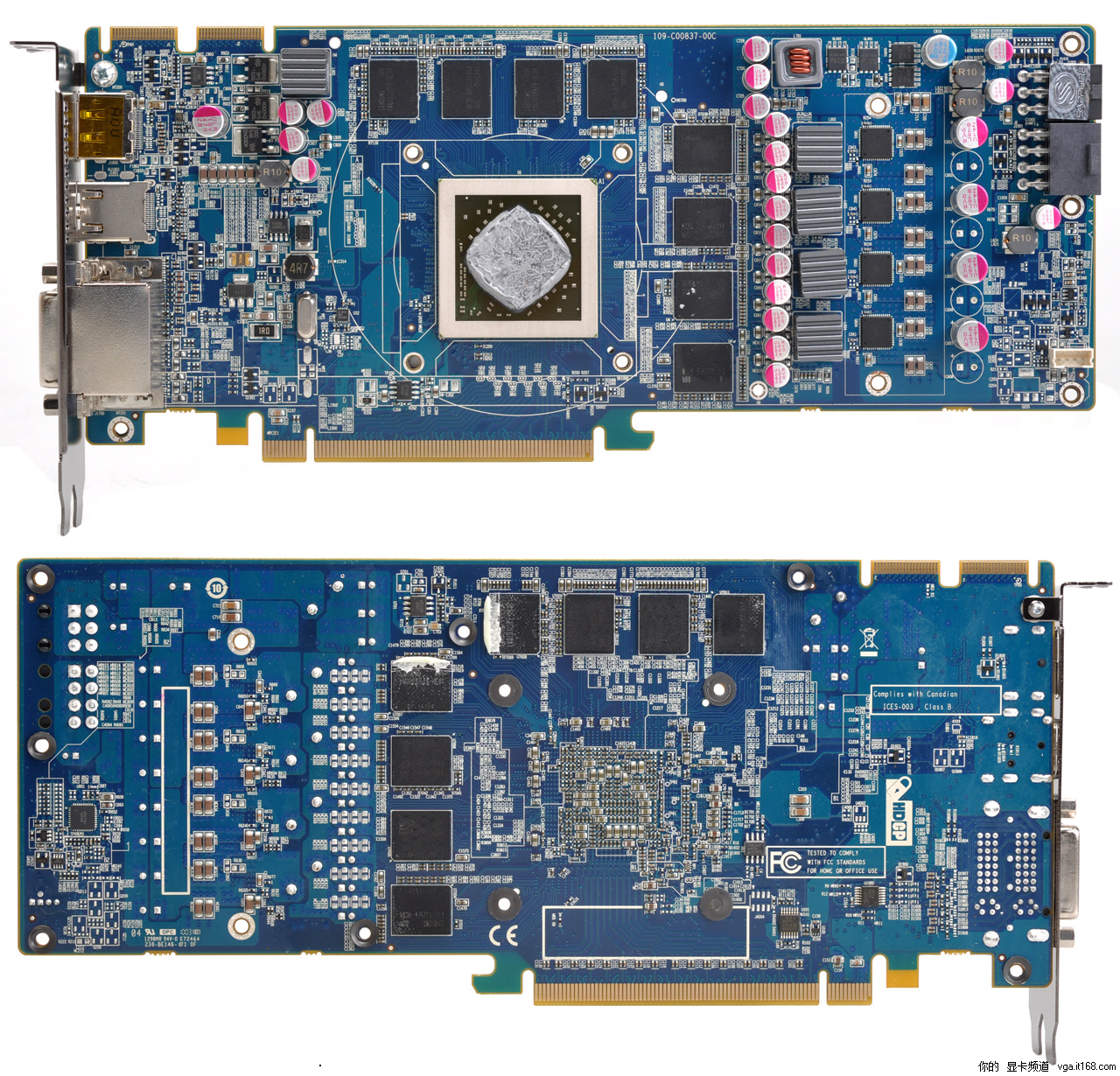

蓝宝石HD5850 2G GDDR5毒药，PCB裸图

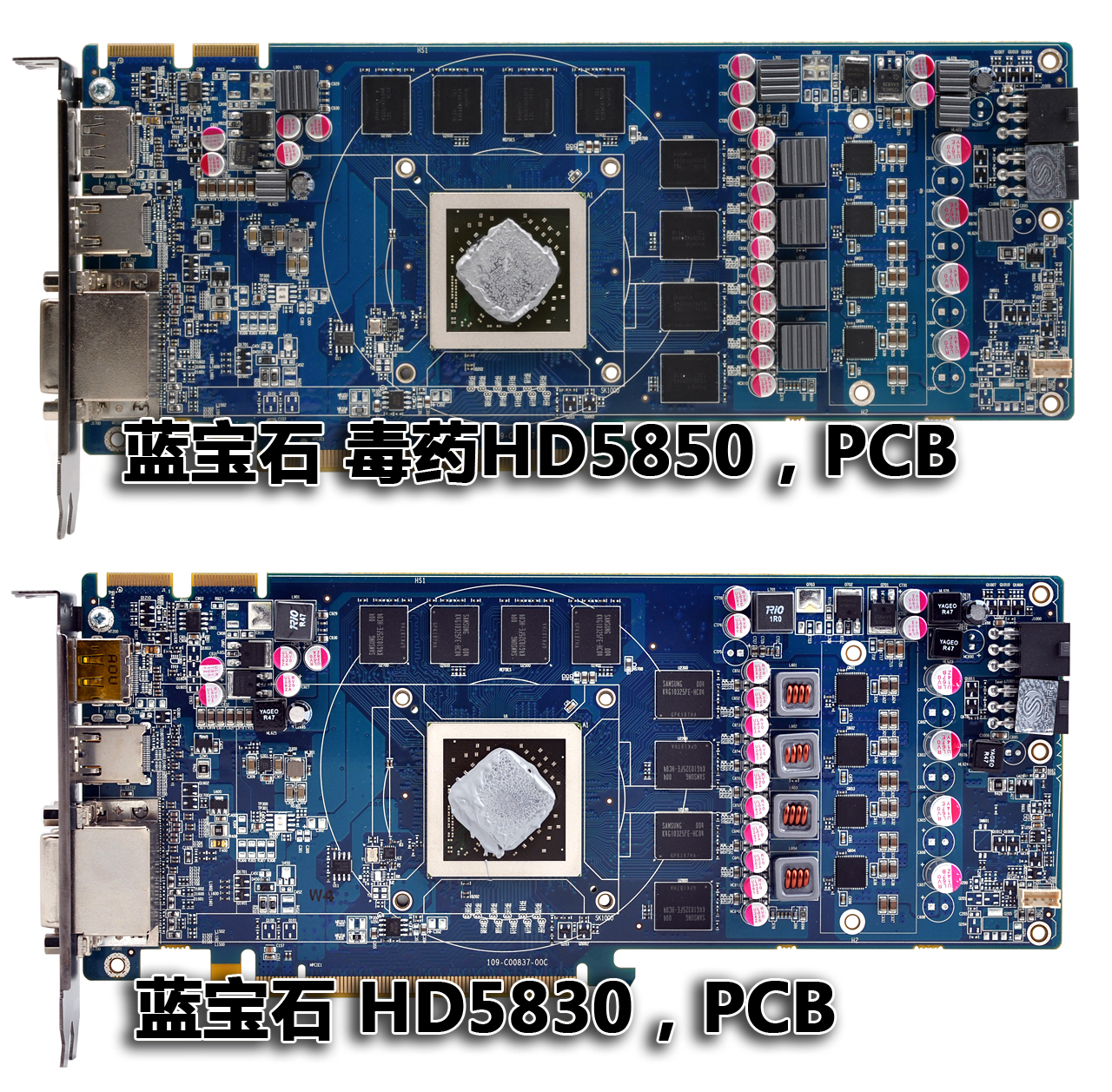

　　由于蓝宝石HD5850 2G GDDR5毒药是目前全球优异地款采用了2GB超大显存容量的HD5850产品，所以其PCB布局设计都相应的作出了变化。与我们之前曝光的1G版的蓝宝石HD5850毒药PCB设计并不相同。详情请看蓝宝石HD5850 1G GDDR5毒药PCB裸照

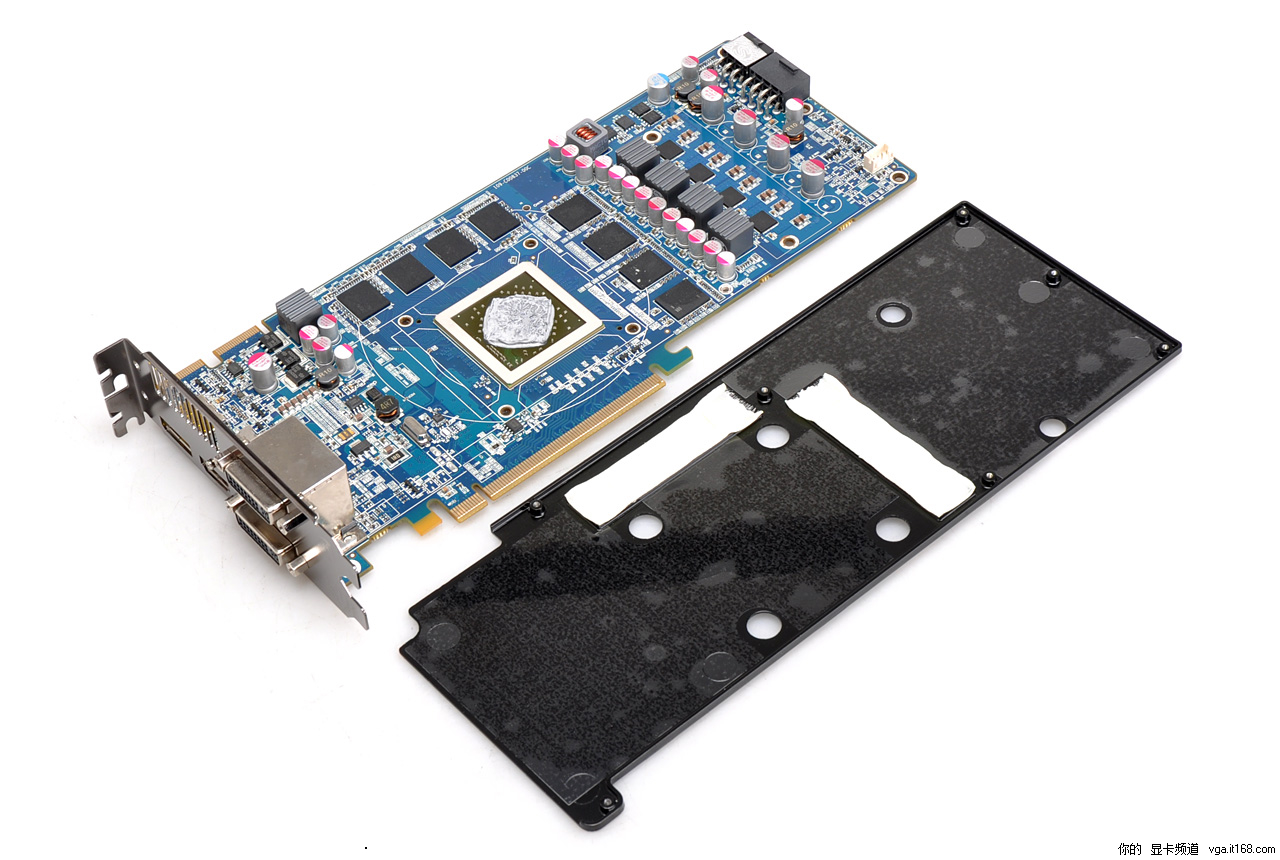

蓝宝石HD5850 2G GDDR5毒药，PCB背板

　　显卡的背面配备了PCB背板，兼顾8颗显存散热的同时还可以令显卡在高温运行时PCB的不易变型。

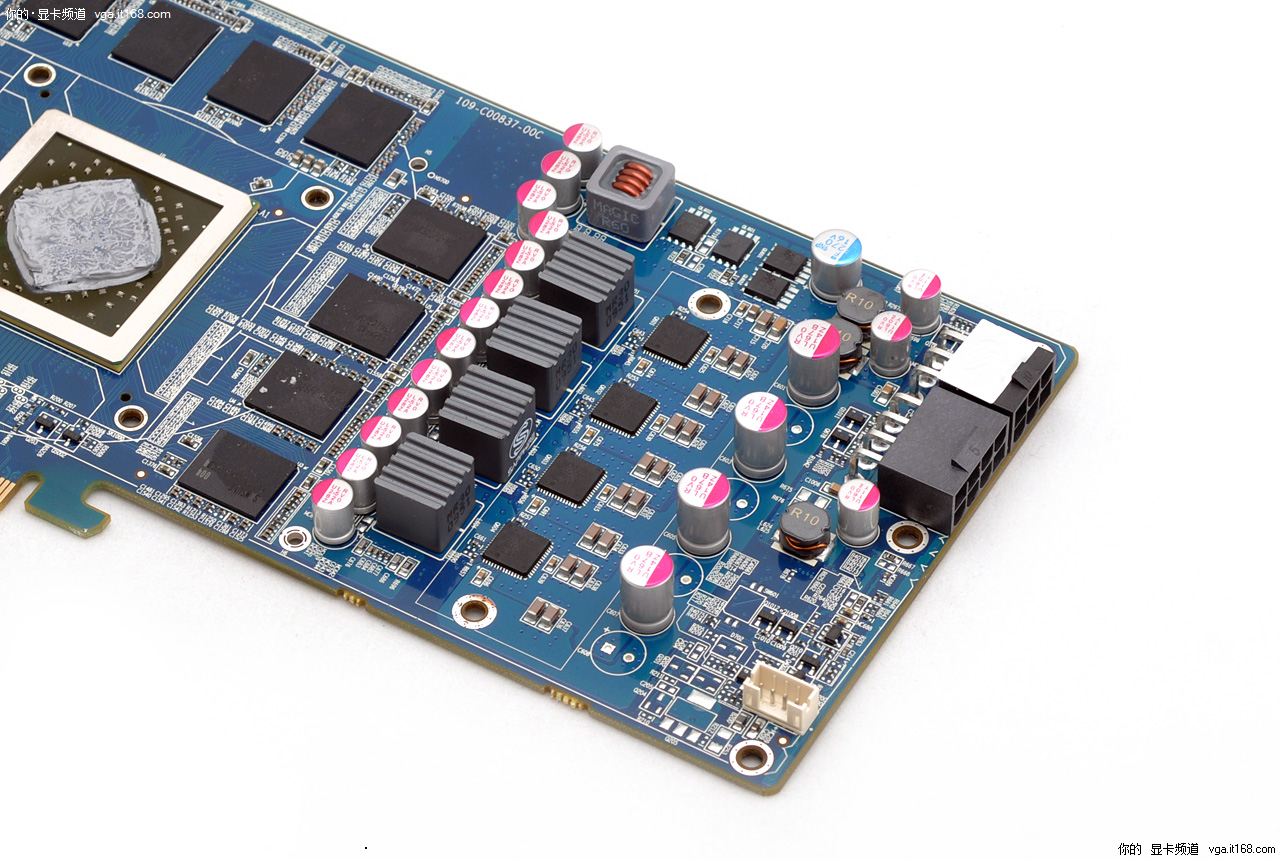

蓝宝石HD5850 2G GDDR5毒药，4+1相供电设计

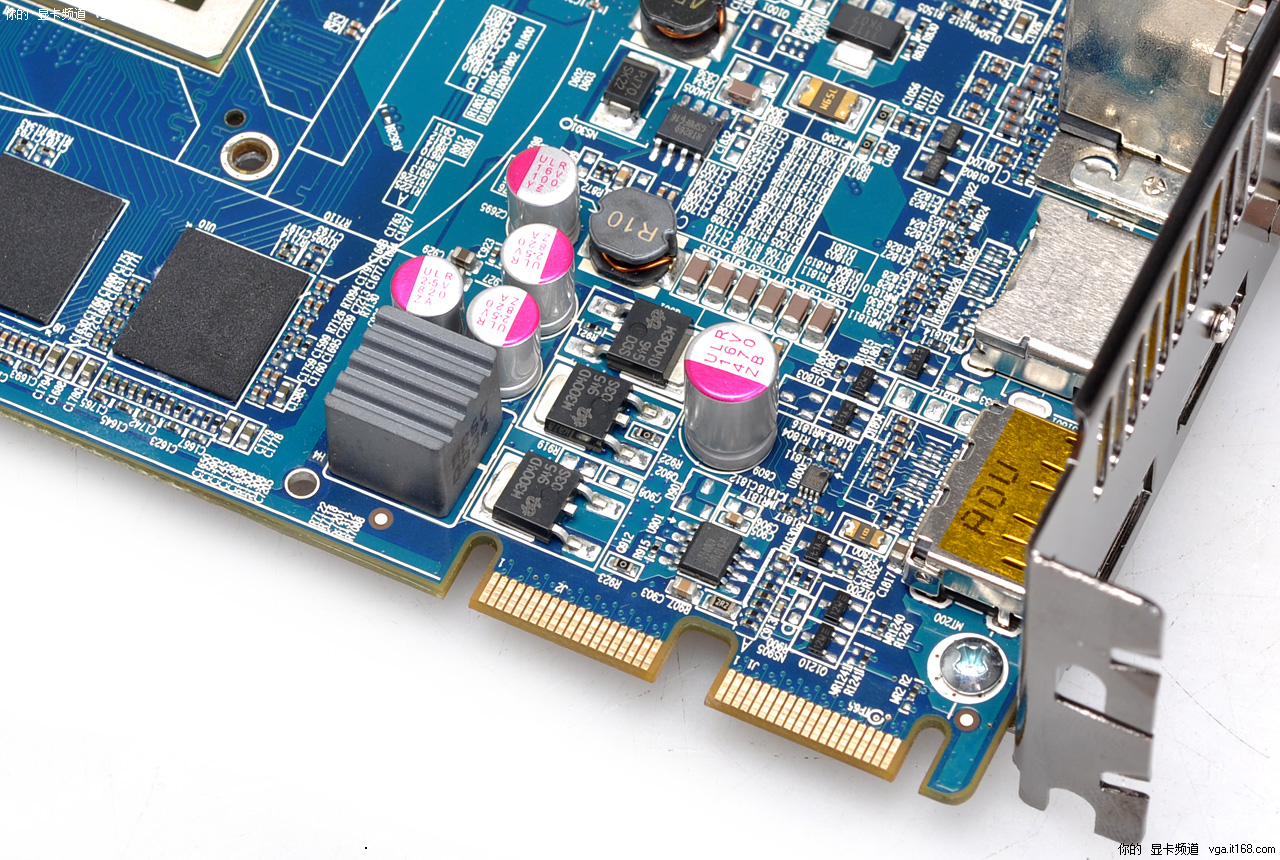

蓝宝石HD5850 2G GDDR5毒药，单相协同供电和交火接口

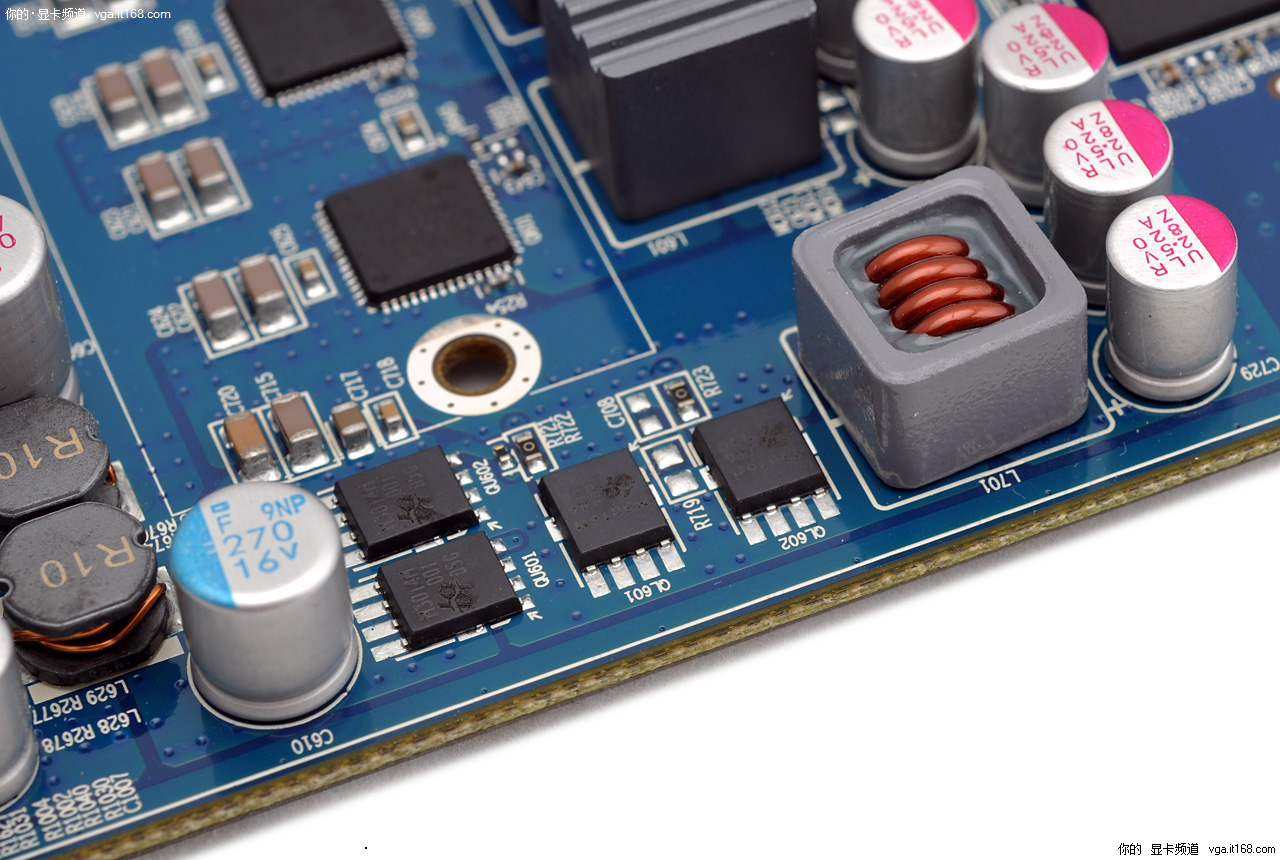

蓝宝石HD5850 2G GDDR5毒药，单显存供电

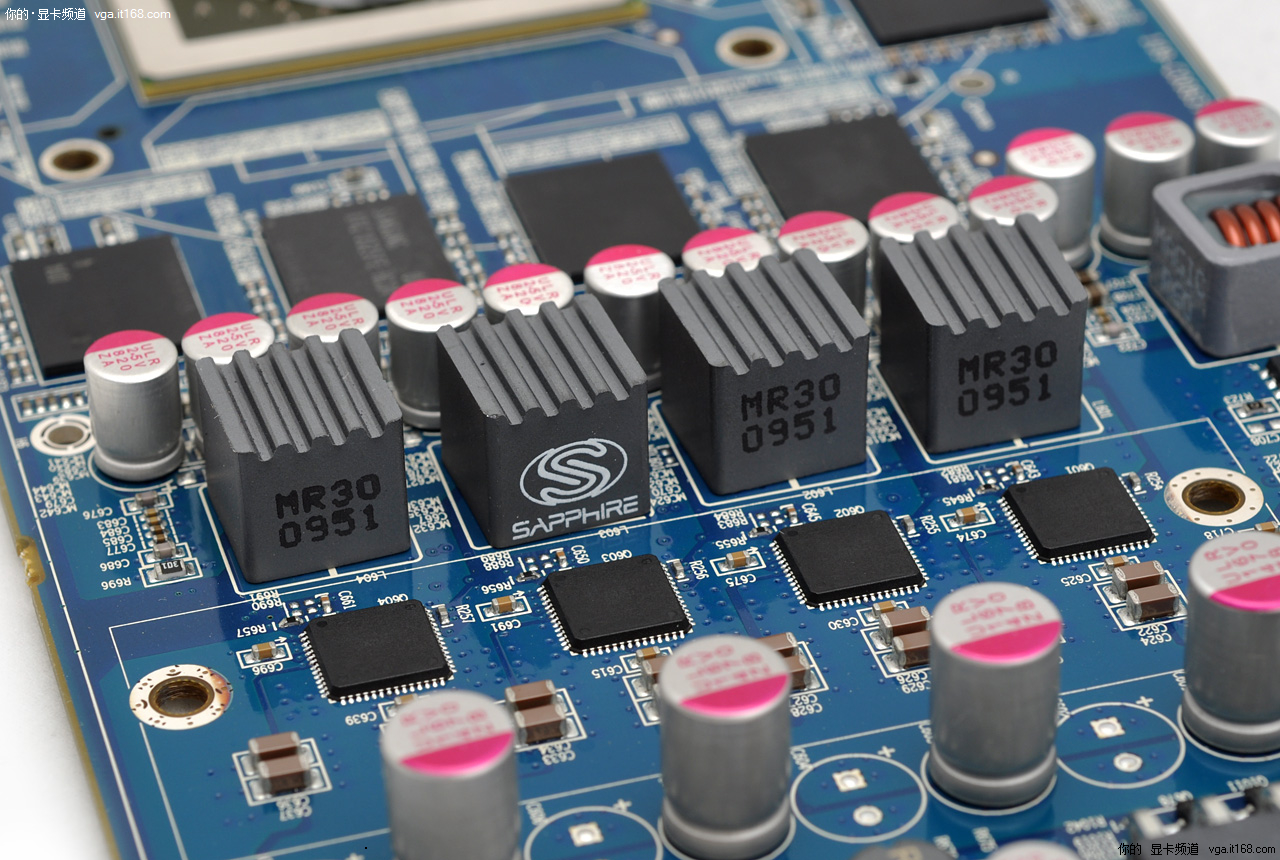

蓝宝石HD5850 2G GDDR5毒药，4相核心供电设计+蓝宝石独有的“黑钻石”电感

　　蓝宝石HD5850 2G GDDR5毒药一共采用4+1+1相供电配置，4相核心供电部分和其中一相显存供电集中在PCB尾部，翻开散热片后我们发现蓝宝石HD5850 2G GDDR5毒药并没有采用传统D-PAK的MOSFET，而是采用成本很高的QFN封装Drmos。而且还配备了蓝宝独家的“黑钻石”电感。

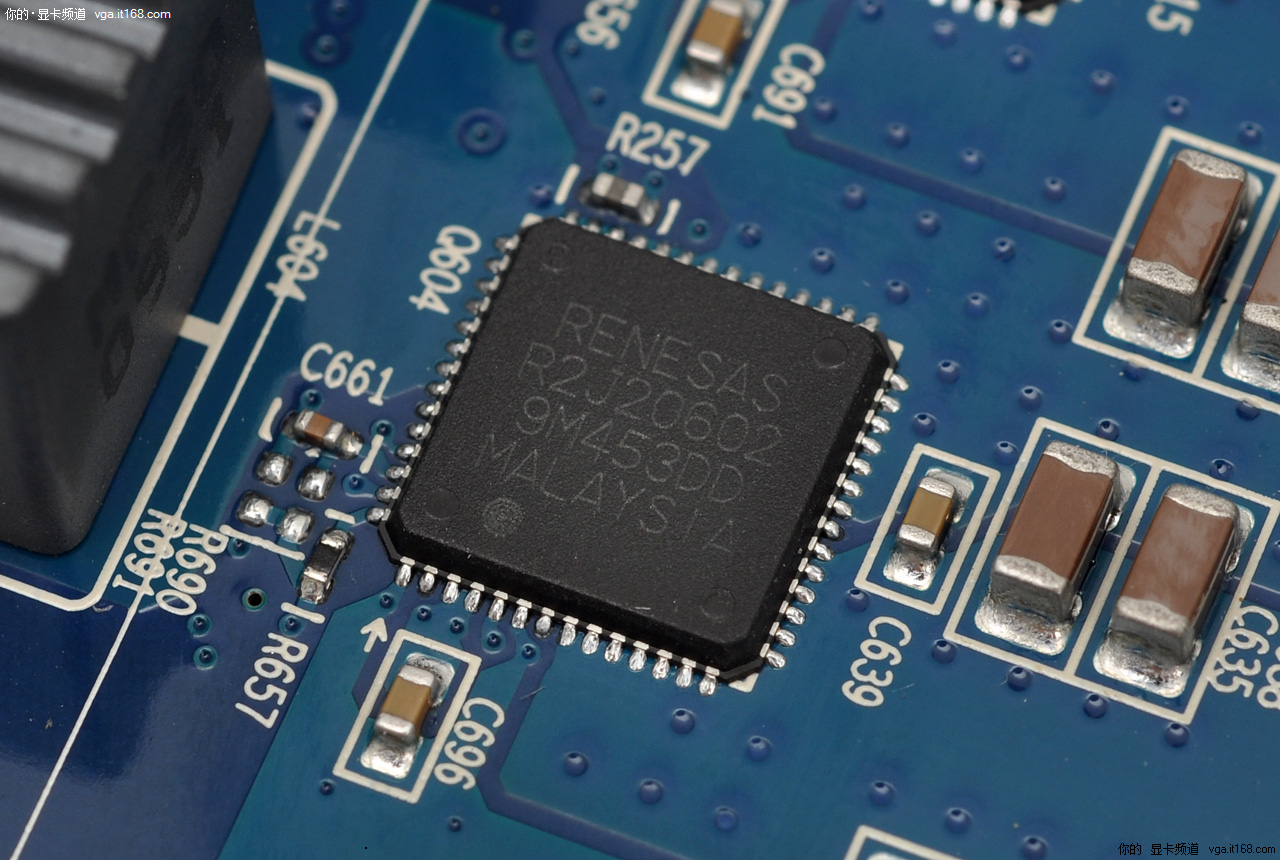

蓝宝石HD5850 2G GDDR5毒药，DrMos

　　Drmos较多在主板上出现，在显卡上使用率并不高，但是近期我们已经发现在不少的HD5800系列非公版产品中经常出现。同样的蓝宝石HD5850 2G GDDR5毒药仍采用了Drmos，来自日本瑞萨半导体公司，其中R2J20602型号的Drmos是瑞萨第二代研发的Drmos。Drmos是封装技术、硅技术、高集成技术等进步的产物，和一般MOSFET最大的区别在于Drmos集成了驱动IC和MOSFET（Driver IC+MOSFET）。

DrMOS的主要特点是：

- 采用QFN56无脚封装，热阻抗很低。
- 采用内部引线键合以及铜夹带设计，尽量减少外部PCB布线，从而降低电感和电阻。
- 采用先进的深沟道硅(trench silicon)MOSFET工艺，显著降低传导、开关和栅极电荷损耗。
- 兼容多种控制器，可实现不同的工作模式，支持APS（Auto Phase Switching）。

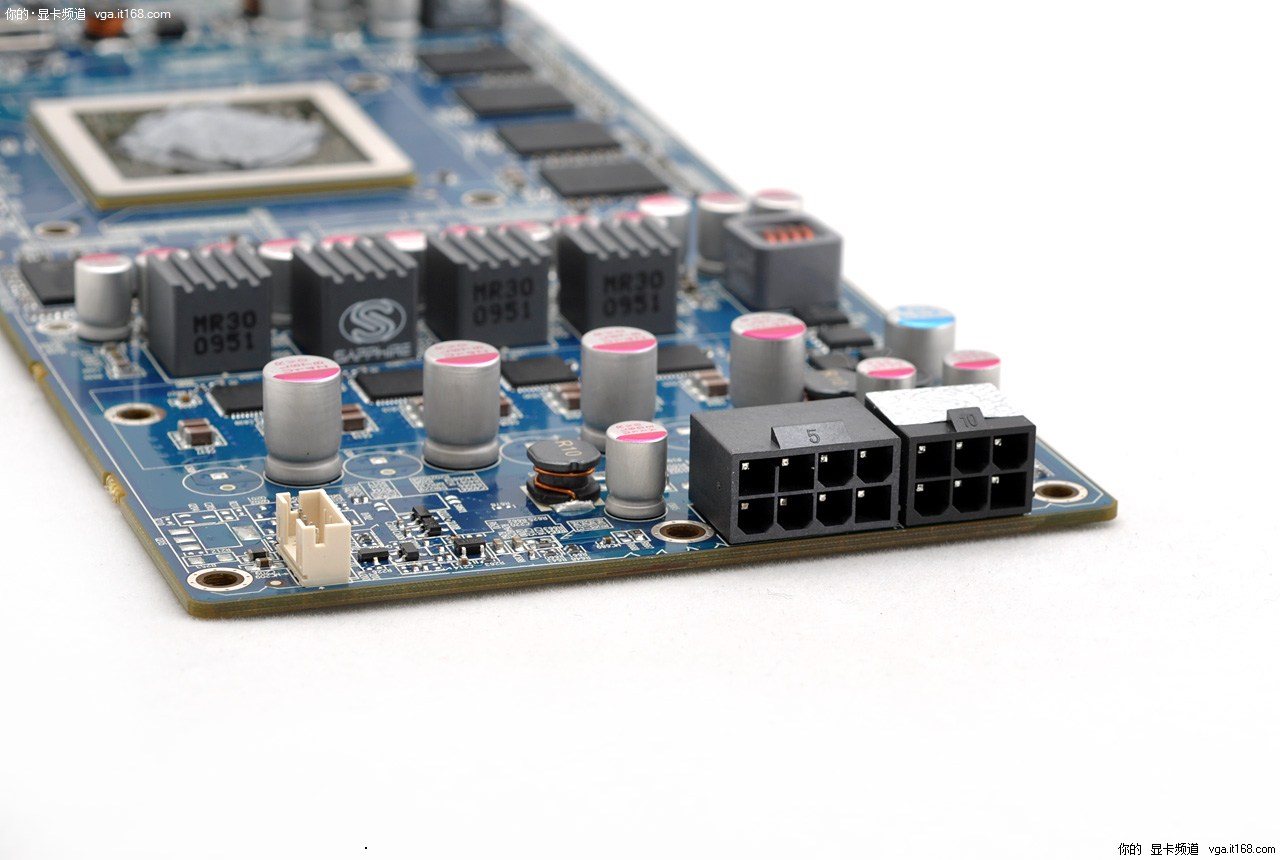

蓝宝石HD5850 2G GDDR5毒药，8+6Pin加强型供电设计

　　蓝宝石HD5850 2G GDDR5毒药在强大的供电模块上基础上还为显卡供电提供强劲的8+6Pin加强型供电设计辅助，其中1G版本的只配备6+6Pin辅助供电，所以我们蓝宝石HD5850 2G GDDR5毒药的相信超频能力会更佳。

剖析毒药散热器的强大之处

蓝宝石HD5850 2G GDDR5毒药，导风罩

蓝宝石HD5850 2G GDDR5毒药，导风罩

　　蓝宝石HD5850 2G GDDR5毒药为显卡配备了一个很YY的导风罩，不但外表美观而且在风道结构上，蓝宝石HD5850 2G GDDR5毒药改变了公板一体式散热中的后抽风结构，取而代之的是大口径的风扇垂直散热，将热空气从显卡前后两端吹出。

蓝宝石HD5850 2G GDDR5毒药，均热板散热器

蓝宝石HD5850 2G GDDR5毒药，高效能的均热板散热技术

　　蓝宝石独有的Vapor-X均热板热超导散热技术，可将热能大量且平均的自均热版迅速导出。

蓝宝石HD5850 2G GDDR5毒药，均热板+三热管+静音风扇

　　拆开导风罩后，我们可以看到蓝宝石HD5850 2G GDDR5毒药显卡内部散热器的构造，散热器是由一个底部接触面积很大的均热板、3根6mm的全铜热管、大量的散热版和一个支持温控的静音风扇组成。可以想像得到这种散热器的效能是多么的强大，以下的温度测试将为我们印证。

温度测试：

　　温度测试方面，我们可以看到，由于蓝宝石HD5850 2G GDDR5毒药配备的是独家的均热板技术的散热器，所以在温度控制方面都比较出色。与我们较早前的公版HD5850满载温度对比，竟比公版的散热低了7度。散热效果相当满意，而且在测试过程中，显卡满载时风扇转速都稳定在2000RPM左右，感觉不出风扇有明显的噪音产生。

测试平台介绍：

测试平台介绍

测试说明：

　　本次评测的测试目的，2G版的HD5850毒药与1G版的HD5850毒药的进行对比测试，以达求了解2G版显卡与1G版显卡间的差距；测试项目方面，我们只采用3Dmark Vantage作为理论性能的项目。而游戏方面全部项目都采用游戏自带或者第三方Benchamark软件测试，务求尽量获得最准确的数据；由于测试对象为高端显卡，所以部分要求强度相对较高的游戏，我们直接采用2560*1600的分辨率，开启8xAA全屏抗锯齿的方式进行测试，以进行极限测试。

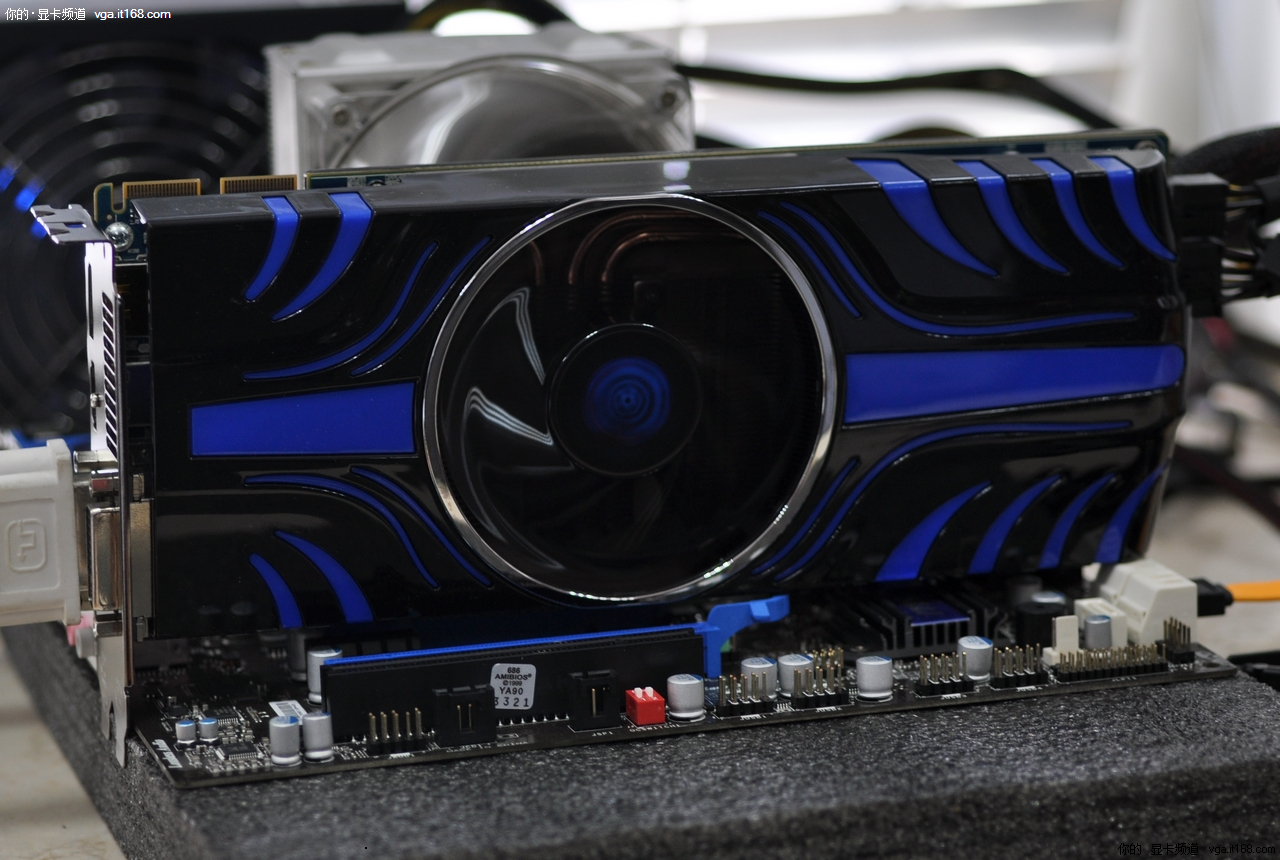

蓝宝石HD5850 2G GDDR5毒药，平台照

对比测试结果：

　　从测试成绩中我们可以看到，测试中使用2560*1600这样高分辨率，但蓝宝石HD5850 2G GDDR5毒药与蓝宝石HD5850 1G GDDR5毒药性能上的差距基本上是微乎其微，基本可以忽略。

对比功耗测试：

功耗因素测试说明 ：

　　在功耗的对比方面，我们选择了Seasonic的Powerangel功率测试仪器进行平台的功耗对比(不包含光驱、显示器及其他周边配件和外设)即机箱内设备功耗。测试主要划分为闲置与满载两个项目，其中闲置主要是针对进入系统后闲置的状态下，而满载则针对的是FURMARK进行渲染平均功耗读数测试进行。测试在都关闭主板板载的CPU节能功能的环境下进行。

　　即使是配备了2GB超大容量显存，蓝宝石HD5850 2G GDDR5毒药功耗控制方面并不比蓝宝石HD5850 1G GDDR5毒药差，闲载仅高1W，满载仅高5W。

总结：

蓝宝石HD5850 2G GDDR5毒药，正面照

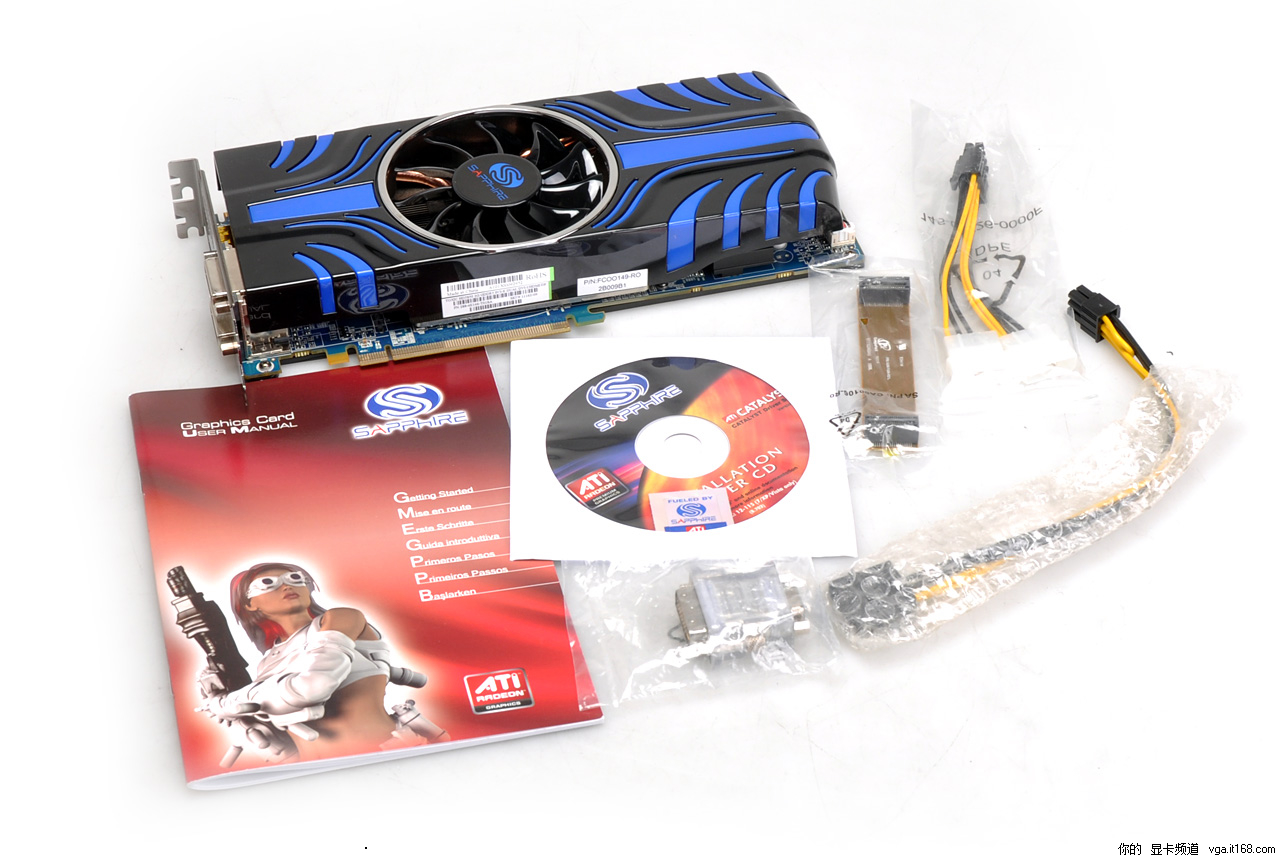

蓝宝石HD5850 2G GDDR5毒药，附件

　　虽然本次的评测本没有添加更多的显卡进行对比测试，但是作为HD5850系列显卡中最强的一款DirectX 11显卡，蓝宝石HD5850 2G GDDR5毒药的显卡性能是不容质疑的。出色的功耗和温度的控制是HD5000系列一向的传统，加上蓝宝石为其精心打造的2GB超大容量显存、均热板散热、豪华的黑钻石电感和DrMos用料，更章显蓝宝石HD5850 2G GDDR5毒药高贵的血统。

　　不过缺点也是十分明显的，3199元的公开零售价还的确是很吓人，因为同样的价格即可以买到公版的HD5870显卡。但是相对那些GTX470/480期货高价的产品来说，蓝宝石HD5850 2G GDDR5毒药的情况还算比较好，性能不比它们差不在话说，功耗和温度的控制更是领先它们整条街。
