随便1.5GHz 影驰GTX980 GAMER显卡试玩

1/18

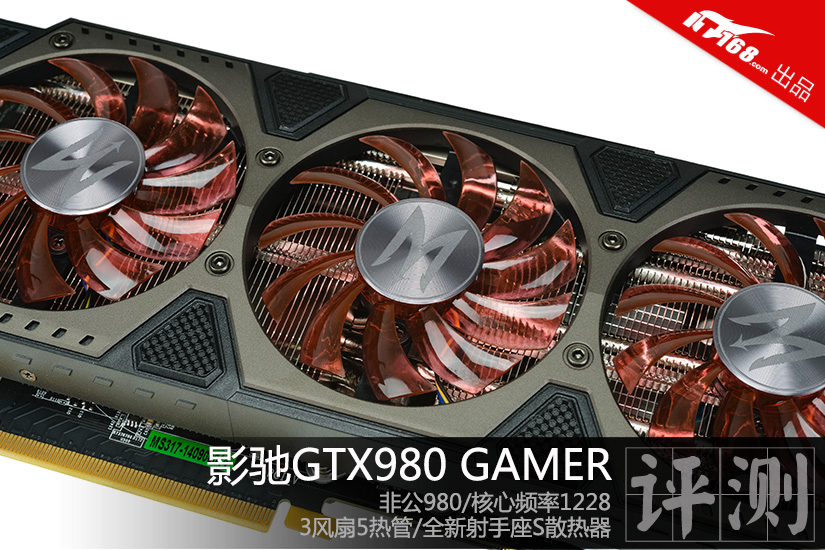

影驰GTX980 GAMER,影驰基于NVIDIA新推出的maxwell架构GTX980推出的显卡,采用非公版PCB设计,散热器采用3风扇5热管的全新射手座S散热器。整体看上去很像很猛的样子,那么我们就来看看此款显卡吧!
2/18
GTX980 GAMER采用新的GAMER外包装设计,加入LOL战队OMG五位游戏玩家的影子,以及右上角的OMG战队LOGO。
3/18

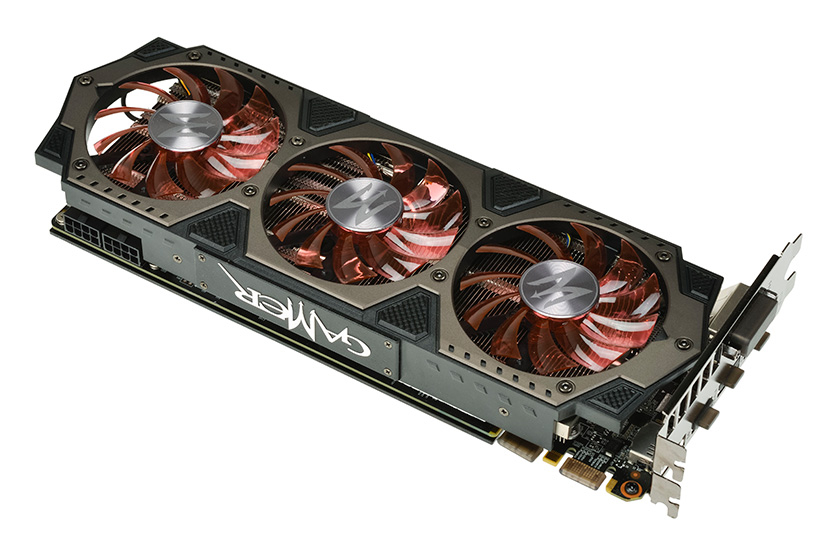

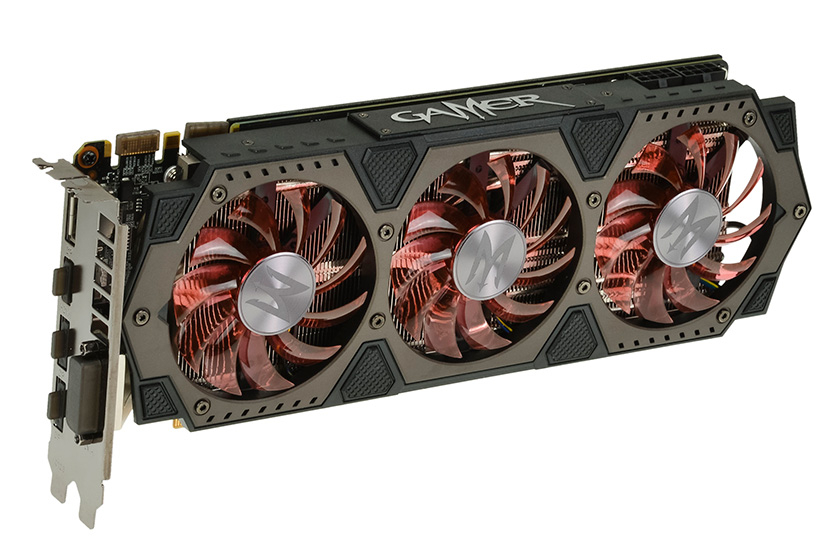

外观上看,与笔者测试过的GTX760 GAMER外观变化不大,差别就在于此款GTX980 GAMER采用3风扇散热,显卡更长。
4/18

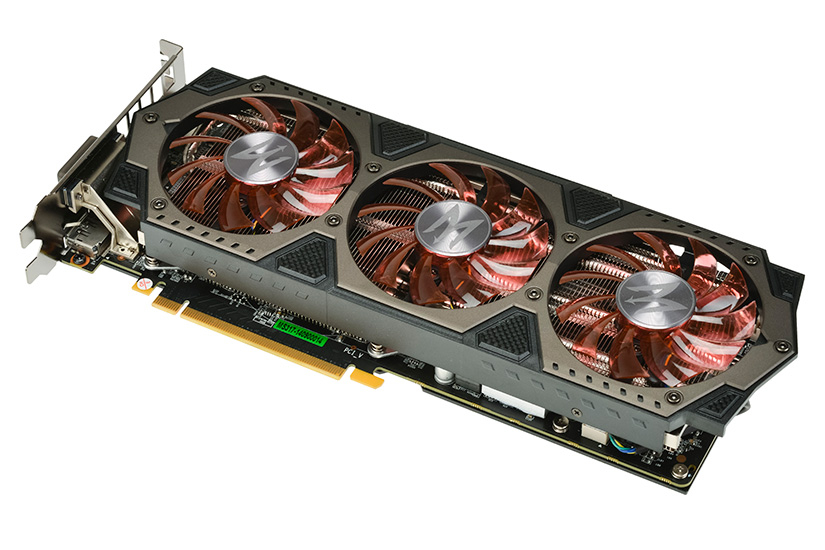

散热器导风罩为金属片+塑料,表面质感很金属化。当然若是能把整个导风罩都用上金属片就更加GAMER了!
5/18

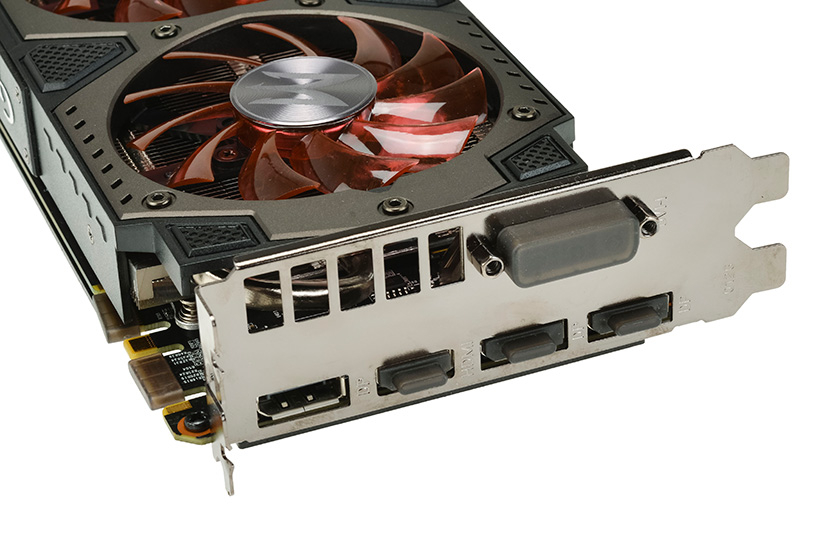

输出接口为3*DP+HDMI+DVI,支持四屏同时输出显卡。
6/18

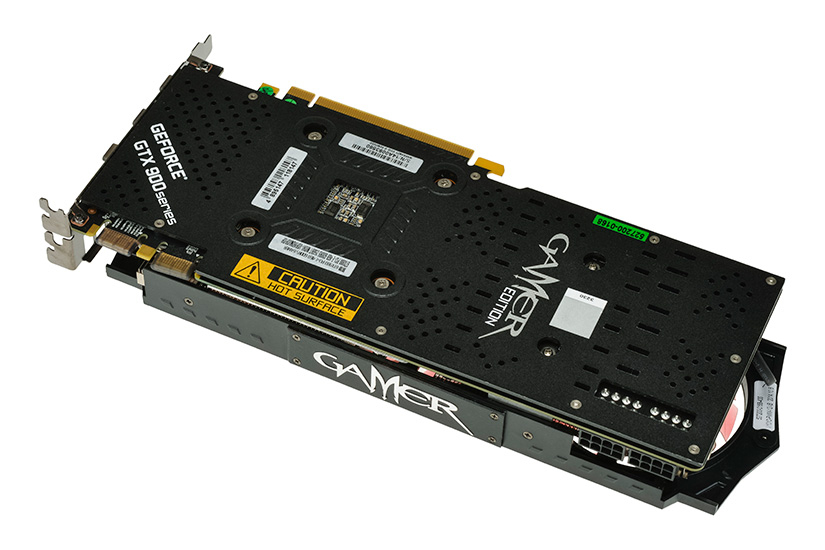

GAMER金属背板,少改良后似乎与PCB更为贴合些。
7/18

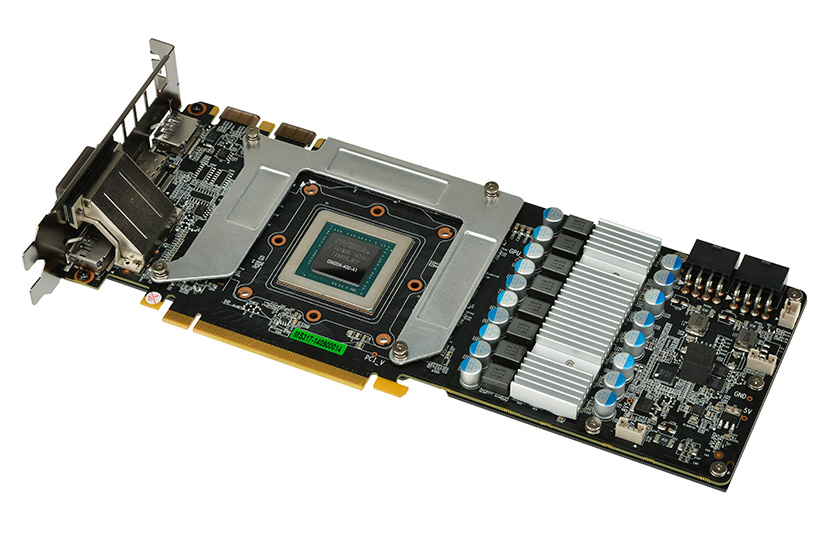

8颗显存与MOS供电上都分别配备独立的散热模块。显存上铝质散热板刚好提供四个支点与GAMER金属背板连贯在一起。
8/18

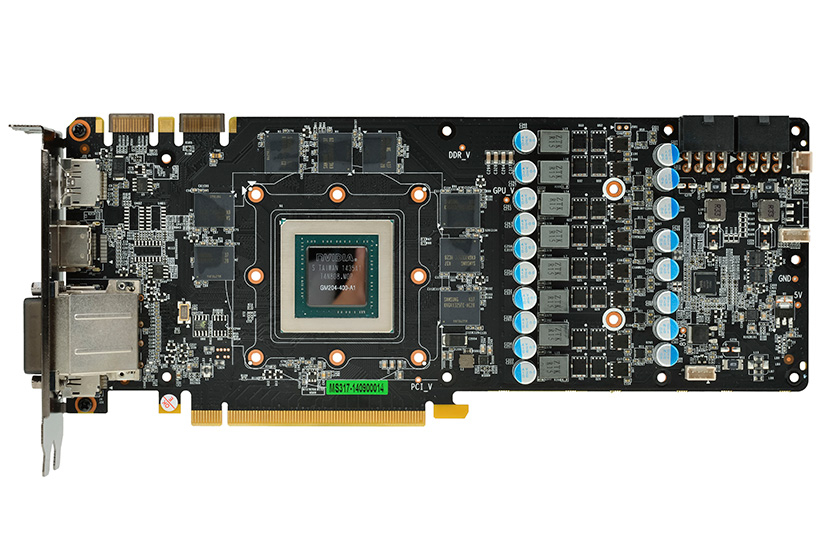

新的一代GTX980显卡,NVIDIA并非限制PCB的发展,所以许多厂商都是采用自家的非公版PCB,成本低,但供电一般都更猛。以影驰此款GTX980 GAMER为例,供电规模就达到8相设计,辅助供电还用到了两个8Pin。
9/18

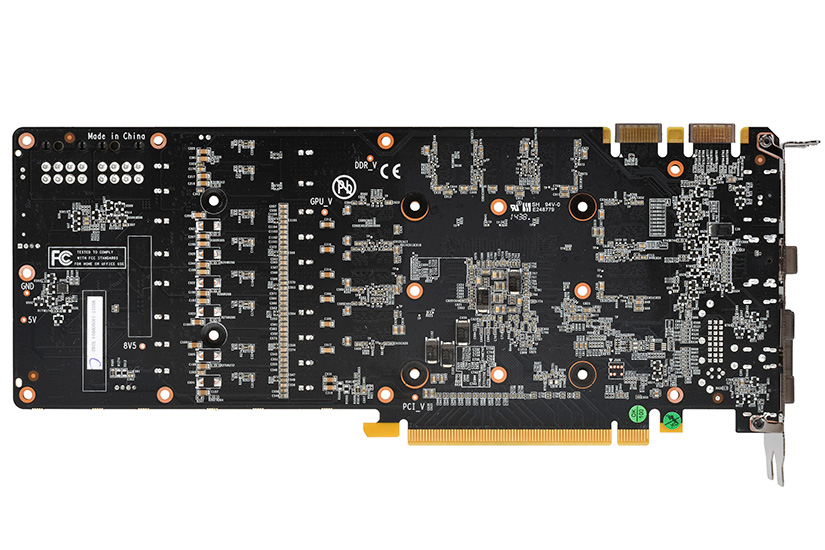

背面PCB则显得简洁些,多数还是以小贴片元件为主,例如MLCC等。所以装金属背板的另一外好处是,可保护背面贴片元件的掉落。
10/18

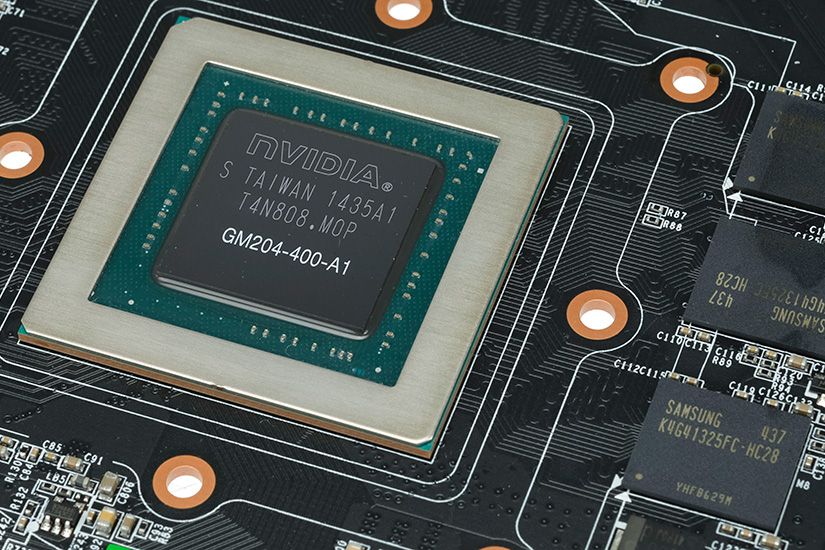

GM204-400-A1就是GTX980的具体核心编号,而显存方面则与公版显卡同样使用三星4Gbit显存颗粒,HC28理论可跑7Gbps。
11/18

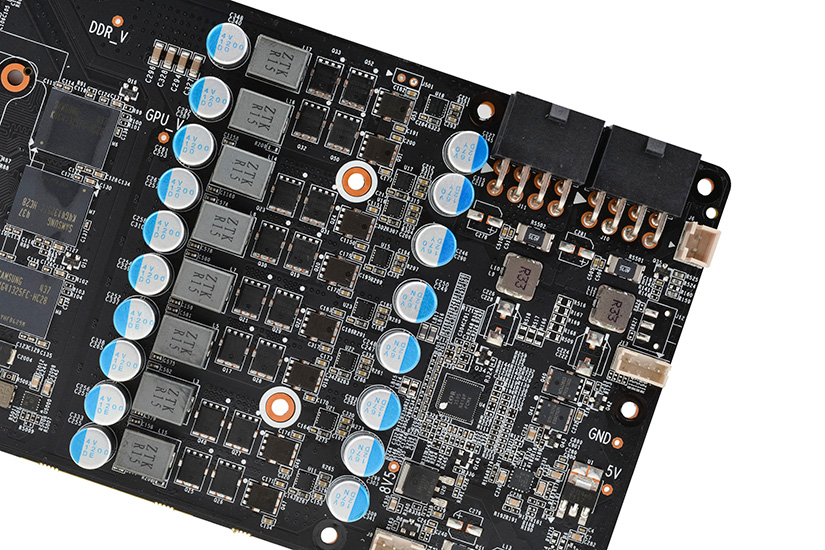

供电部分为6+2相设计,核心为6相供电,显存为2相。均由全固态电容+1上桥2下桥的韩国MAGNACHIP MOSFET+ZTK R15铁素电感组成;供电部分主控为IR 3595 PWM数字主控,同样带上8颗驱动IC。
12/18

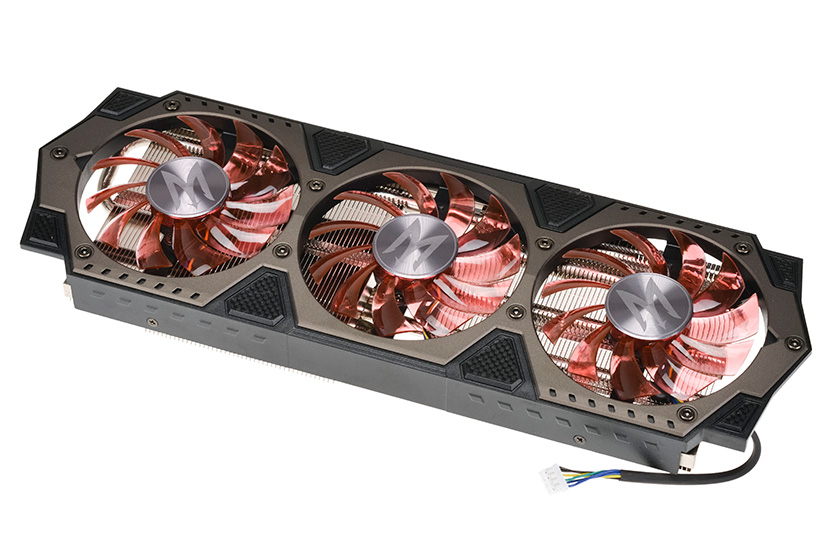

此就是全新的射手座S散热器三风扇,风扇叶片为红色透明,轴承为滚珠轴承,寿命长,初步来看就是带PWM的静音风扇。
13/18

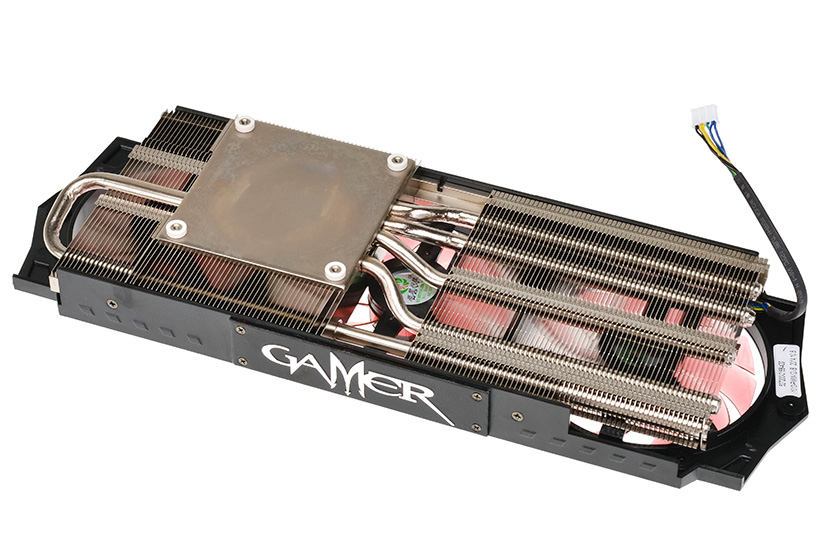

散热器主体,5热管设计
14/18

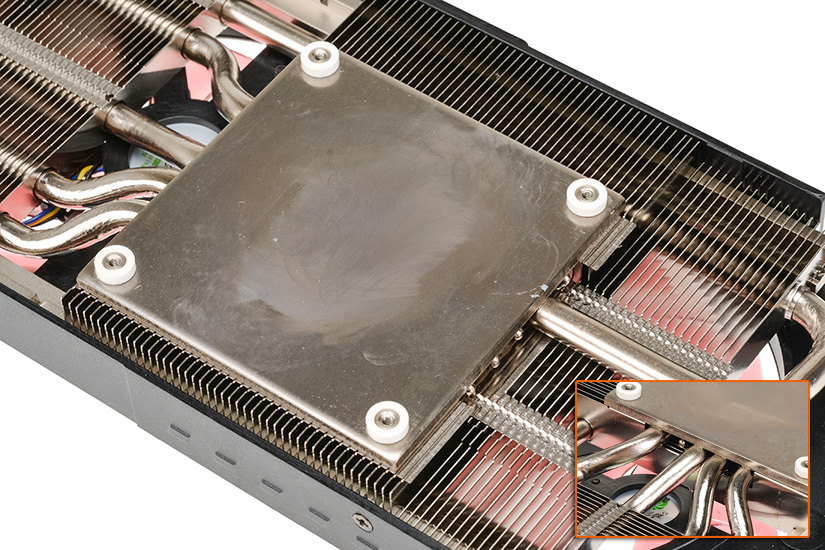

经过镀镍处理后的纯铜散热底座,5个热管直接焊接在铜底座上,可提供更好的散热效能。
15/18

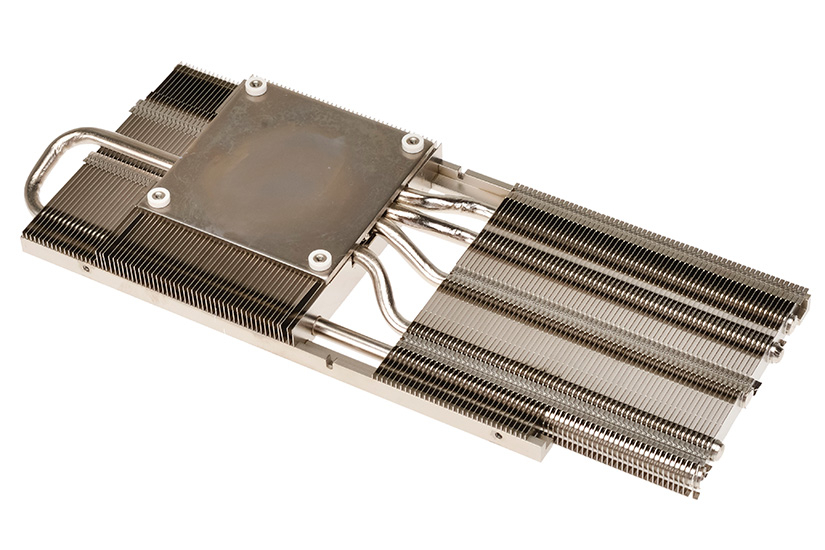

唯一的一条u型热管有点中看不中用,其余四条热管效能明显强不少。另外一个缺点为,着重于2 SLOT空间体积的限制,散热鳍片有点单薄,导致散热面积不太足够哦。
16/18

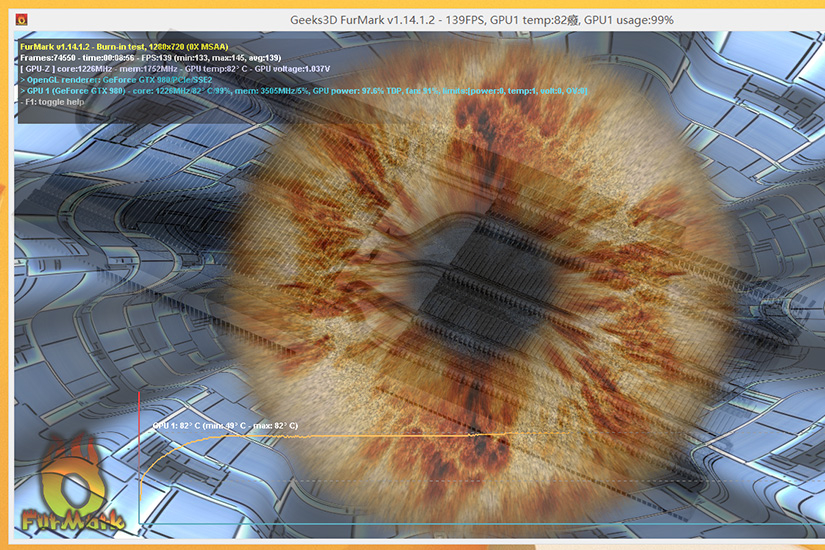

满载温度为82度,满载为1226/7000MHz,满载电压为1.037V。从效能上看来,射手座S散热器散热效能中规中矩,也能意料中的事,毕竟散热器鳍片真有点单薄。
17/18

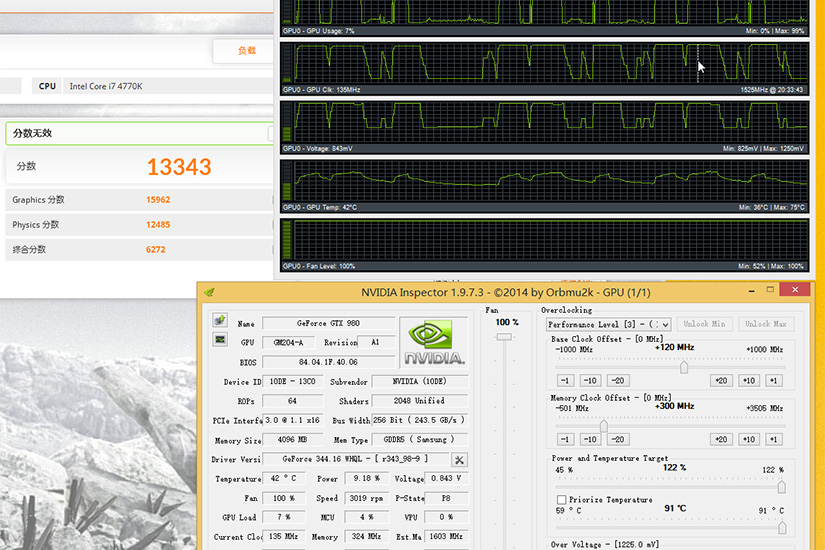

但超频性能似乎不错呢,风扇全速100%,加电压,加TDP&温度限制后,3DMARK运行频率居然轻松就达到1525MHz,最终跑分也达到了13343,性能表现很不错哦。
18/18
首先,影驰GTX980 GAMER有不错的外观设计,可吸引不少玩家眼球,若能用上金属外壳更装13;其次PCB用料&做工都不错,超频能力也有得到印证。最后是散热效能方面只能说真是中规中矩,为了双槽设计而牺牲了少放的散热效果。当然若抛开双槽体积限制做到2.5槽&散热细节处理得更好,那么此款GAMER显卡就更完美了。
