首创呼吸灯 GAMEMAX碳金500W电源评测

1/42
2/42
GAMEMAX作为一家创新型品牌,从碳60到碳金500W无疑不让人惊喜,碳金500W电源是GAMEMAX历时三年研发的一款电源,拒绝堆料型方案,真切从电路设计出发。首创电源呼吸灯模式,5色循环,多色绚丽光效和侧透机箱很配,是玩家打造光污染必备电源也是全侧透电源最佳电源,也是 MOD达人的新利器。
3/42
碳金500W就是具体的产品型号,而型号下方就是此款产品的各在特点:90%转换率,军工全台系电容、14cm风扇、超宽幅电压、双显卡接口、智能温控以及智能呼吸灯。
4/42

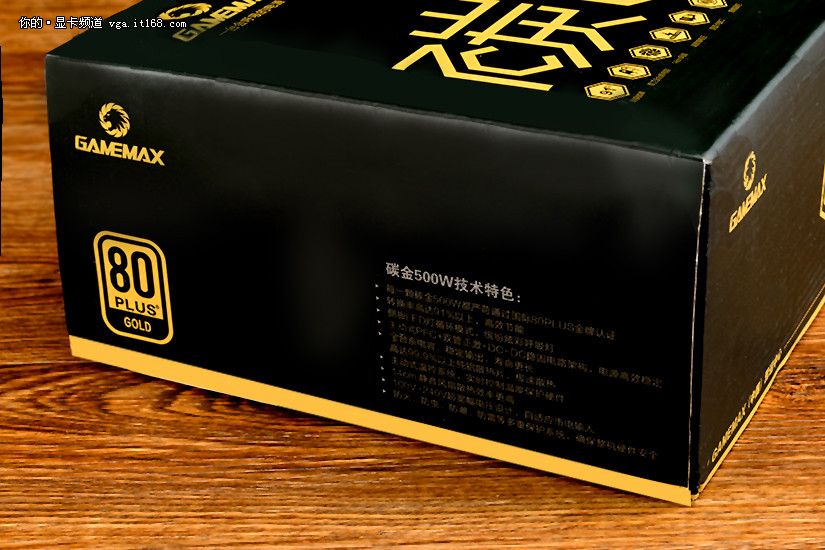

侧面是更为直观的技术特色讲解。
5/42

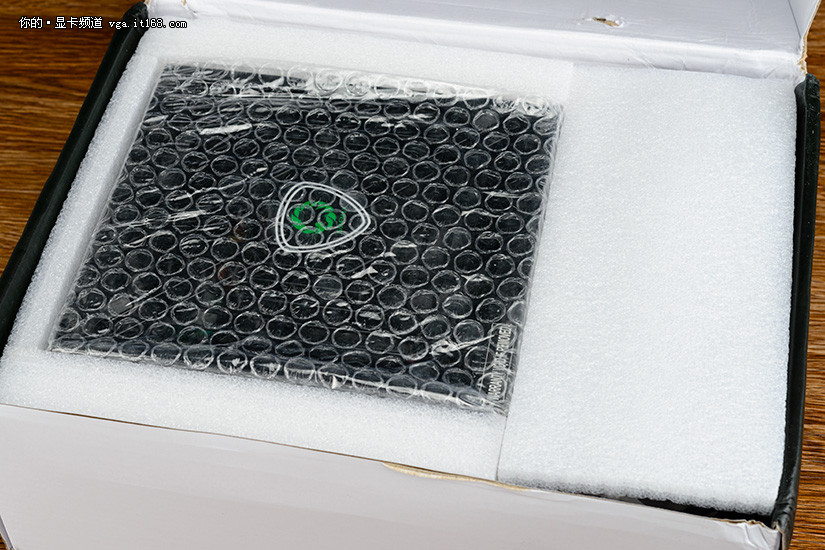

内部保护做得还算可以。
6/42

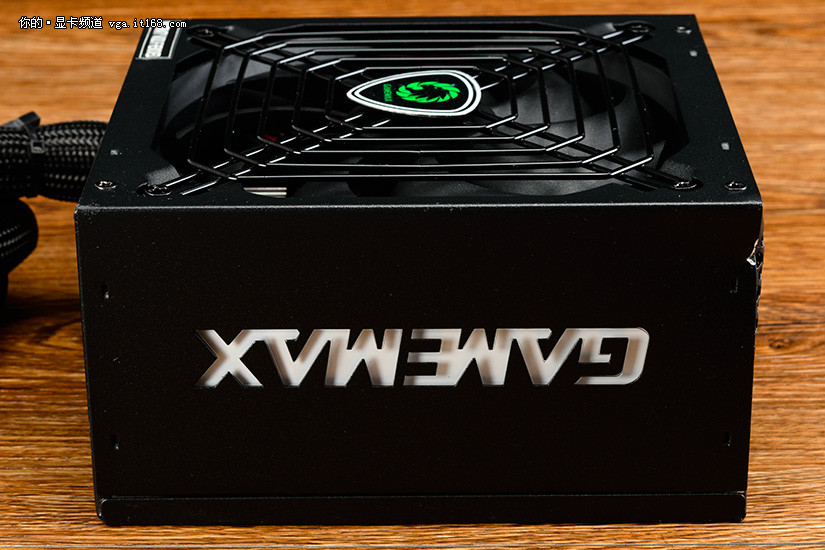

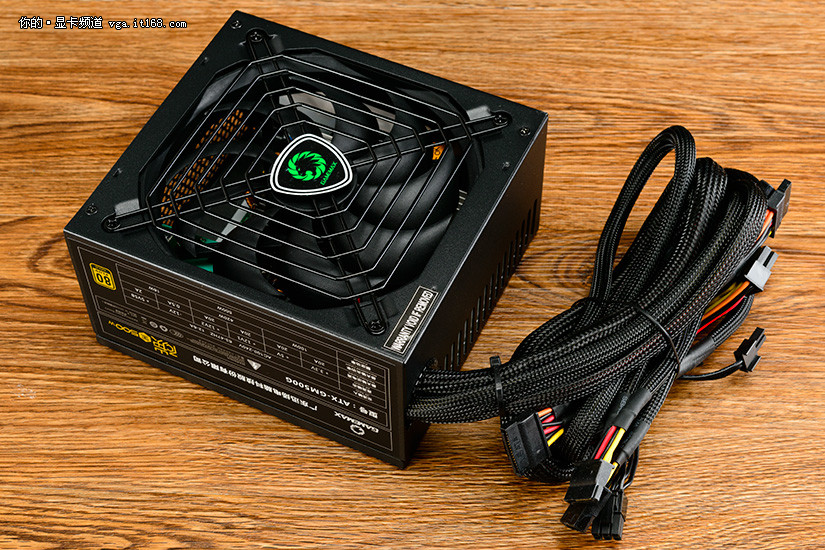

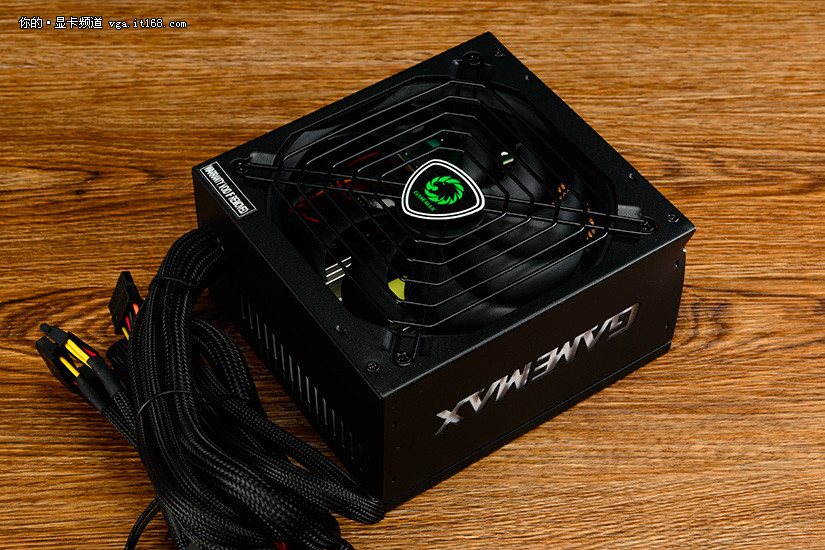

GAMEMAX碳金500W电源,全黑化的设计。
7/42

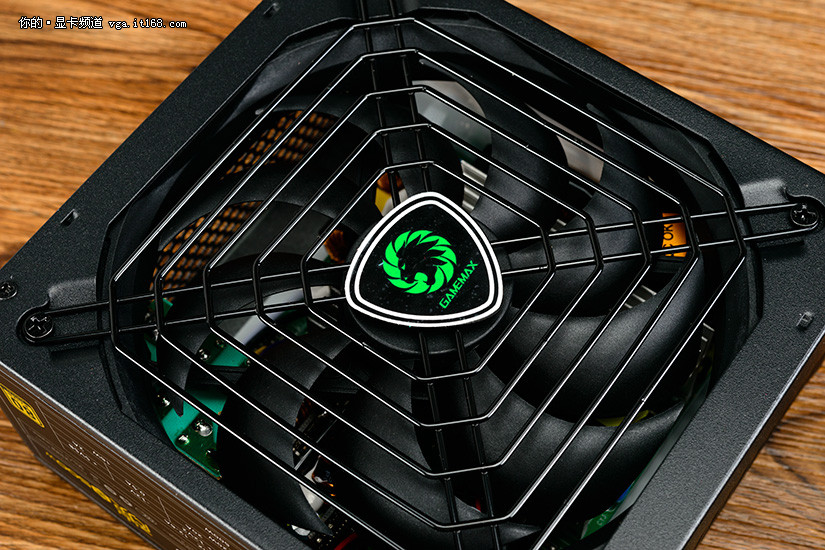

14cm风扇,电源内部带上智能控制芯片,风扇转速可以根据电源内部温度高低控制。
8/42

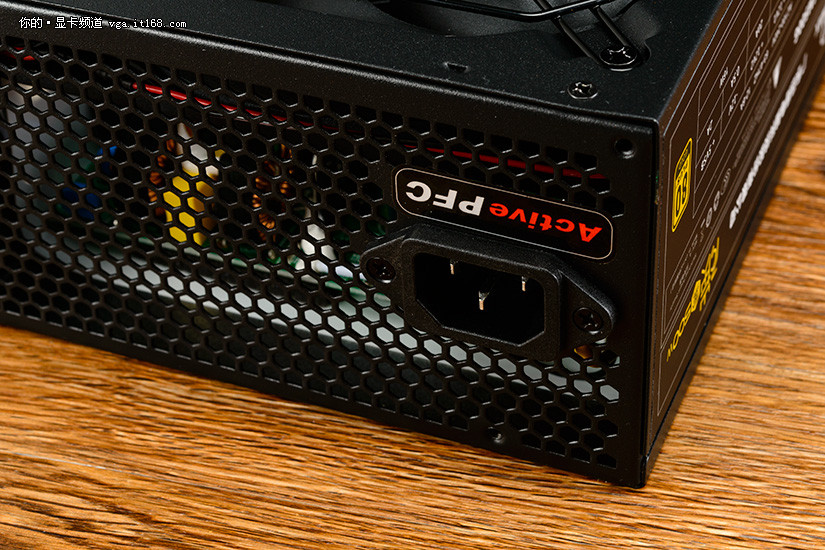

AC电源接口,可惜不带AC开关
9/42
GAMEMAX LOGO,这就是电源里首创呼吸灯。
10/42

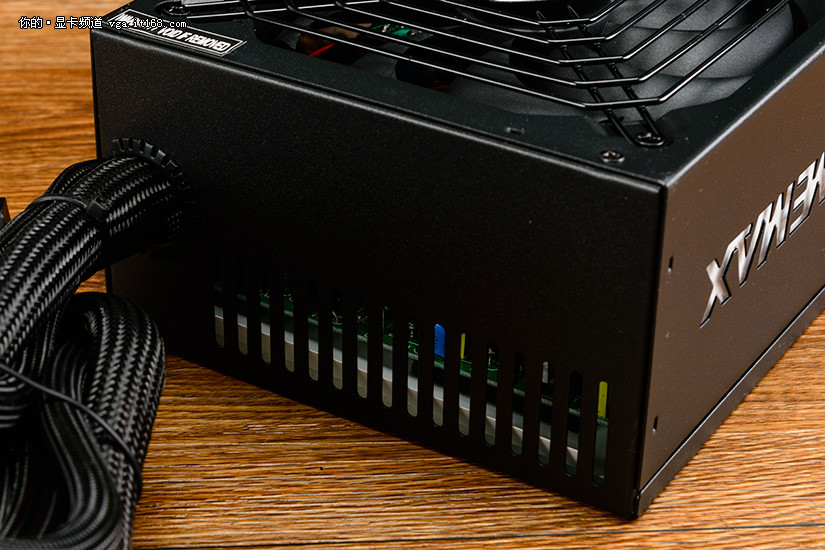

散热孔
11/42

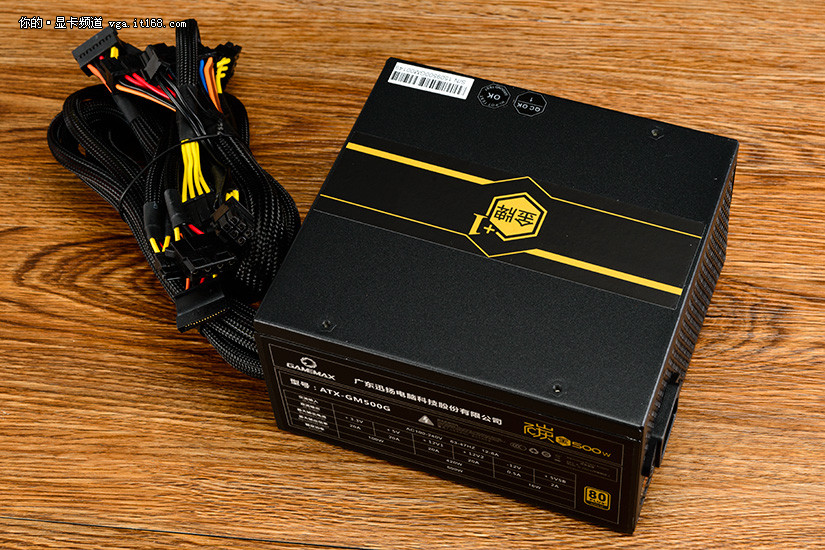

背面并不单一的,独特的金牌+1 LOGO造型相当不错。
12/42

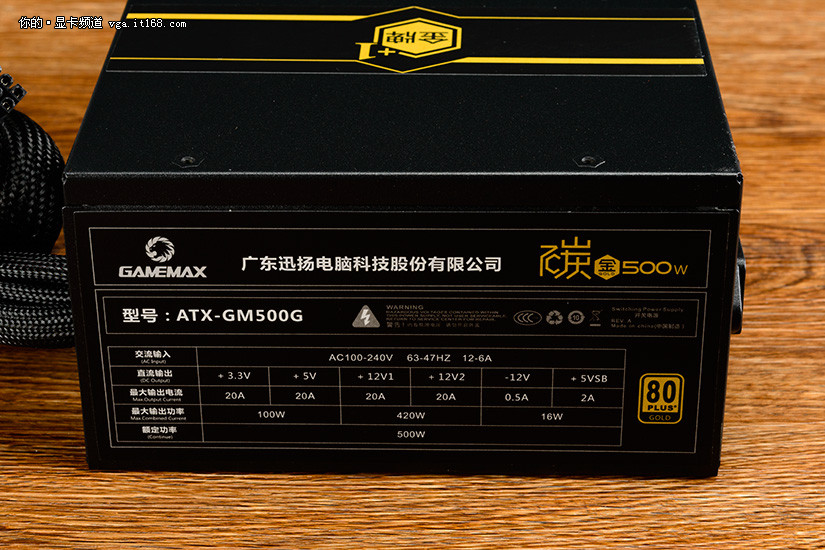

电源铭牌,80 PLUS金牌认证,两路+12V输出达420W。
13/42
全线材的设计,还好线材全都带上蛇皮网,方便收纳。
14/42
14cm风扇
15/42

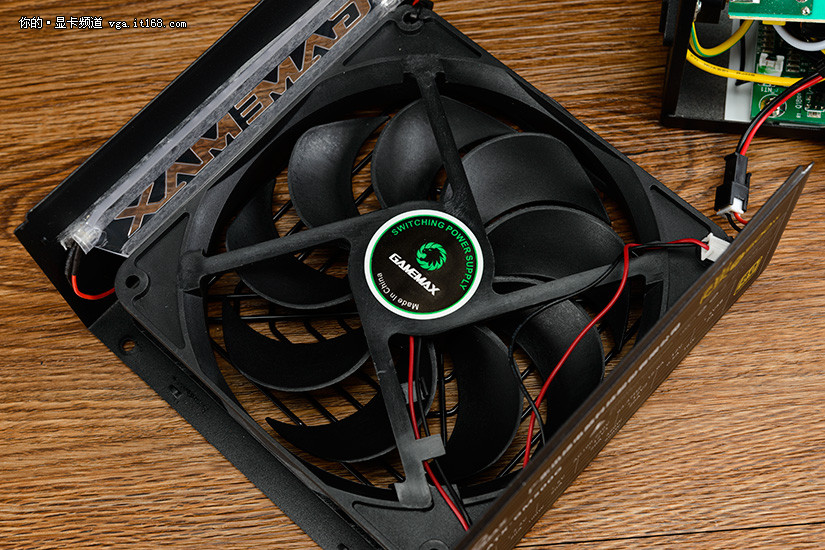

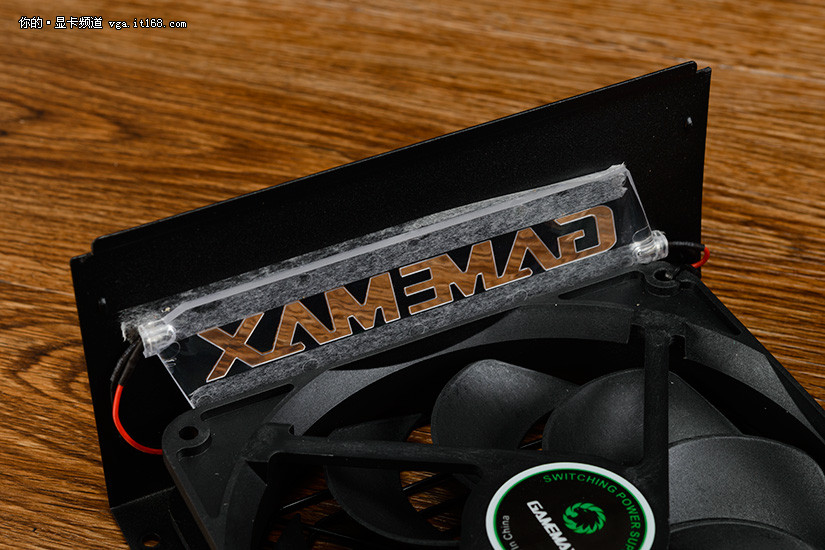

呼吸灯模块,内部可看到为两颗LED变色灯。
16/42

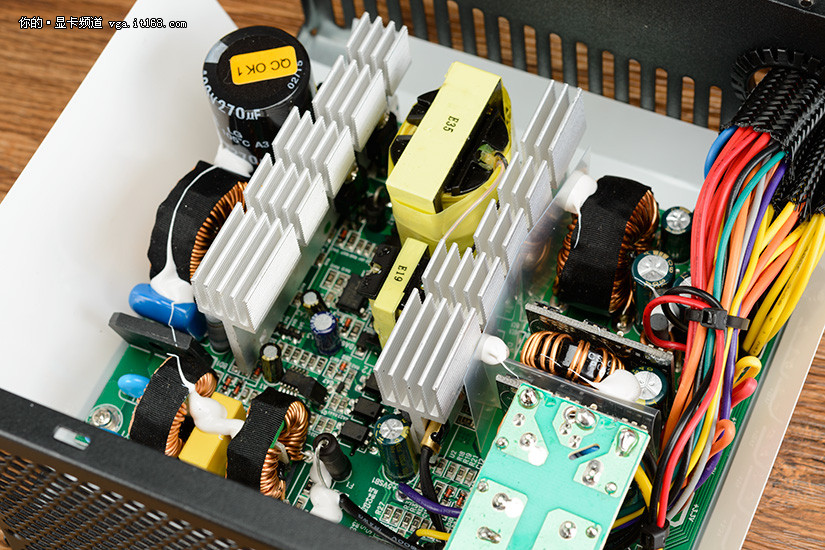

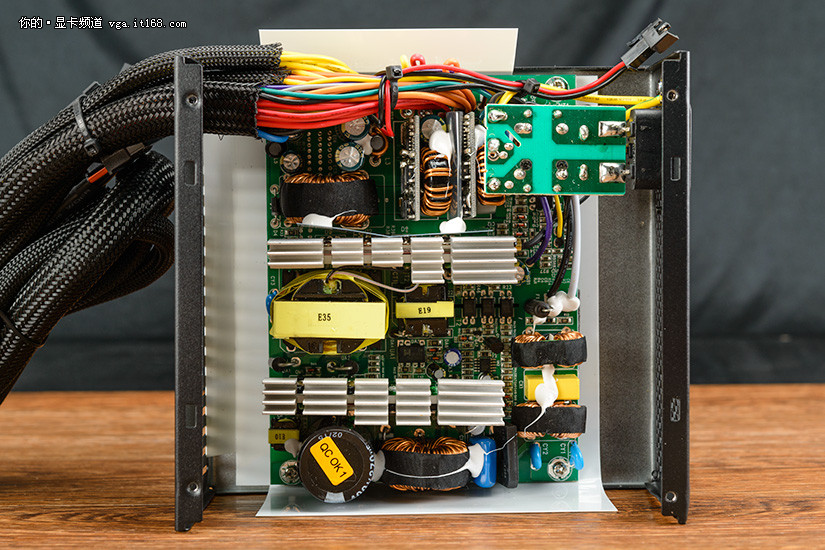

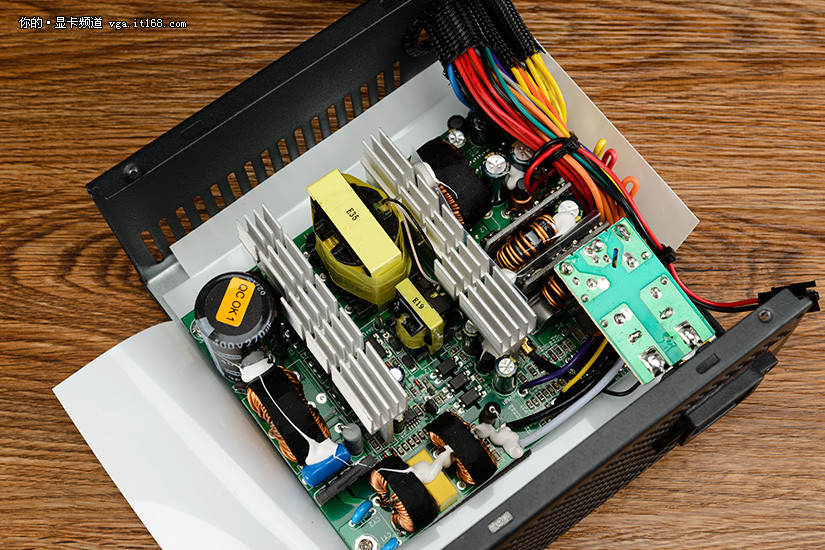

电源内部,主动PFC+双管正派+DC2DC架构
17/42

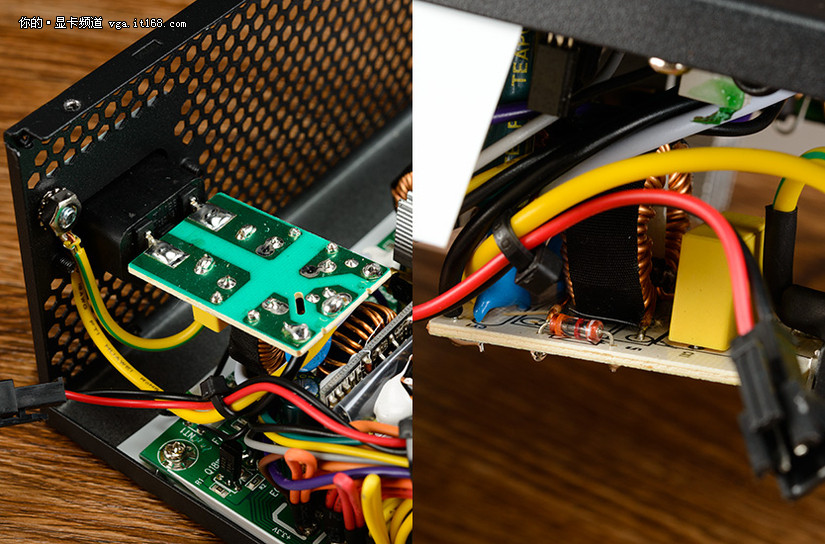

一级EMI电路PCB直接焊接在AC电源接头上,一个X电容,两个Y电容,一个共模电感,以及多个安规电阻。
18/42

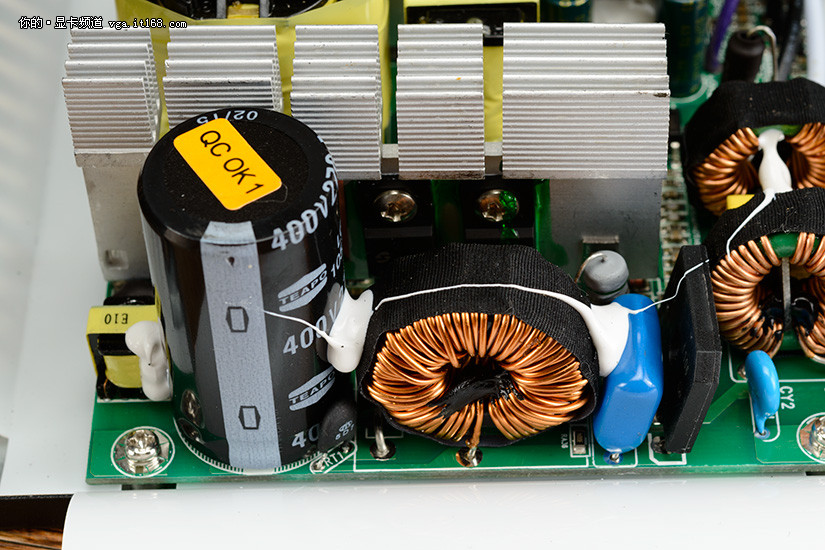

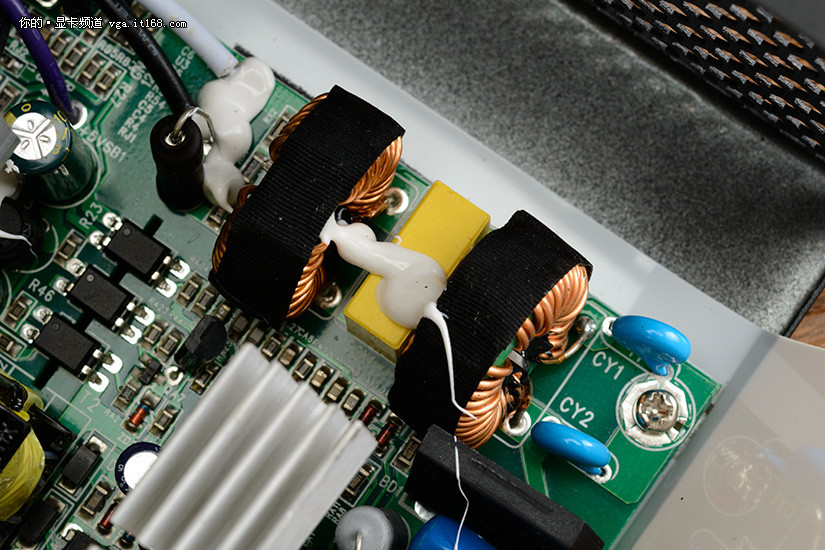

二级EMI板载部分为:保险管、两个共模电感、一个X电容,以及两个Y电容。整个EMI部分都是相当的完整,而且对于500W电源来说有过之而无不及。
19/42

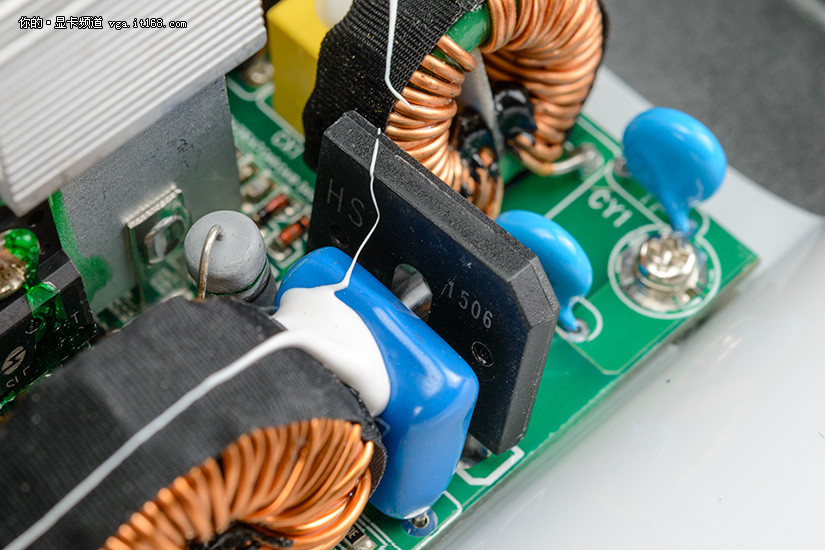

整流桥部分,直接被焊接在PCB上,可惜并没有加上散热片辅助散热。
20/42
主动PFC电路,大尺寸电感+TEAPO电容。
21/42
22/42
主变压电感
23/42

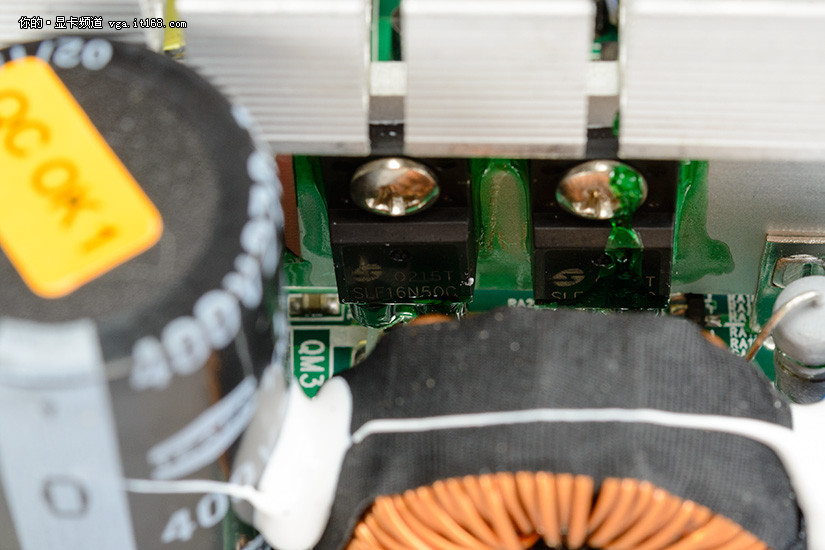

两个MOS管ST SLF16N50
24/42

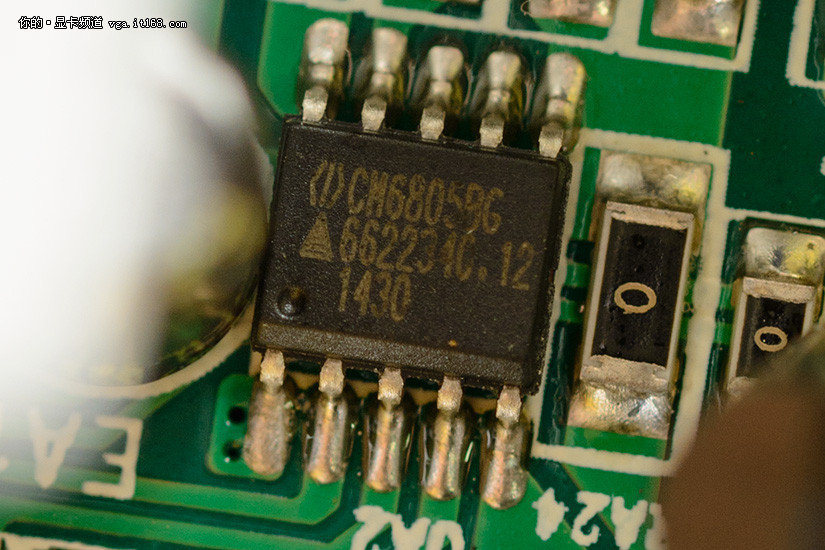

CM6805双管正激控制芯片
25/42

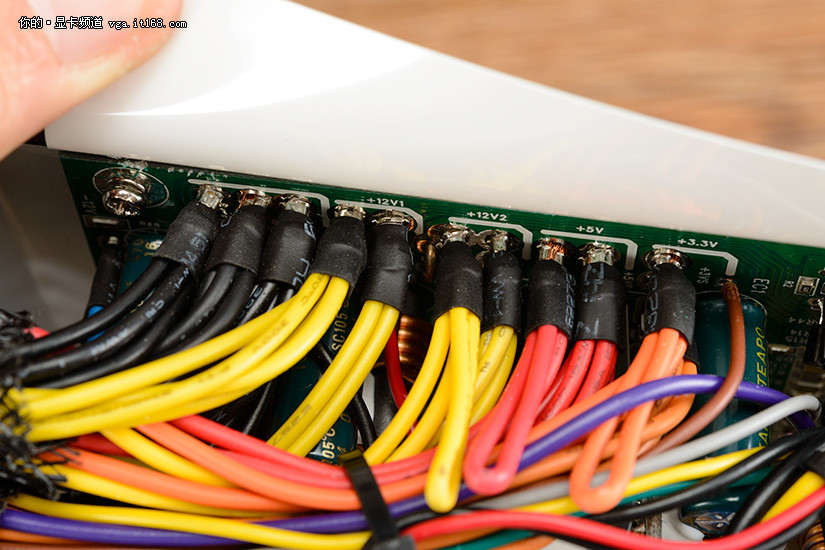

二次侧电路
26/42

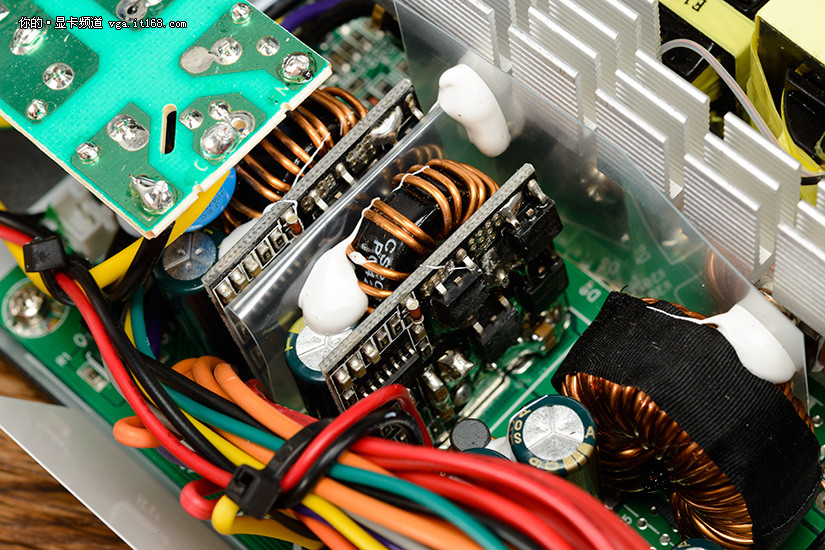

两个DC2DC模块
27/42

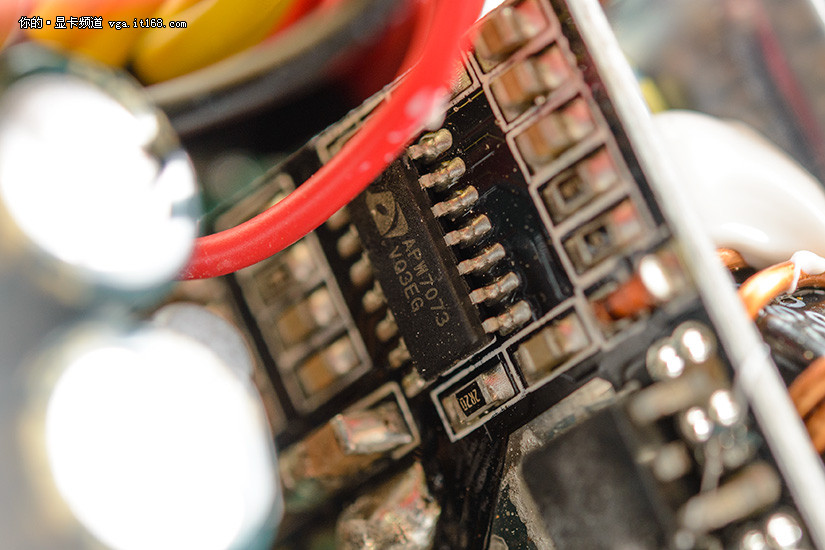

APW7073控制芯片
28/42

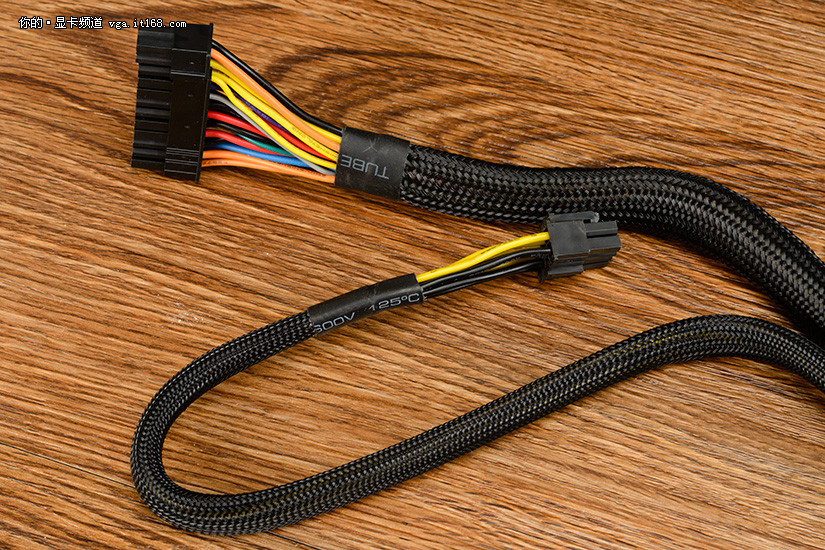

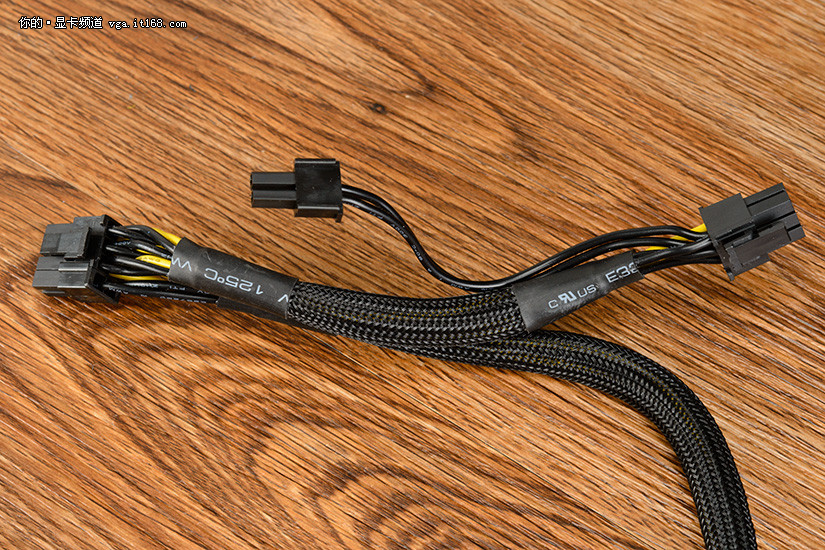

线材末端都带上热缩管处理
29/42

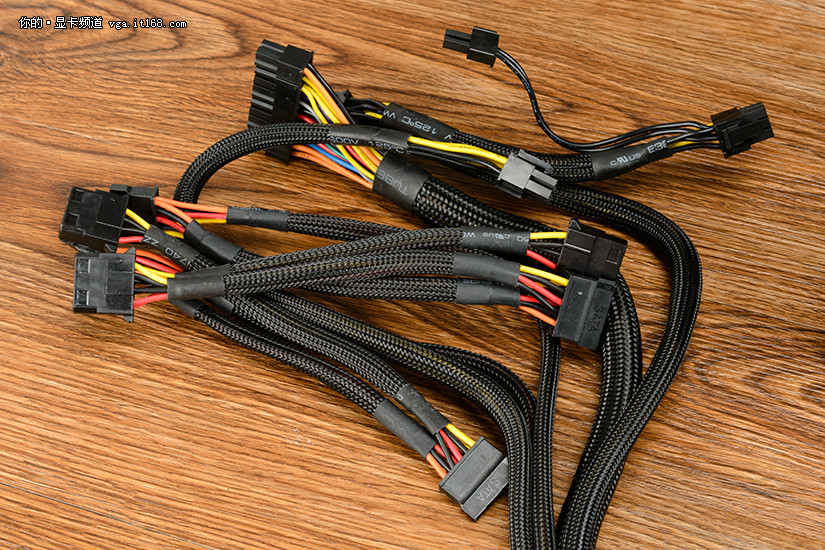

电源线材套蛇皮后收纳相当方便
30/42

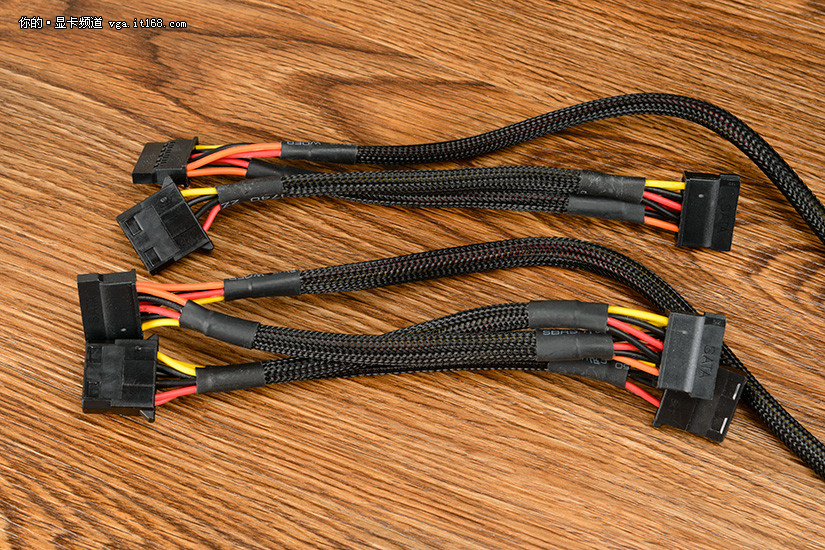

两股设备线为:50cm+15cm+15cm长,共4个SATA接口与3个D型接口
31/42
24Pin主线长为50cm,8Pin辅线为65cm。
32/42
两个双8Pin接口,线长为50cm+15cm。
33/42

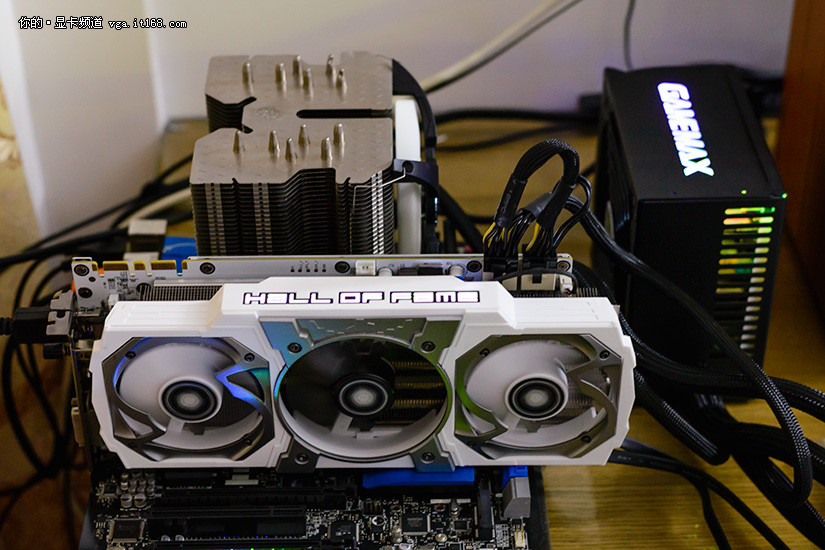

平台为i7-4770k/intel z87/影驰GTX980 HOF
34/42

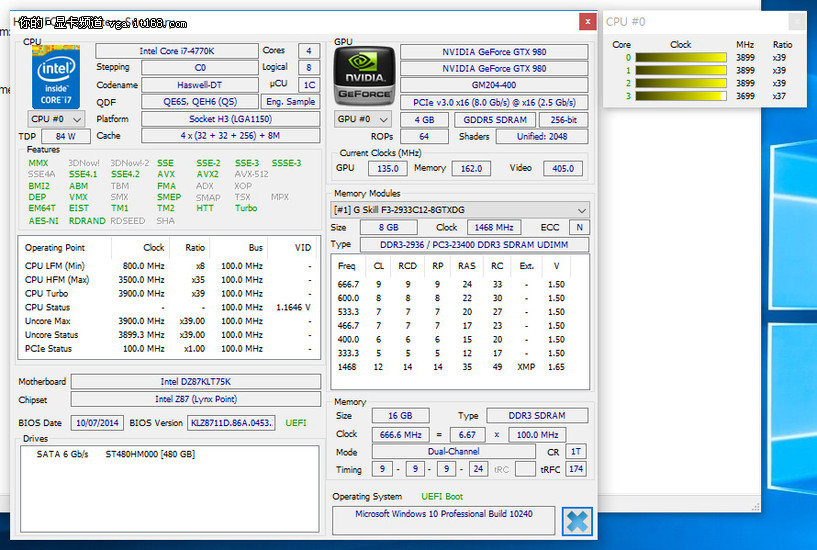

平台信息
35/42

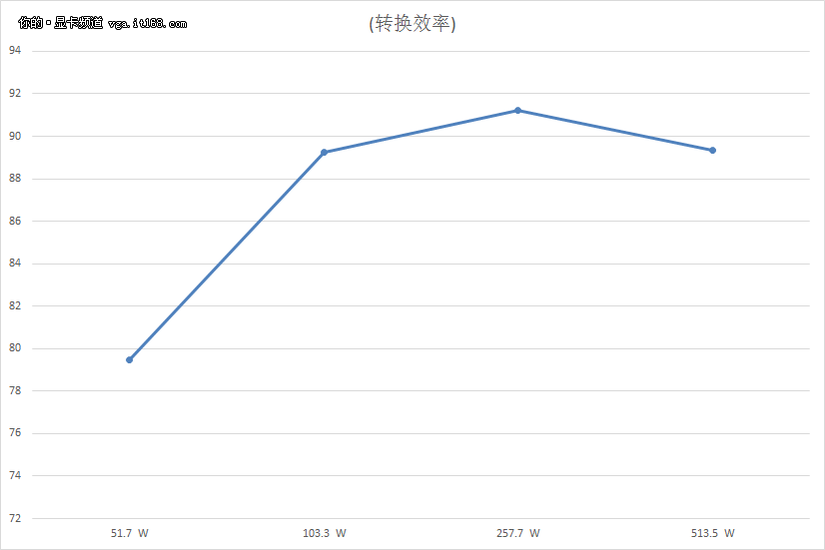

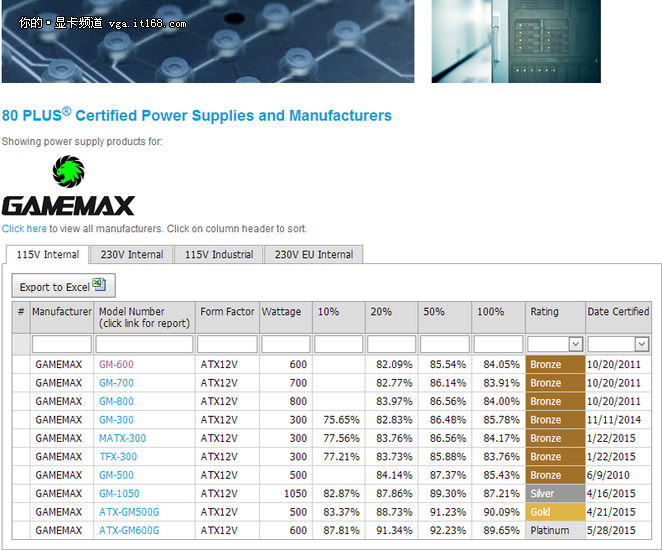

80PLUS平台上的认证。
36/42
37/42
38/42
39/42
40/42
41/42
42/42
GAMEMAX碳金500W采用了主动PFC+双管正派+DC2DC架构,是目前较为转换率高&稳定的方案之一,同时内部做工也不错,至于299元的价格能买到如此质量的500W金牌电源是相当超值的。
