史上最薄的多屏显卡 讯景5屏HD6770图赏
1/16

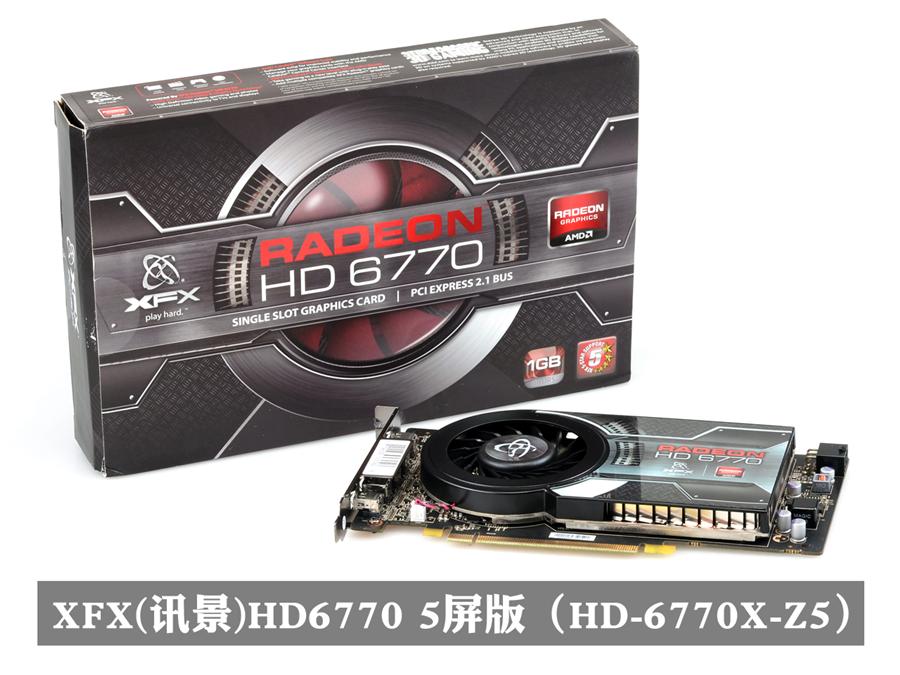

多屏显卡也不仅仅是高端人士才能玩得起的玩意，更应该向大众化推广。今天XFX（讯景）就为我们带来了新的HD6770 5屏版显卡（HD-677X-Z5），当然5屏输出并不是此款显卡的全部卖点，单插槽的设计更令玩家眼前一亮，A卡本就适合玩单插槽。
2/16

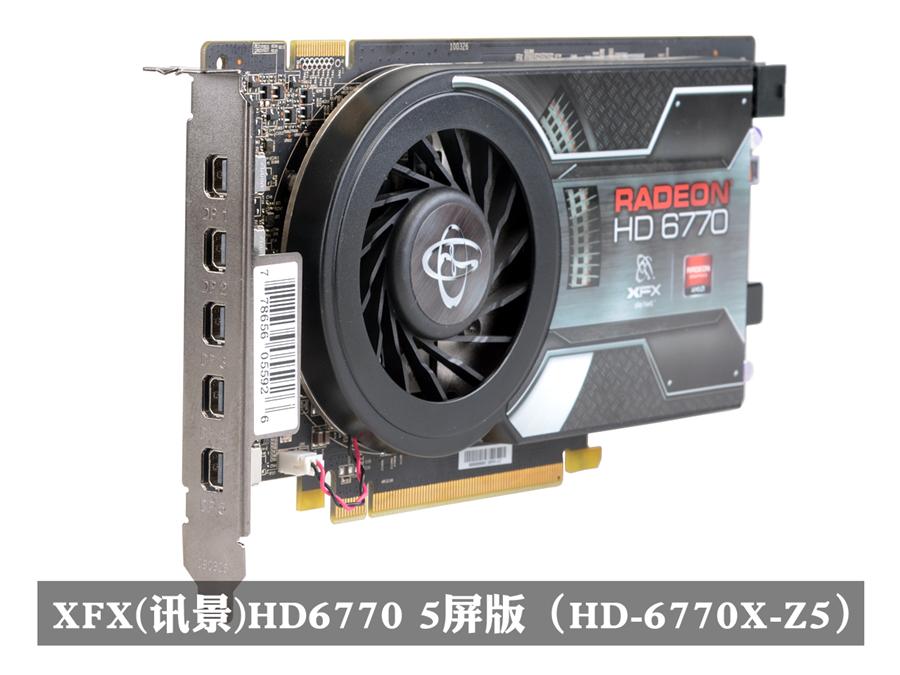

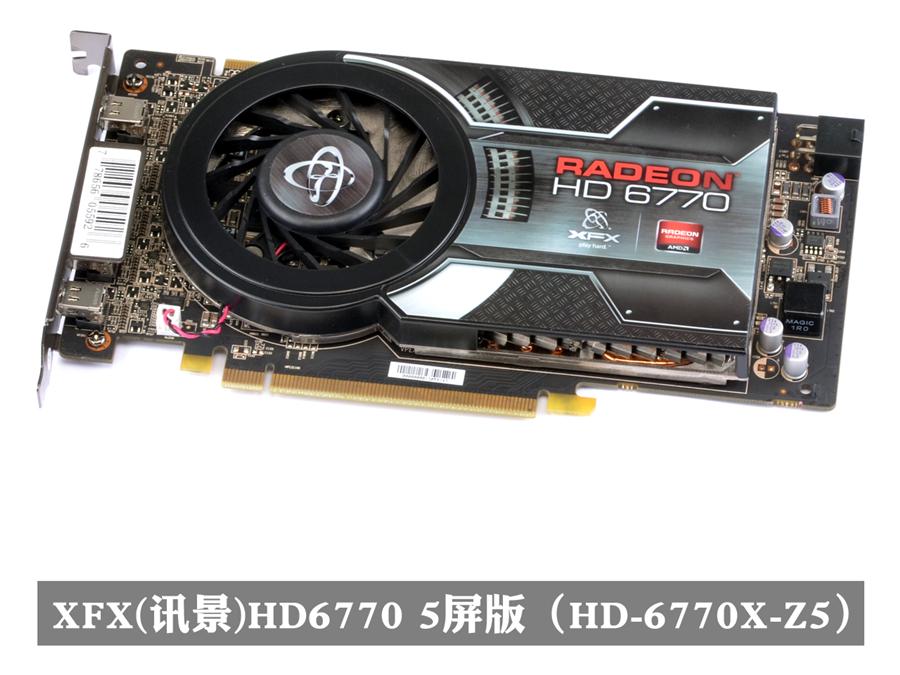

XFX（讯景）HD6770 5屏版显卡（HD-677X-Z5）
3/16

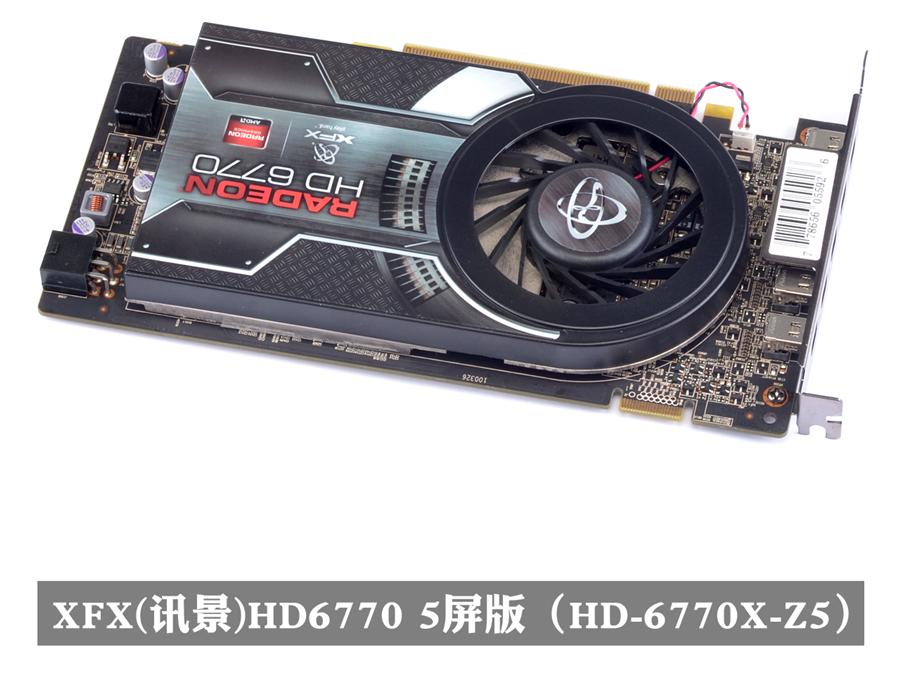

XFX（讯景）HD6770 5屏版显卡（HD-677X-Z5）
4/16
XFX（讯景）HD6770 5屏版显卡（HD-677X-Z5）
5/16

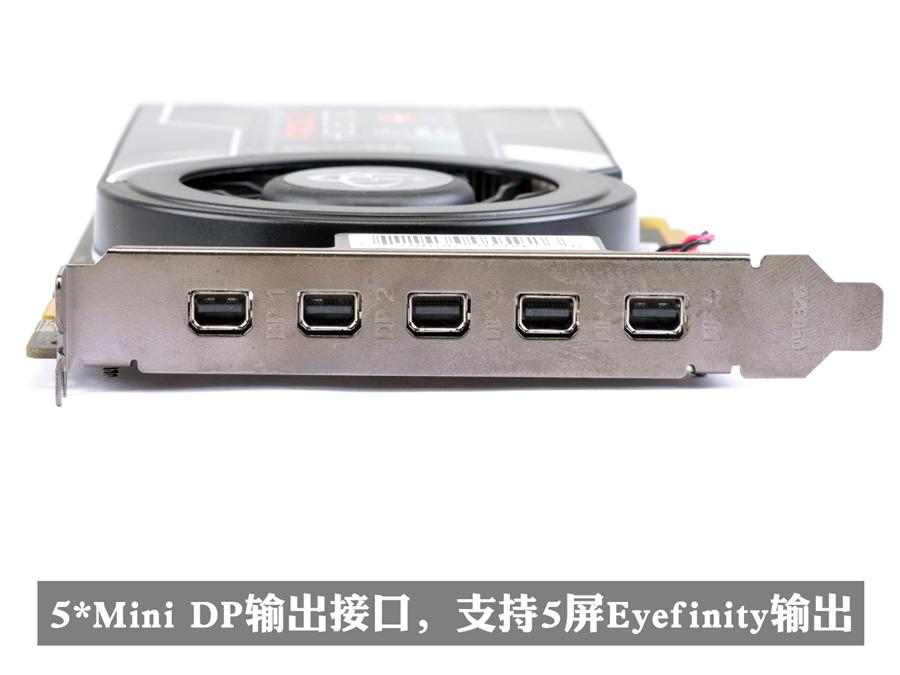

接口方面，XFX(讯景)HD6770 5屏版显卡(HD-677X-Z5)，提供有5个Mini Display Port输出接口，支持AMD自家的Eyefinity多屏输出，但可惜附件中并不赠送线材。
6/16

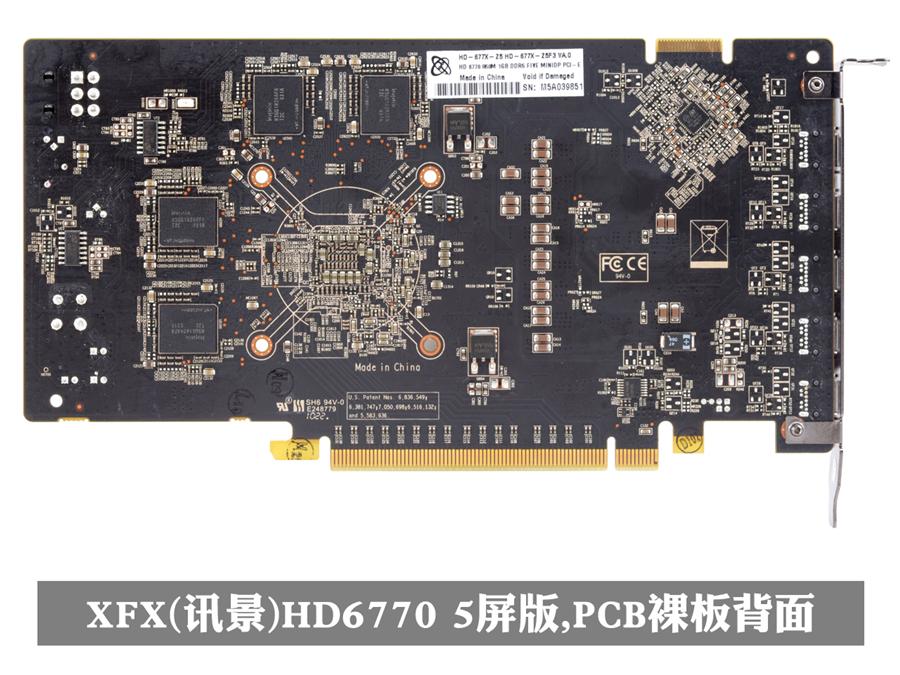

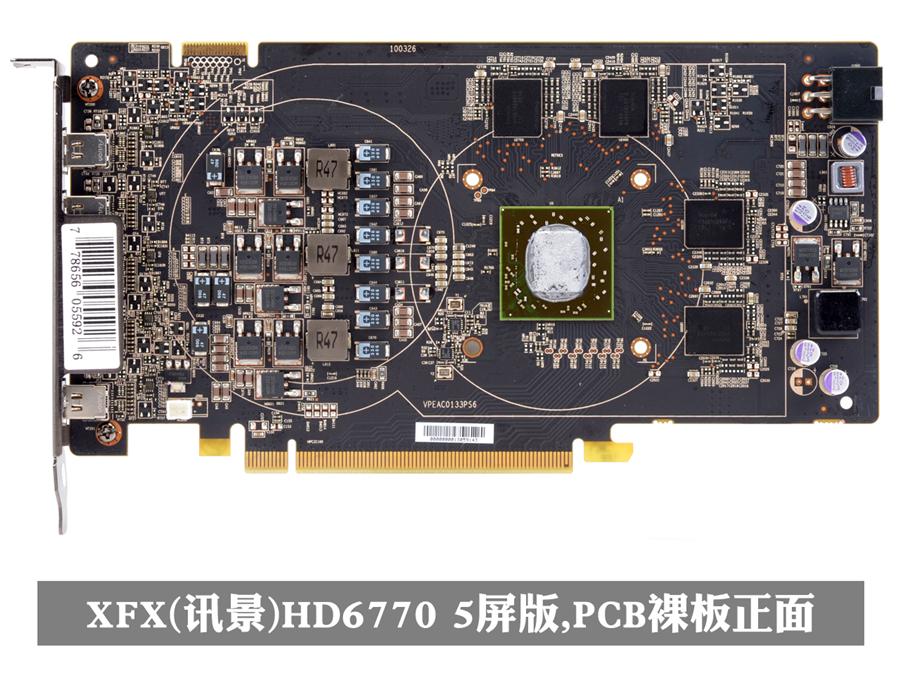

XFX(讯景)HD6770 5屏版显卡(HD-677X-Z5)，PCB裸板。由于受单插槽设计的影响，所以核心的供电部分被移到左边，别全都采用了高度较低的贴片元件。而显存供电则被放在右边与外接单6Pin处相邻。
7/16
XFX(讯景)HD6770 5屏版显卡(HD-677X-Z5)，PCB裸板。由于受单插槽设计的影响，所以核心的供电部分被移到左边，别全都采用了高度较低的贴片元件。而显存供电则被放在右边与外接单6Pin处相邻。
8/16

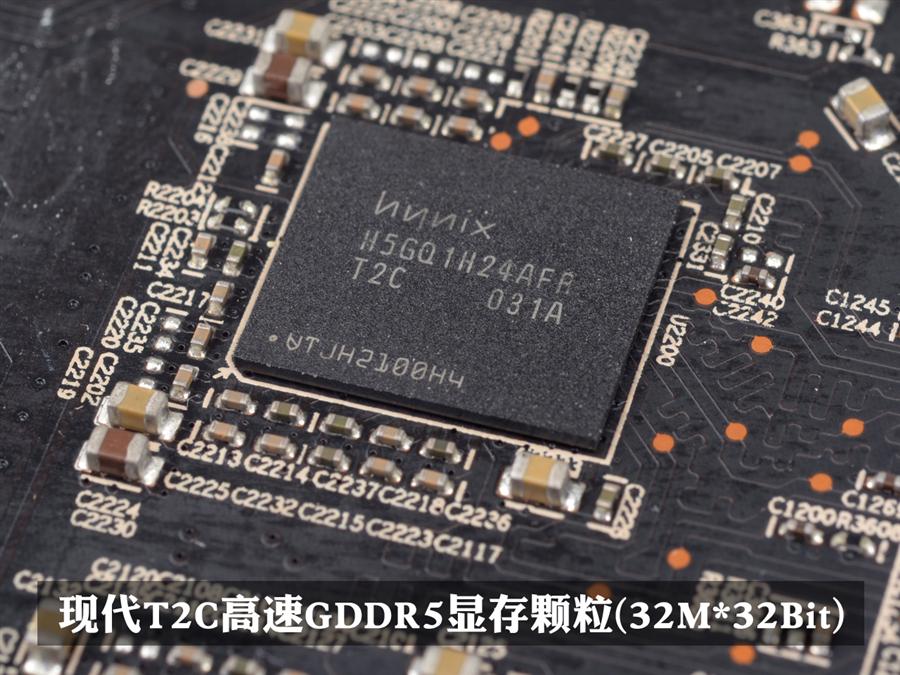

显存方面，XFX(讯景)HD6770 5屏版显卡(HD-677X-Z5)采用现代T2C高速GDDR5显存颗粒，正反两面各四颗共8颗32M*32Bit组成了1GB/128bit的显存规格，默认频率为850/4800Mhz。虽然显存位宽只有128bit，但仍然能提供了76.8GB/s带宽，浮点性能更高达1.36TFlops。再通过ATI独有的HyperMemory，实现动态内存调用，从而实现2G海量显存。
9/16

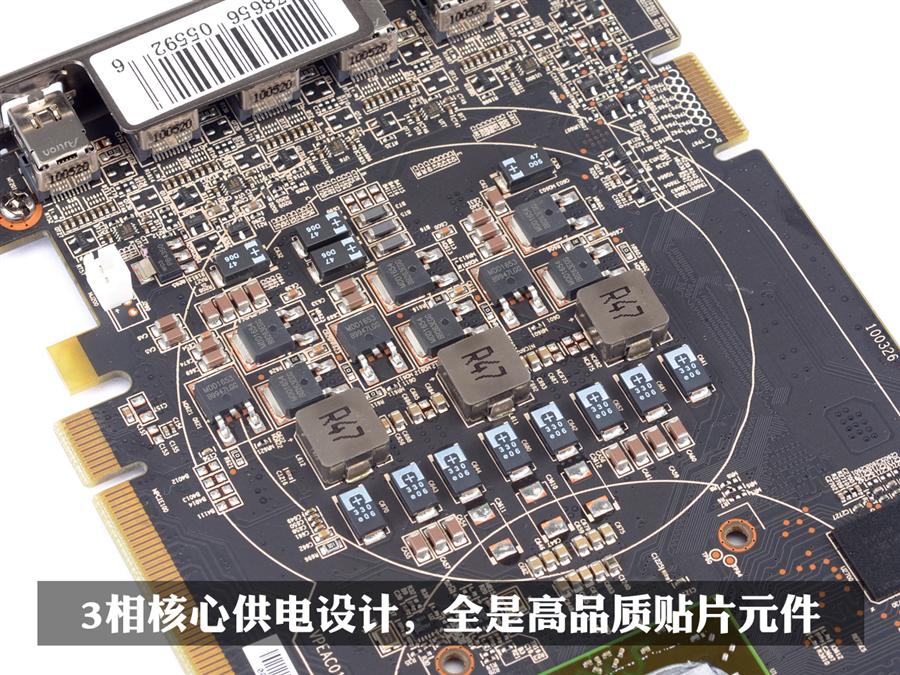

用料方面，XFX(讯景)HD6770 5屏版显卡(HD-677X-Z5)采用了大量的贴片式元件。配备上了豪华的钽电容、MLCC电容、安森美DPAK封装MOSFET和R47全封闭贴片电感。整块显卡仅有四个插件式全固态电容，整块PCB的用料都相当YY。
10/16

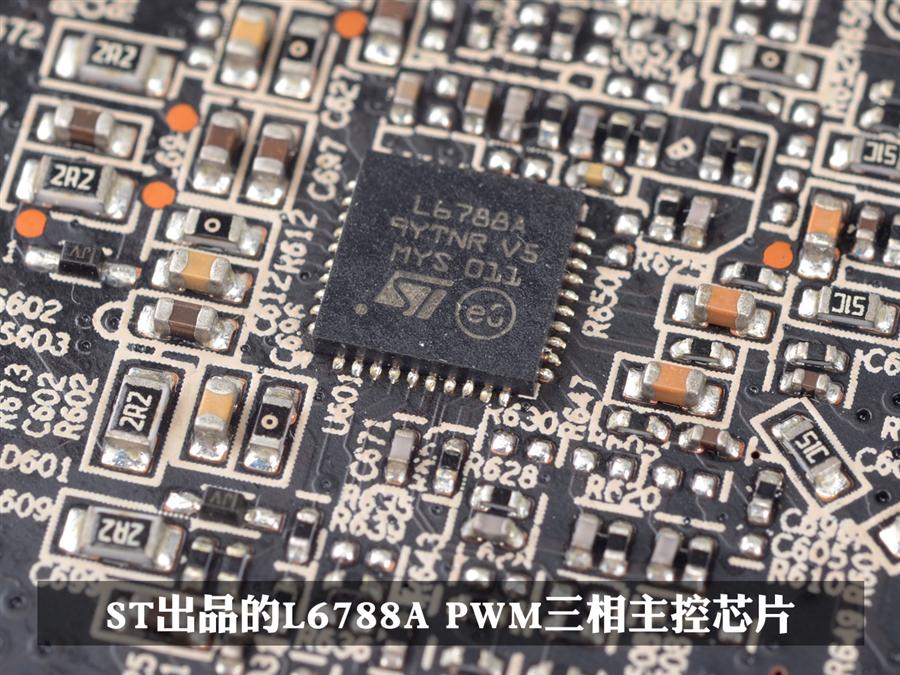

核心供电控制芯片采用的是意法半导体公司（ST）推出的L6788a，支持1-3相PWM供电设计，并内置了驱动IC。
11/16

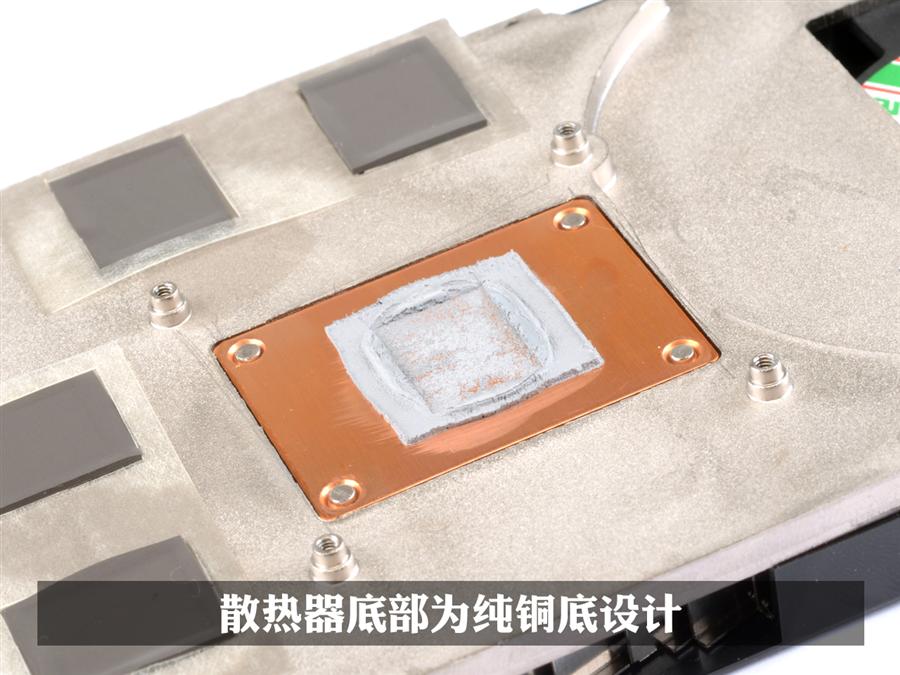

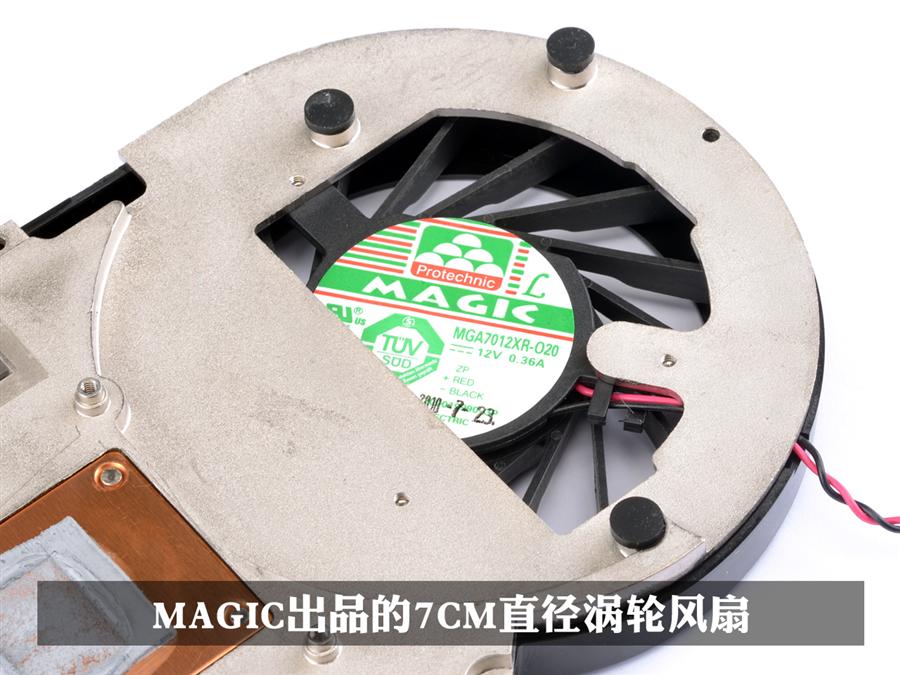

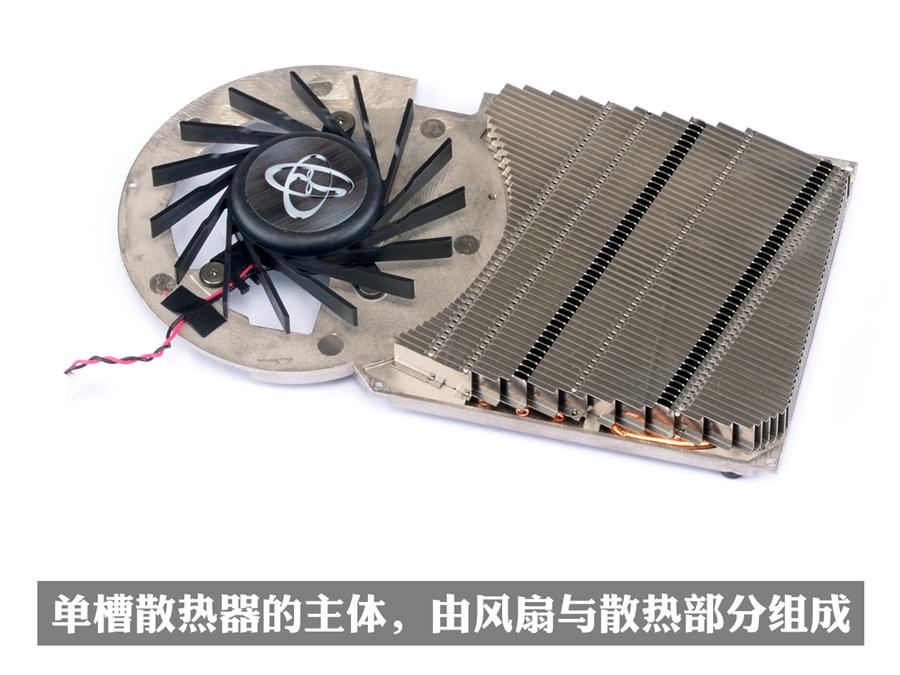

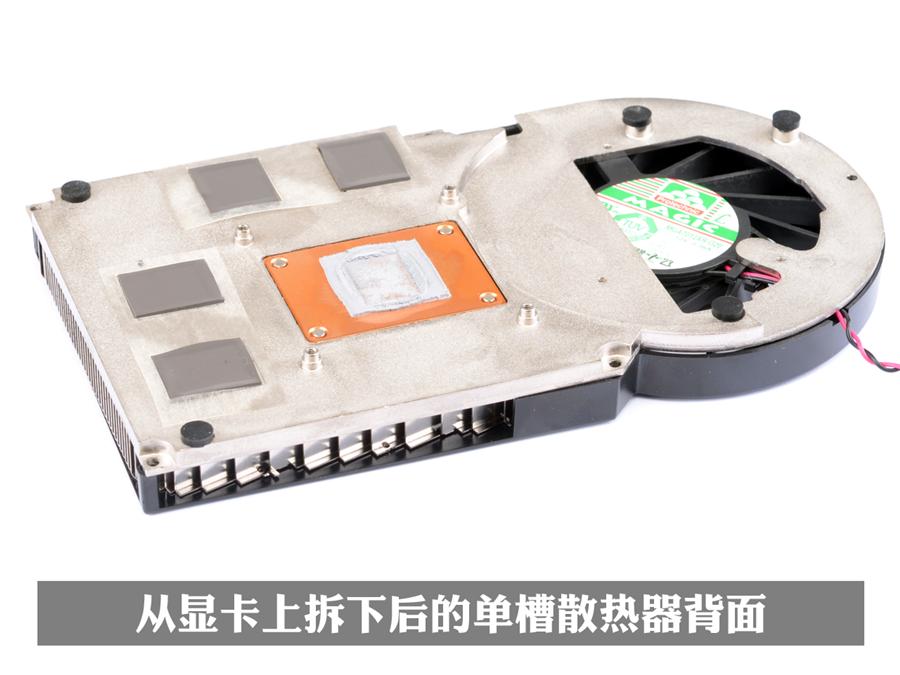

散热方面，XFX(讯景)HD6770 5屏版显卡(HD-677X-Z5)采用了70mm大口径的涡轮散热器。散热器的底部采用了纯铜打造，能够把核心热量迅速地传递到3条被压扁的热管上，再由迂回的3条热管把热量传递到数量众多的散热鳍片上。由于散热器采用的70mm大口径的涡轮风扇，所以即使在低转速的情况下，也能够提供足够的风量把散热鳍片上的热量迅速从显卡的尾部排走。
12/16
散热方面，XFX(讯景)HD6770 5屏版显卡(HD-677X-Z5)采用了70mm大口径的涡轮散热器。散热器的底部采用了纯铜打造，能够把核心热量迅速地传递到3条被压扁的热管上，再由迂回的3条热管把热量传递到数量众多的散热鳍片上。由于散热器采用的70mm大口径的涡轮风扇，所以即使在低转速的情况下，也能够提供足够的风量把散热鳍片上的热量迅速从显卡的尾部排走。
13/16
散热方面，XFX(讯景)HD6770 5屏版显卡(HD-677X-Z5)采用了70mm大口径的涡轮散热器。散热器的底部采用了纯铜打造，能够把核心热量迅速地传递到3条被压扁的热管上，再由迂回的3条热管把热量传递到数量众多的散热鳍片上。由于散热器采用的70mm大口径的涡轮风扇，所以即使在低转速的情况下，也能够提供足够的风量把散热鳍片上的热量迅速从显卡的尾部排走。
14/16
散热方面，XFX(讯景)HD6770 5屏版显卡(HD-677X-Z5)采用了70mm大口径的涡轮散热器。散热器的底部采用了纯铜打造，能够把核心热量迅速地传递到3条被压扁的热管上，再由迂回的3条热管把热量传递到数量众多的散热鳍片上。由于散热器采用的70mm大口径的涡轮风扇，所以即使在低转速的情况下，也能够提供足够的风量把散热鳍片上的热量迅速从显卡的尾部排走。
15/16
16/16
