【IT168显卡频道】蓝军技嘉回归使不少喜欢技嘉产品的玩家又有了与技嘉近距离接触的机会。技嘉显卡如同主板业务一样，同样拥有独立而强大的研发团队，产品基本都是以独特的非公版方案上市，在PCB设计、用料与散热设计上都有着自己品牌的元素与特色。还在显卡上使用了其主板中应用最高的两盎司铜技术，领先于其它台系显卡厂商。

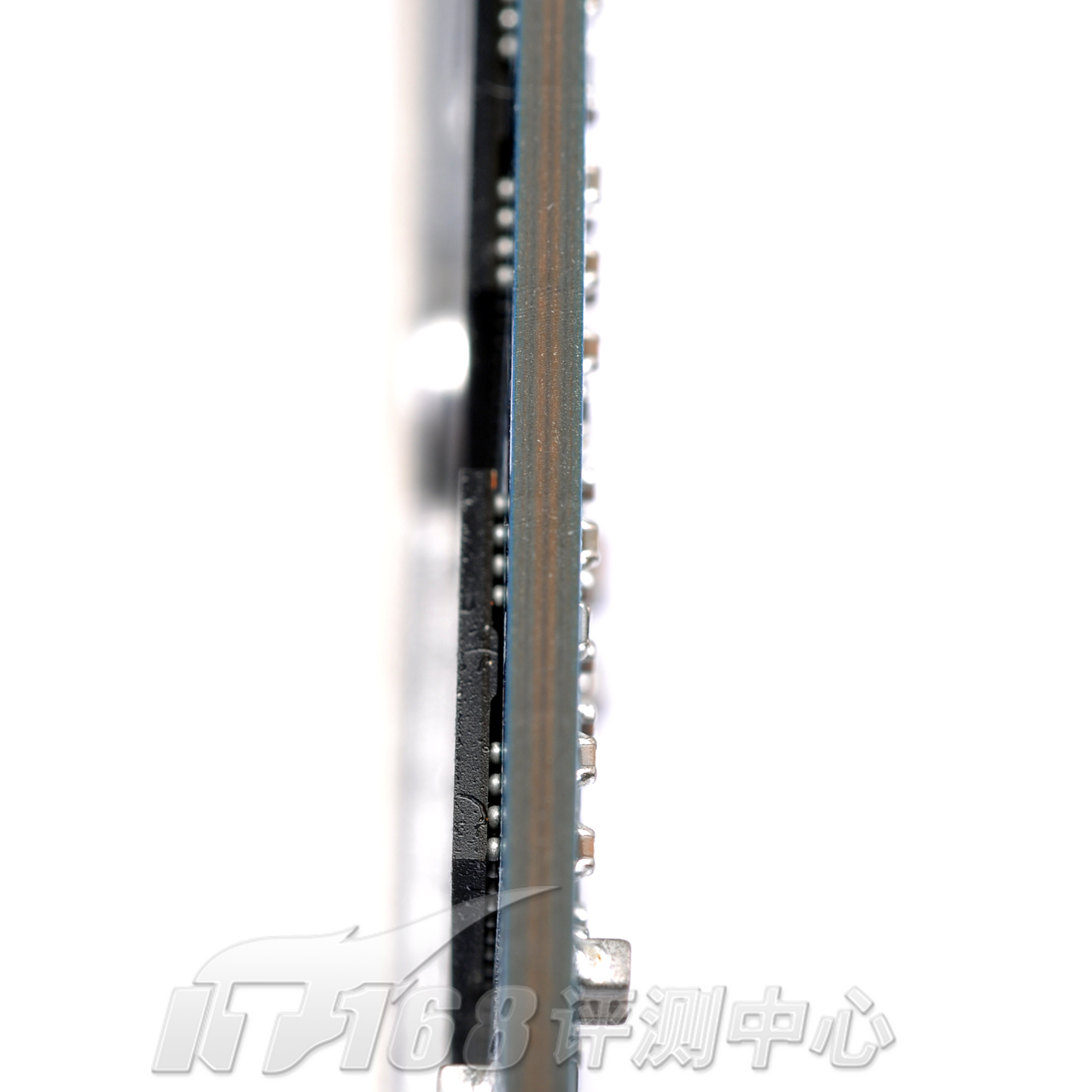

　　技嘉显卡同样采用了超耐久3技术，而最其中最著名的当然是2oz铜技术。显卡PCB的信号传递层与接地层是采用全铜材质，在大约一张普通的显卡上，信号层与接地层每层的铜用量约为一盎司，而采用新世代超耐久技术设计的技嘉显卡 ，这个数值被提升至两盎司，也就是说，技嘉显卡PCB中的铜使用量是普通显卡的一倍甚至不止。可有效降低电路板内的电阻，使电源传输效率有效提升，进而减少废热产生并且降低电路板整体温度，提供稳定且卓越的超频能力。

　　近期技嘉再推出全新的系列：SUPER OVER CLOCK（超级超频系列），技嘉Super Overclock系列针对优异硬件玩家，采用独家「金手套」GPU Gauntlet™ Sorting技术，并以Ultra Durable VGA优异用料为基底，创造显示卡设计新标准。

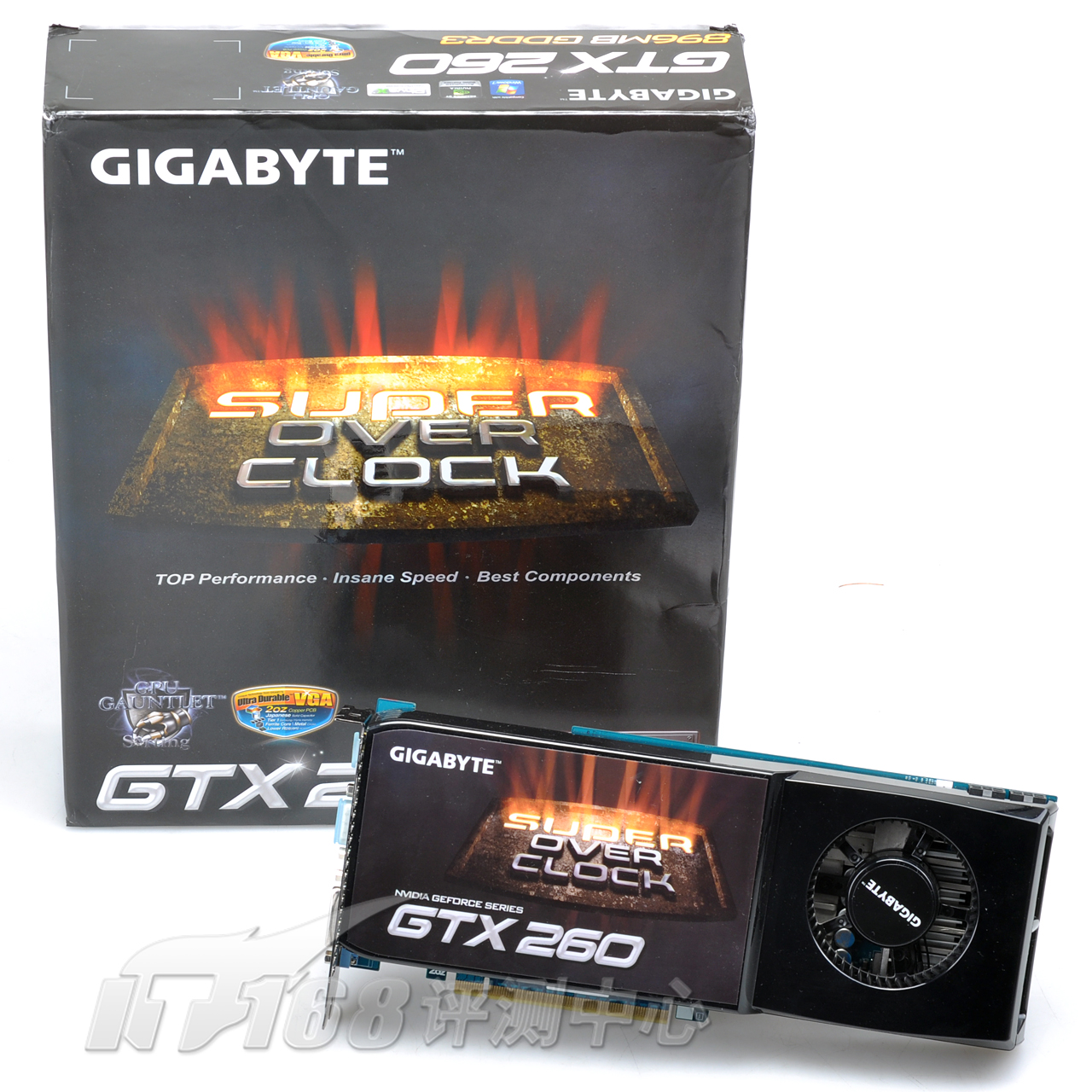

　　现在由笔者我来为大家测试一下以超频性能为卖点，隶属于SUPER OVER CLOCK SERIES（超级超频系列）的技嘉GV-260SO接下来的表现。
