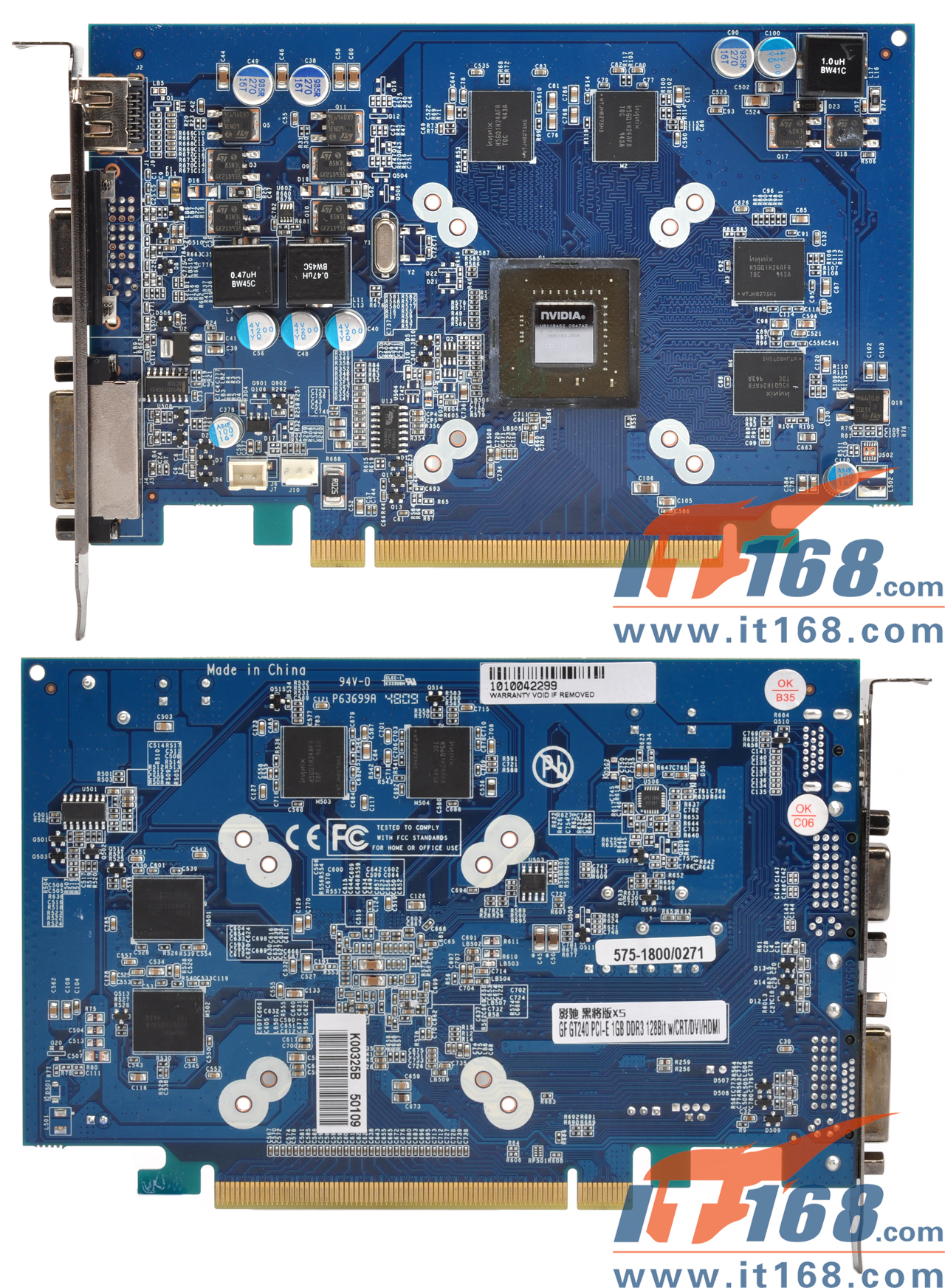

影驰GT240黑将X5,PCB裸板赏析

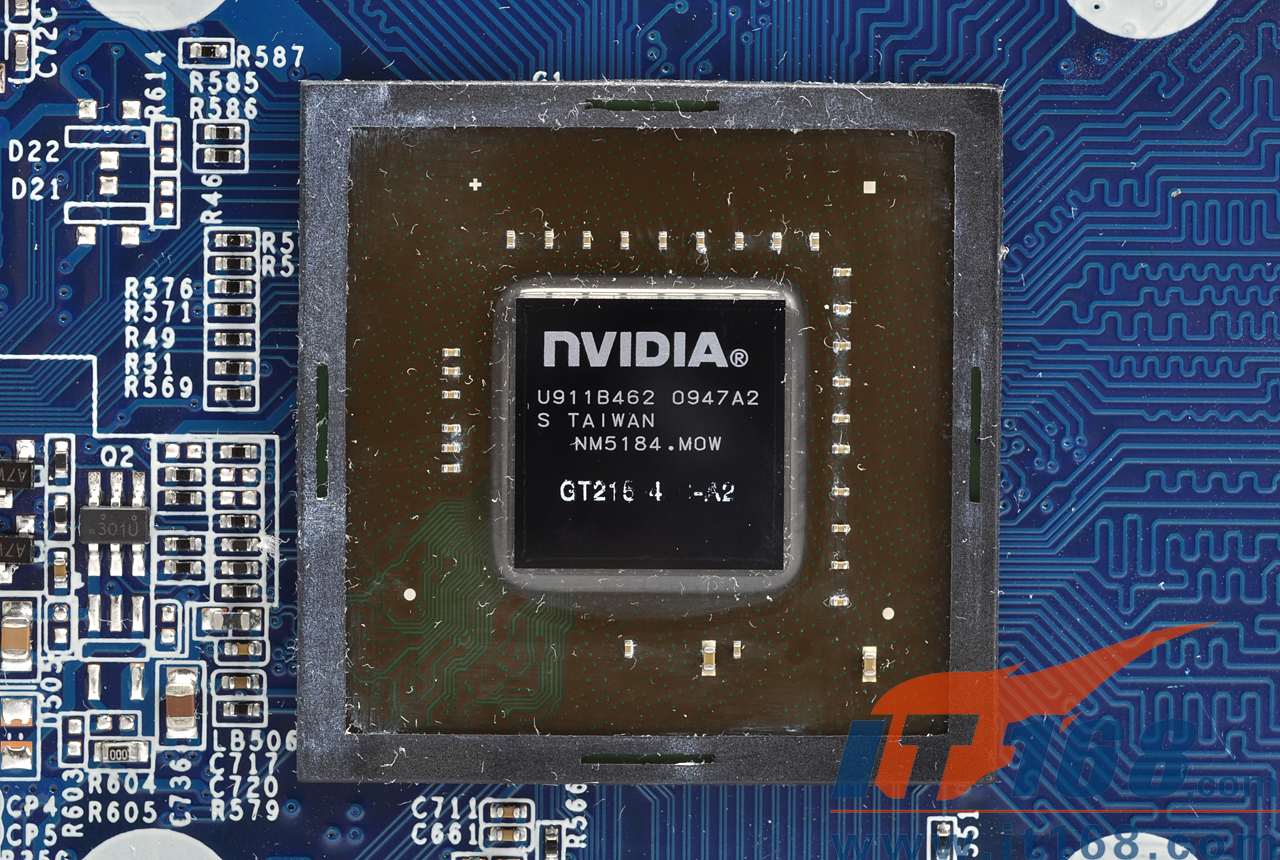

影驰GT240黑将X5，GT215（即GT240）核心

　　影驰GT240黑将版X5显卡采用了基于40nm工艺打造的GT215-450-A2核心，该核心具有低功耗和低发热量的特点，核心具备96个流处理器，完美支持DX10.1特效、Shader Model4.1规范和OpenGL 3.0技术标准。支持NVIDIA CUDA运算技术，整合PhysX物理引擎，支持物理加速功能，核心首次整合了音频单元，内建第二代PureVideo HD高清解码技术，轻松实现高清视频的全硬件解码。

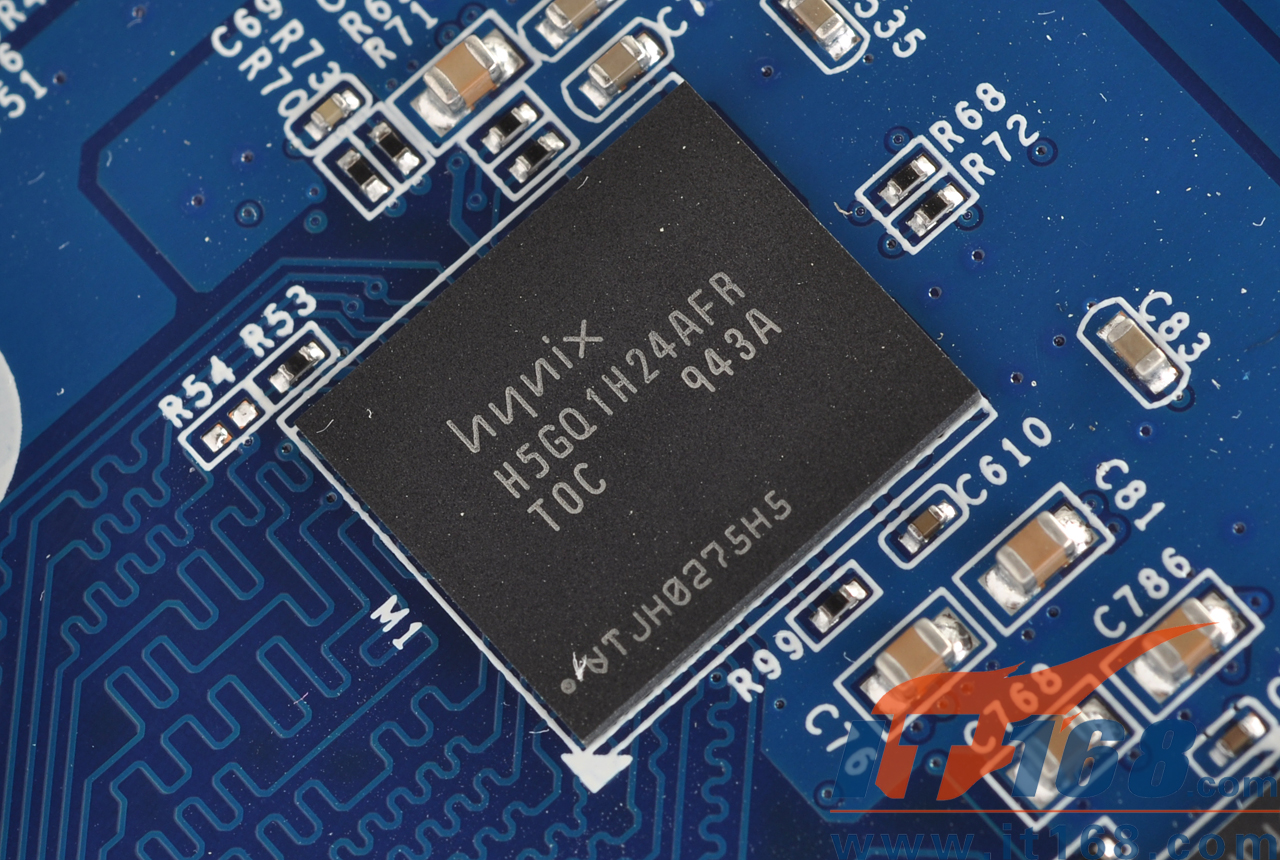

影驰GT240黑将X5，现代TOC-GDDR5显存颗粒

　　显存部分，影驰GT240黑将版X5显卡采用现代TOC GDDR5显存颗粒，正反两面各四颗显存颗粒组建成1024MB/128bit的显存规格，默认的核心/显存频率575/3600MHz，能够提供高达57.6GB/S的显存带宽。

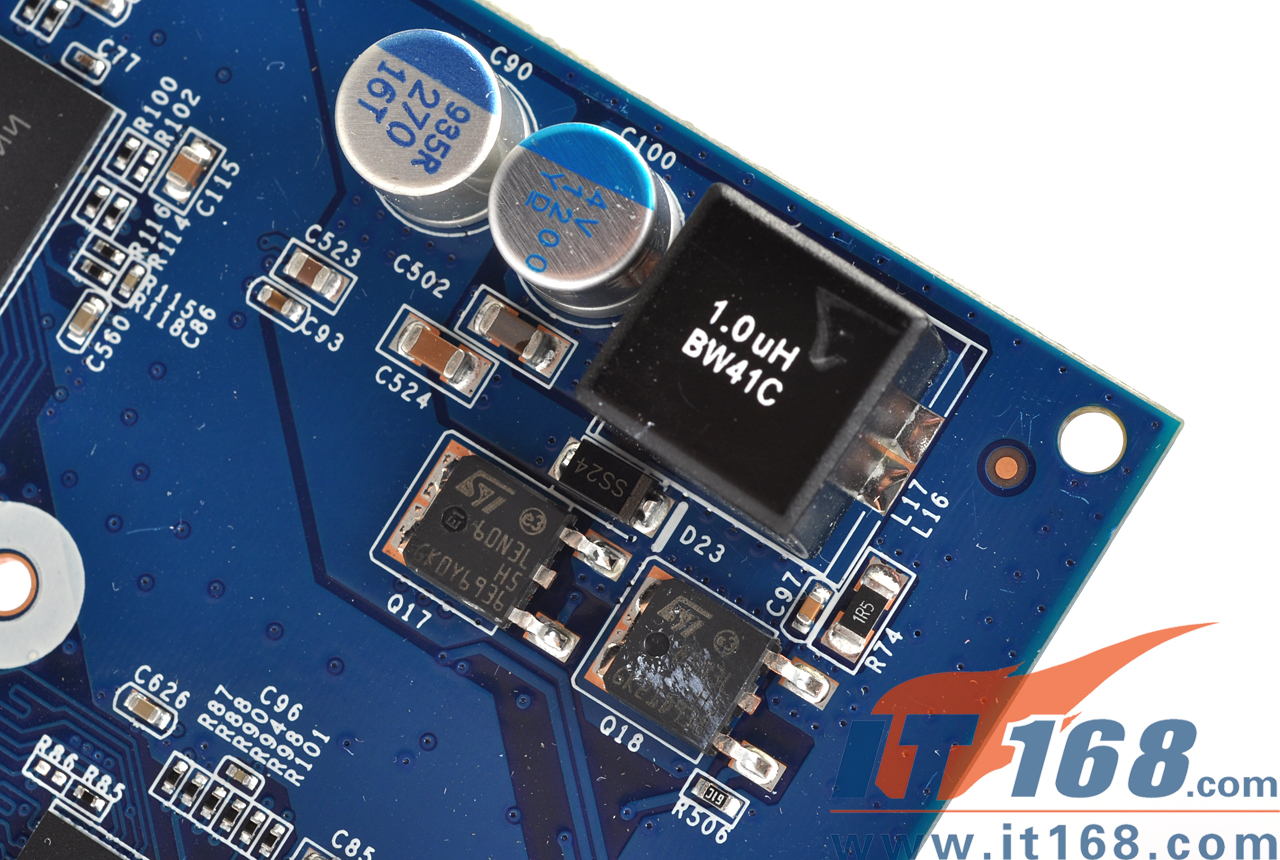

影驰GT240黑将X5，单相显存供电设计

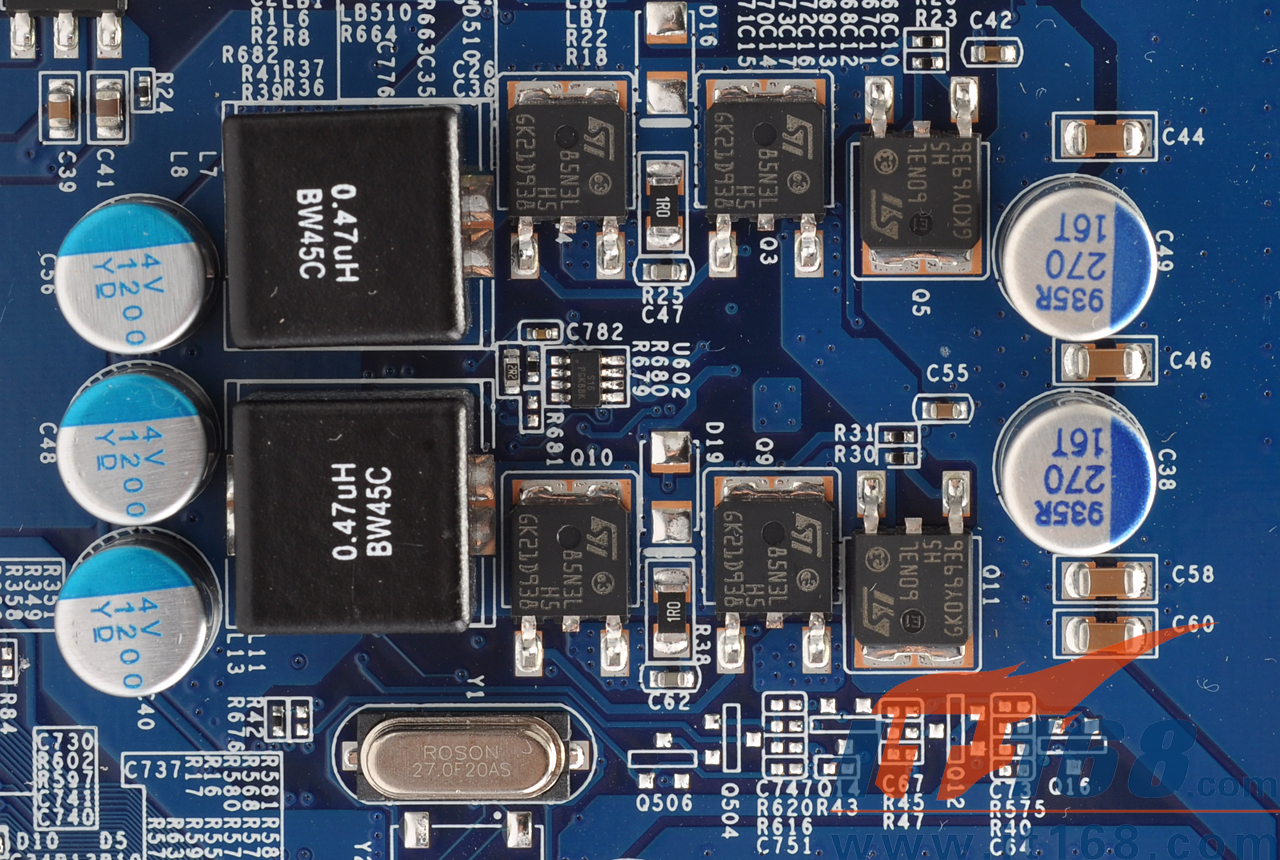

影驰GT240黑将X5，两相核心供电设计

　　供电部分，影驰GT240黑将版X5显卡采用2+1相分离式供电，用料上采用日本化工高品质固态电容搭配电感全封闭电感，供电部分做工相当扎实，有利于显卡更加稳定运行。由于采用40nm节能核心，因此无需外接供电。

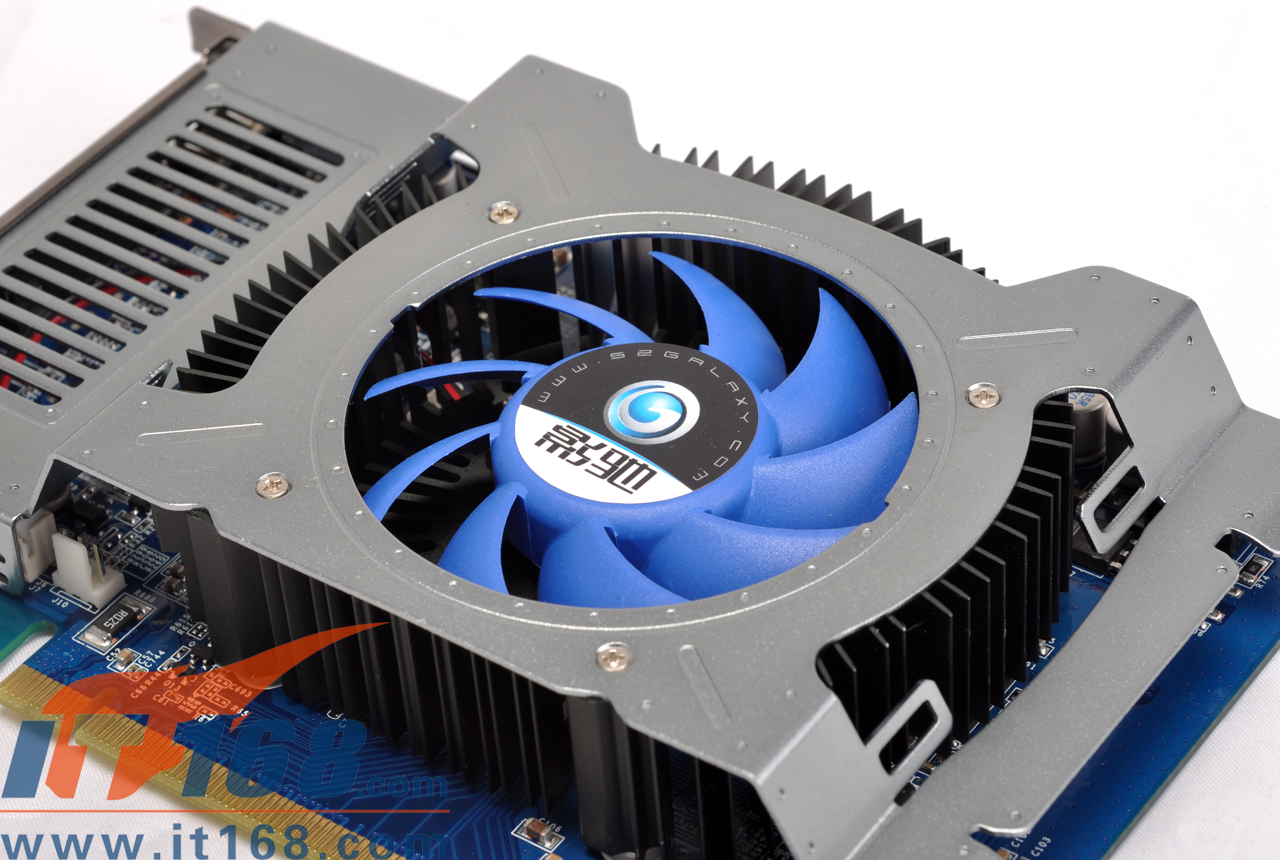

影驰GT240黑将X5，坦克外形

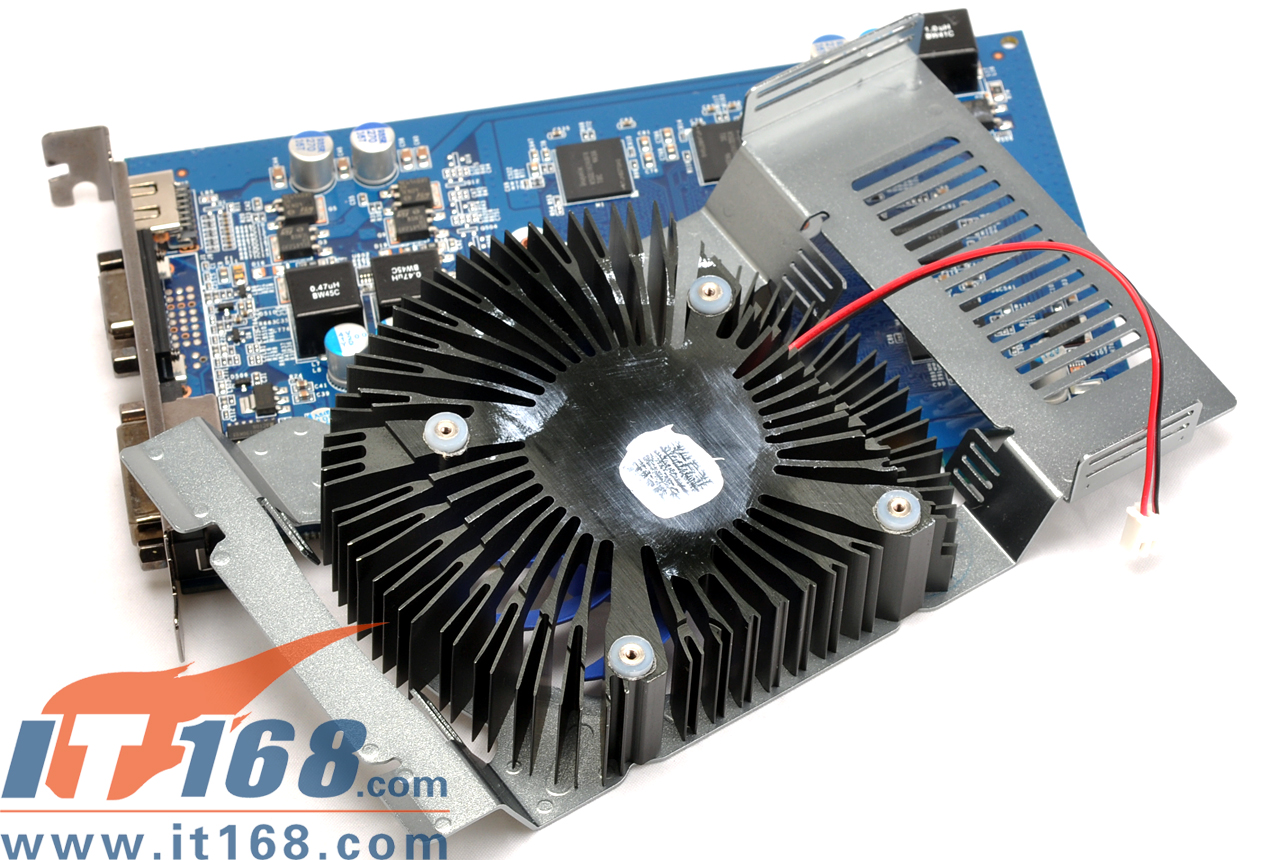

影驰GT240黑将X5，呈放射性设计的散热器

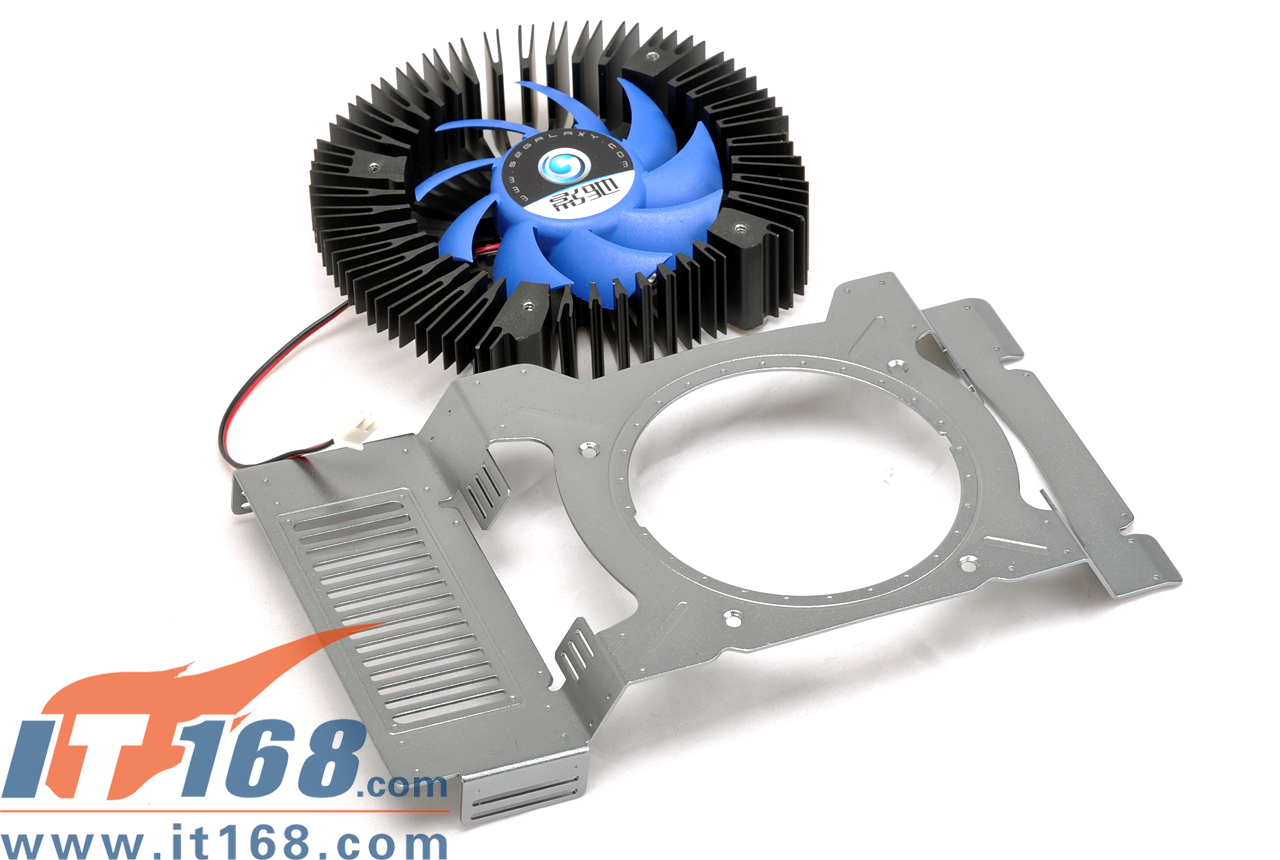

影驰GT240黑将X5，导风罩与散热器主体

　　散热器部分，影驰GT240黑将版X5显卡搭配了自主研发的坦克式高效散热器，开放式的鳍片为热空气流通提供了有效保障，在高性能散热风扇的作用下，能显卡内多余热量能够迅速排出，它的散热效果明显好于公版散热。同时大口径风扇还支持手动调整风扇转速。用户可以通过MAGIC HD进行对风扇转速的调节。
