影驰GTX470黑将/影驰GTX465黑将：

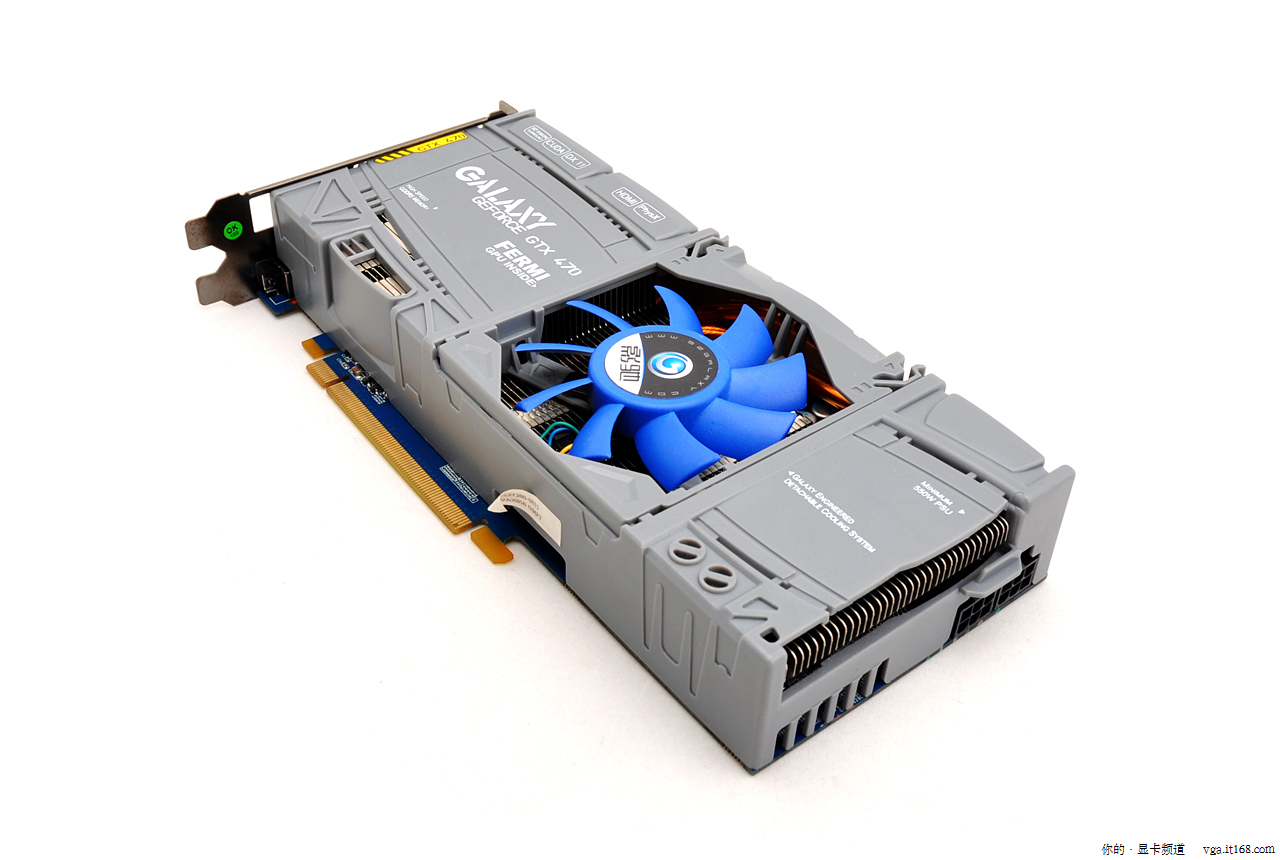

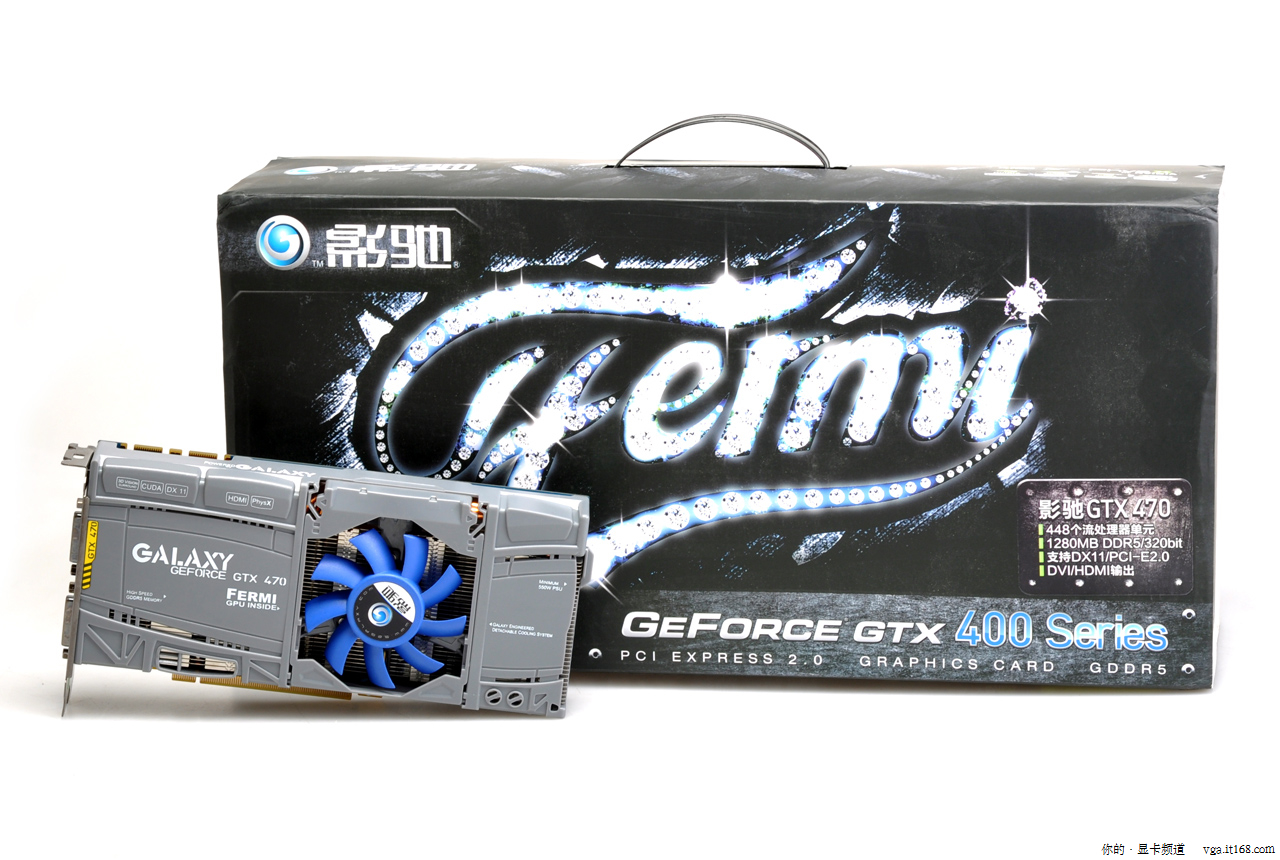

影驰GTX470黑将
影驰的GTX470是首款上市的非公版GTX470，其后影驰使用同样的PCB推出了非公版的GTX465。
影驰GTX470黑将
GTX470核心代号为GF100-275-A3，生产周期为2010年第14周
影驰GTX470黑将是全球首款发布并正式上市的非公版GTX470显卡。影驰GTX470黑将显卡采用了由TSMC 40nm制造的GF100核心，芯片代号为GF100-275-A；拥有448个流处理器，10个POPs；支持3D Vision Surround与DirectX11特效，还支持新一代CUDA技术，PhysX物理加速技术和HDMI输出。
三星HC05高速GDDR5显存颗粒
显存方面，影驰GTX470黑将版显卡与公版GTX470同样都是采用了三星HC05高速GDDR5显存颗粒，正面10颗组成了1280MB/320bit的强大显存规格，核心/Shader/显存默认频率为607/1215/3348MHz，与公版GTX470相持平。
接口全部采用金属屏蔽罩抗干扰设计
输出接口方面，影驰GTX470黑将与公版GTX480/470同样配备了配置了Dual DVI+Mini HDMI接口，基本满足日常用户对各种显示设备的需求。
首款非公影驰GTX470黑将实物拆解

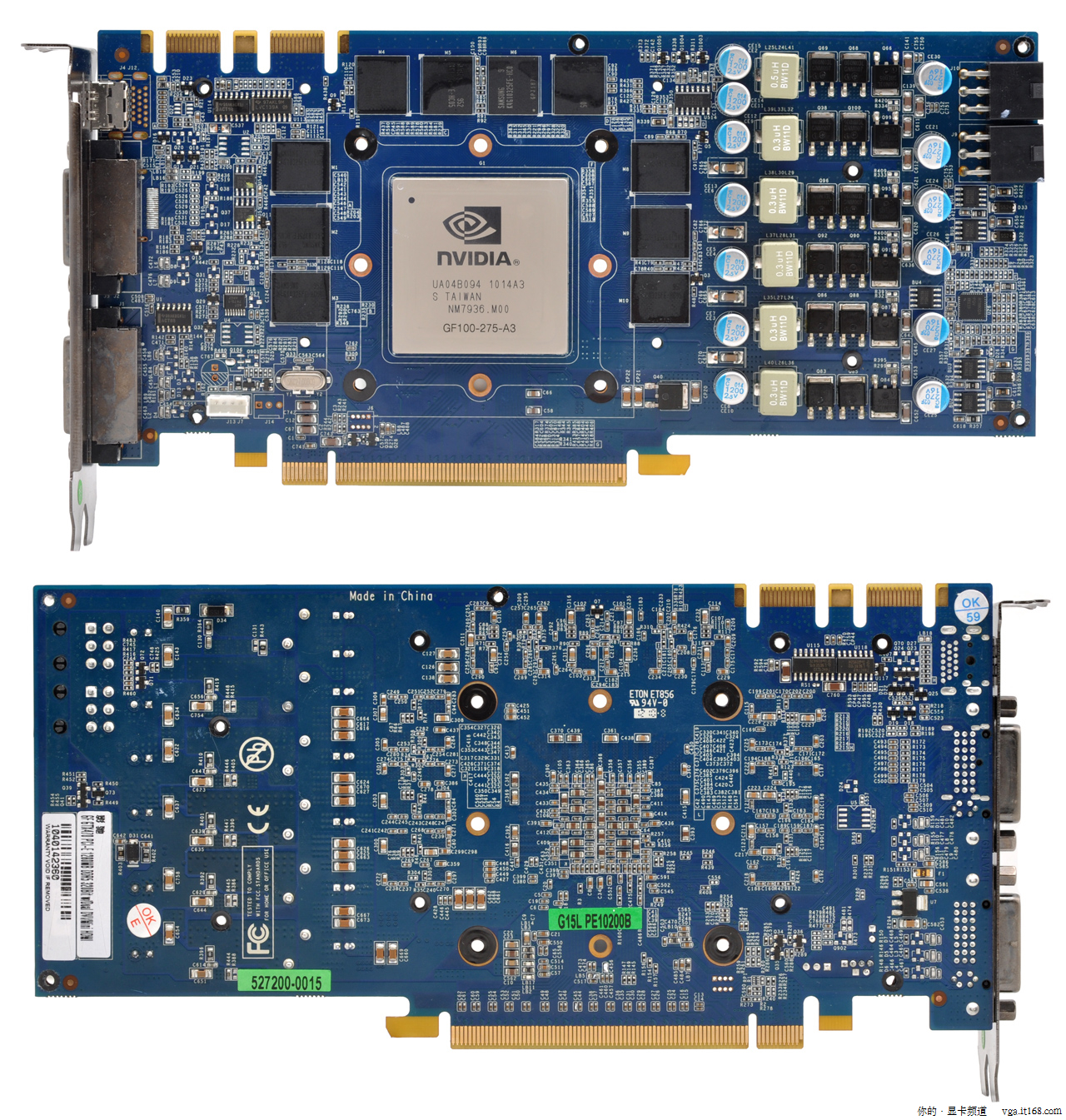

影驰GTX470黑将,PCB裸板
从上图，我们可以了解到GTX470黑将版完全采用了影驰自家的蓝色PCB非公版设计，是目前全球创新。

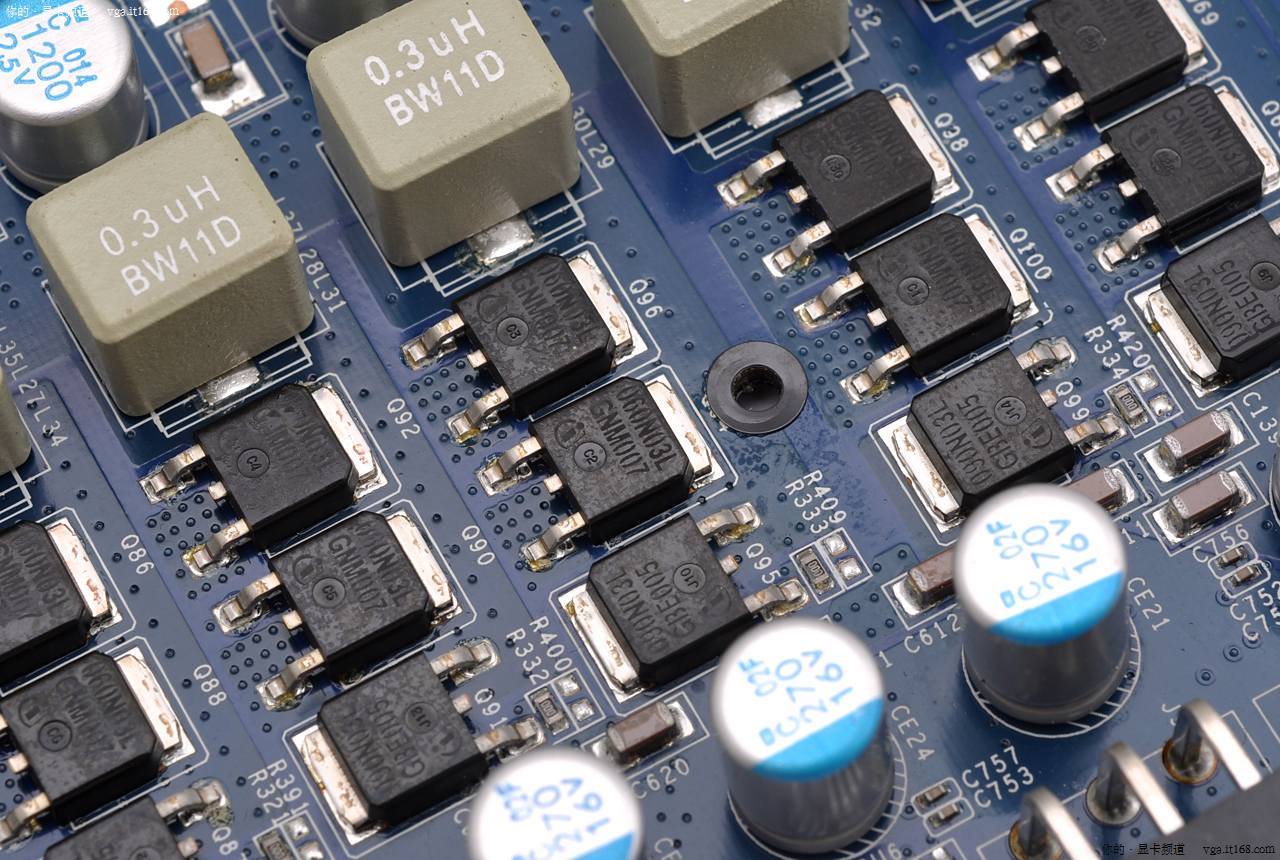

影驰GTX470黑将，英飞凌原厂MOSFET+BW11D封闭式电感

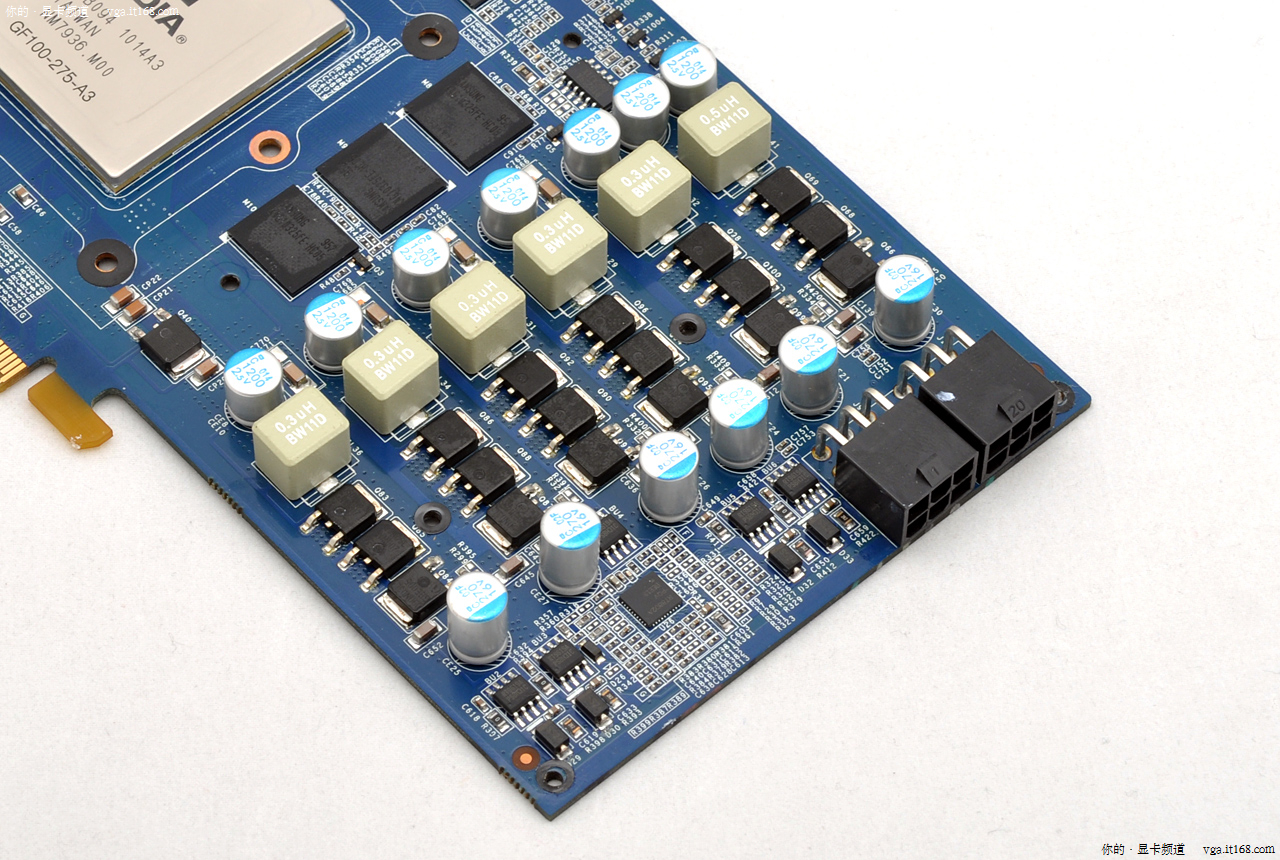

影驰GTX470黑将，5+1相增强供电设计
在供电方面，影驰为GTX470黑将版配备了5+1相增加强供电，比公版GTX470只配备了4+1相供电更强，所以随着供电电压的提高，GTX470黑将的超频幅度和超频后稳定性都大大高于公版。

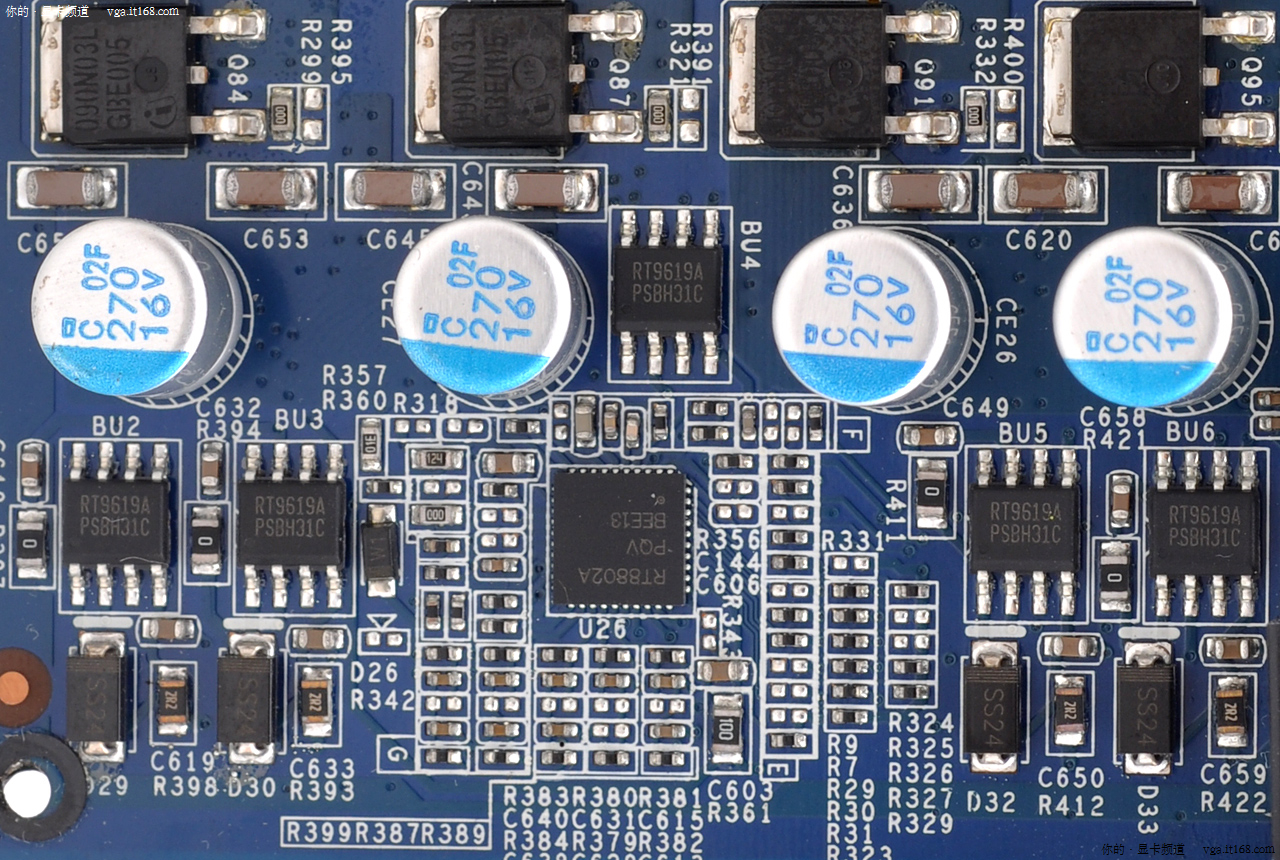

影驰GTX470黑将，RT8802A+RT9619A组成核心五相供电控制
核心的PWM控制芯片为台湾Richtek生产的RT8802A，和ISL6322十分相似，底板的设计是5相，但只内置了三相Gate Driver，因此额外增加RT9619A Gate Driver用以提升供电支持。从而达到3-5相PWM供电控制的效果。
与目前影驰大多数的产品一样，影驰还为GTX470黑将配置了第三代双BIOS设计。在主BIOS遭到破坏或者需要恢复时，用户只要通过重新开机并按住Reset 5秒就可以启用备份的BIOS，让PC可以正常运行。
独特的可拆式散热器

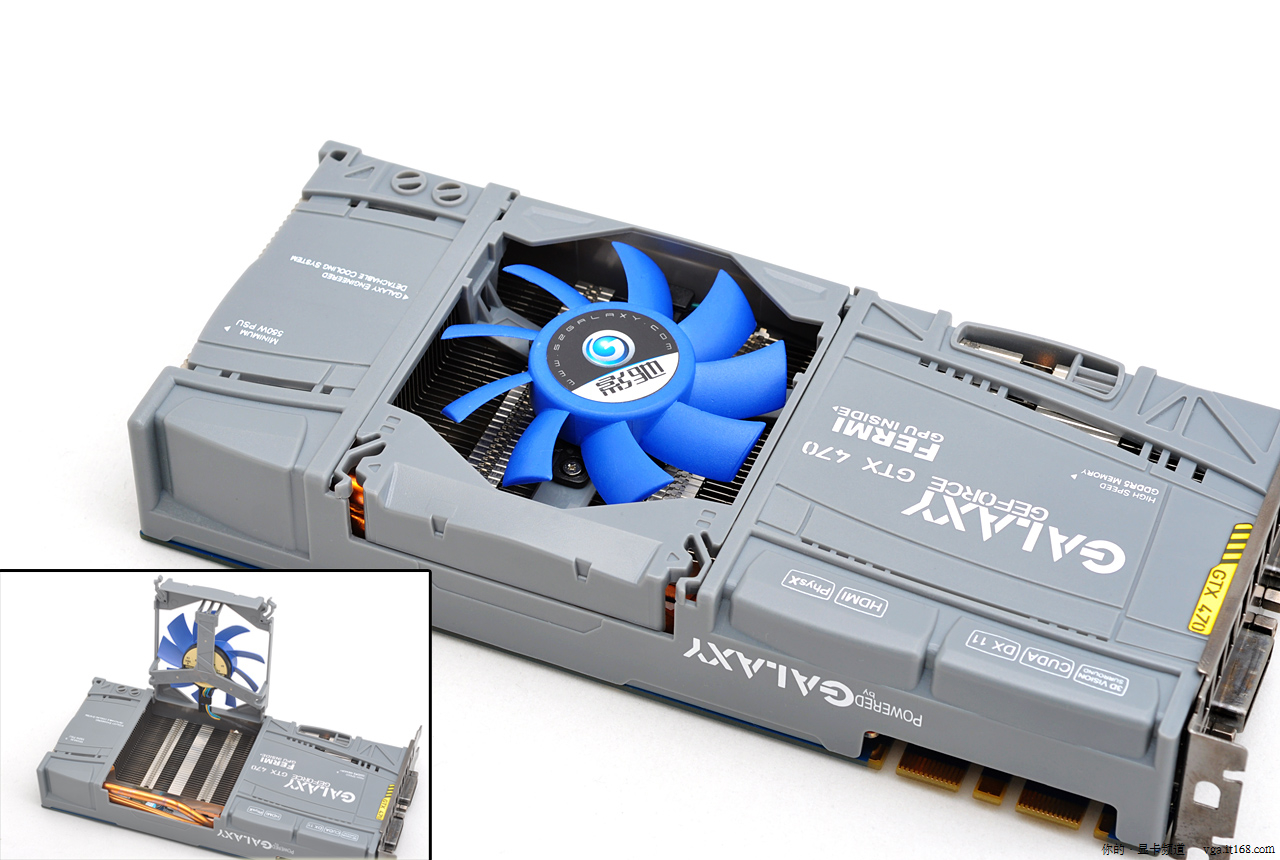

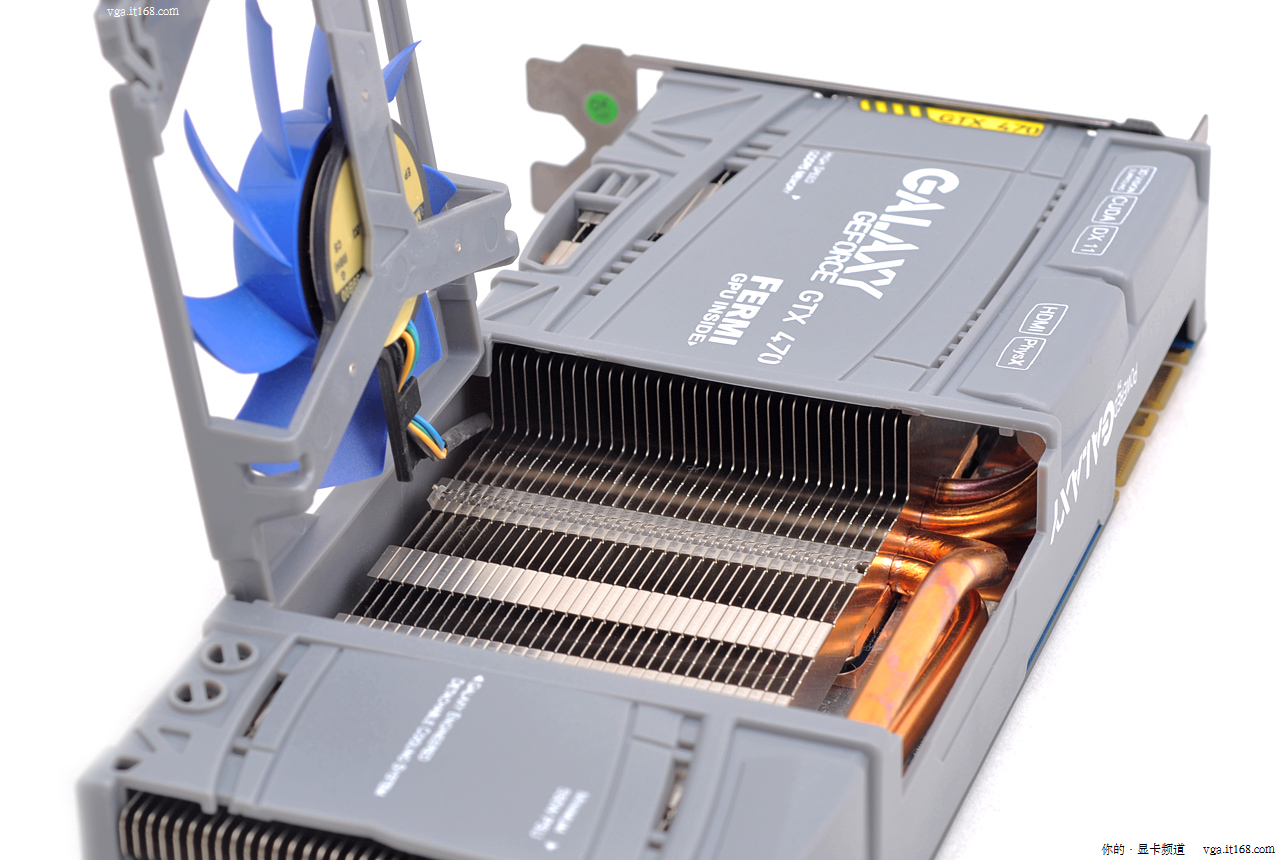

影驰GTX470黑将，可以轻松拆开风扇

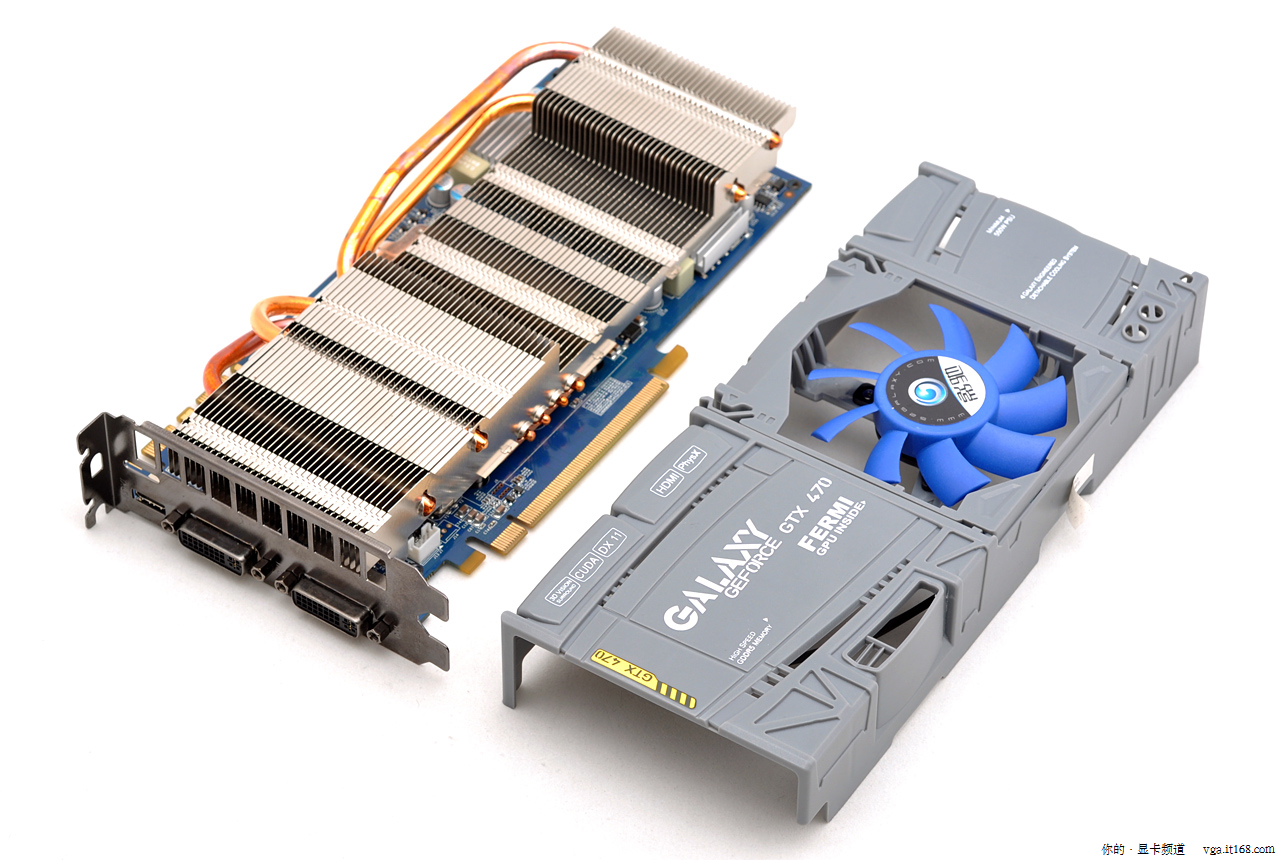

影驰GTX470黑将版显卡采用了革命性的专利可拆卸散热器设计，不仅方便除水尘，还为提升风扇性能埋下伏笔。

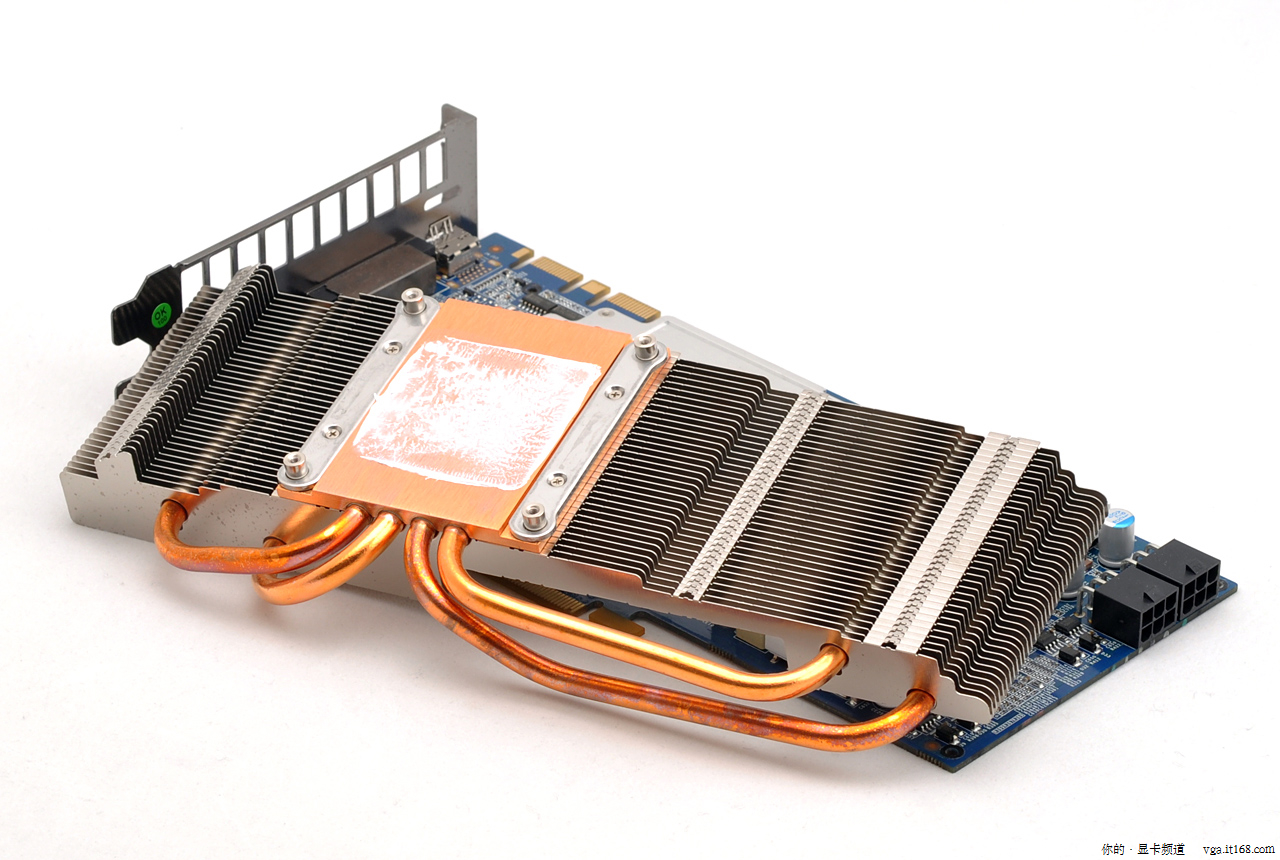

拿掉外壳能够看到，散热器采用了非常密集的铝质散热鳍片，整体面积达到了公版的两倍，同时还有四条长长的纯铜热管贯穿其中。

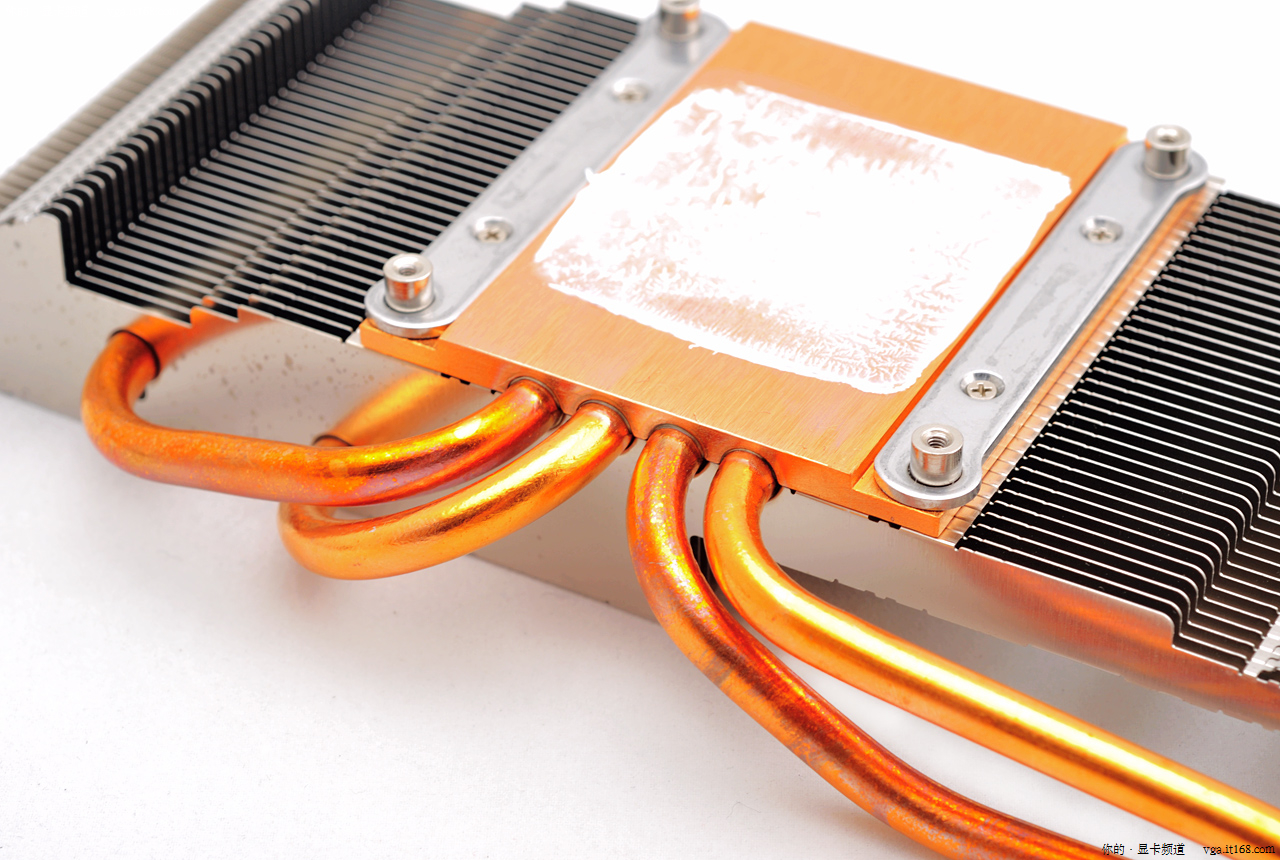

影驰GTX470黑将，厚实的铜底设计
与公版GTX470的热管触底技术不同，影驰GTX470黑将显卡使用了厚实的纯铜底座，四条纯铜热管贯穿了纯铜底座与散热散热鳍片之间。搭配80mm双滚珠高度的PWM风扇，能够把热量迅速的传递并把热量从显卡两侧迅速排走。
短小精干的影驰GTX470黑将

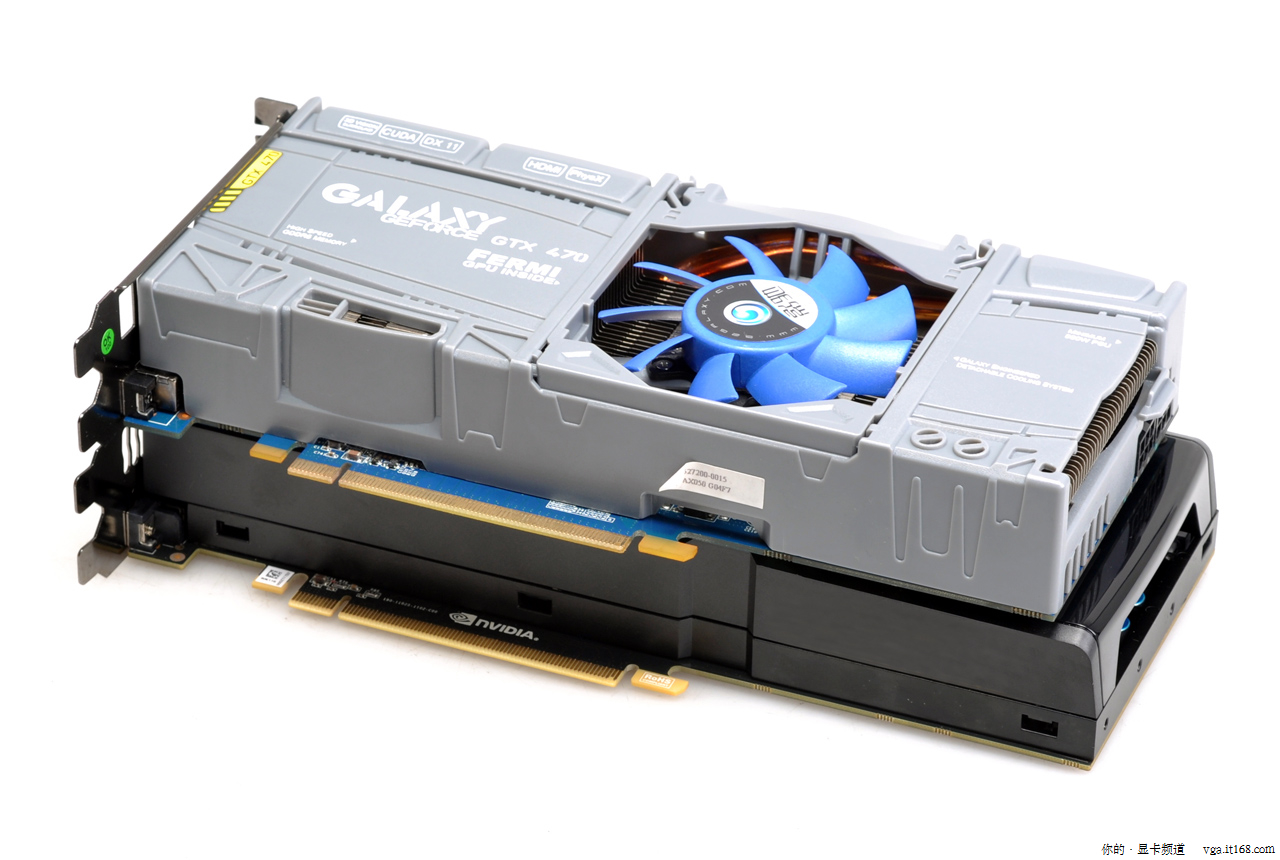

影驰GTX470黑将,比公版GTX470稍短
9寸卡长 兼容更强
相信细心观看本次拆解的朋友们都可以发现的是，影驰GTX470黑将采用了短板设计，比公版GTX470短0.5寸，比公版GTX480更是短了1.5寸。不过采用短板设计的好个就是：多达85%的小机箱都能使用。对于追求空间位置感的玩家来说，影驰GTX470黑将是不错的选择。
对于想组建优异平台的玩家来说，在散热方面控制得更为理想，超频性能更为出色的GTX 470黑将显然非常值得考虑。而影驰在此基础上赠送了Mini HDMI转接线来实现HDMI输出，突显性价比。
