技嘉N98TG1 GAMING，PCB

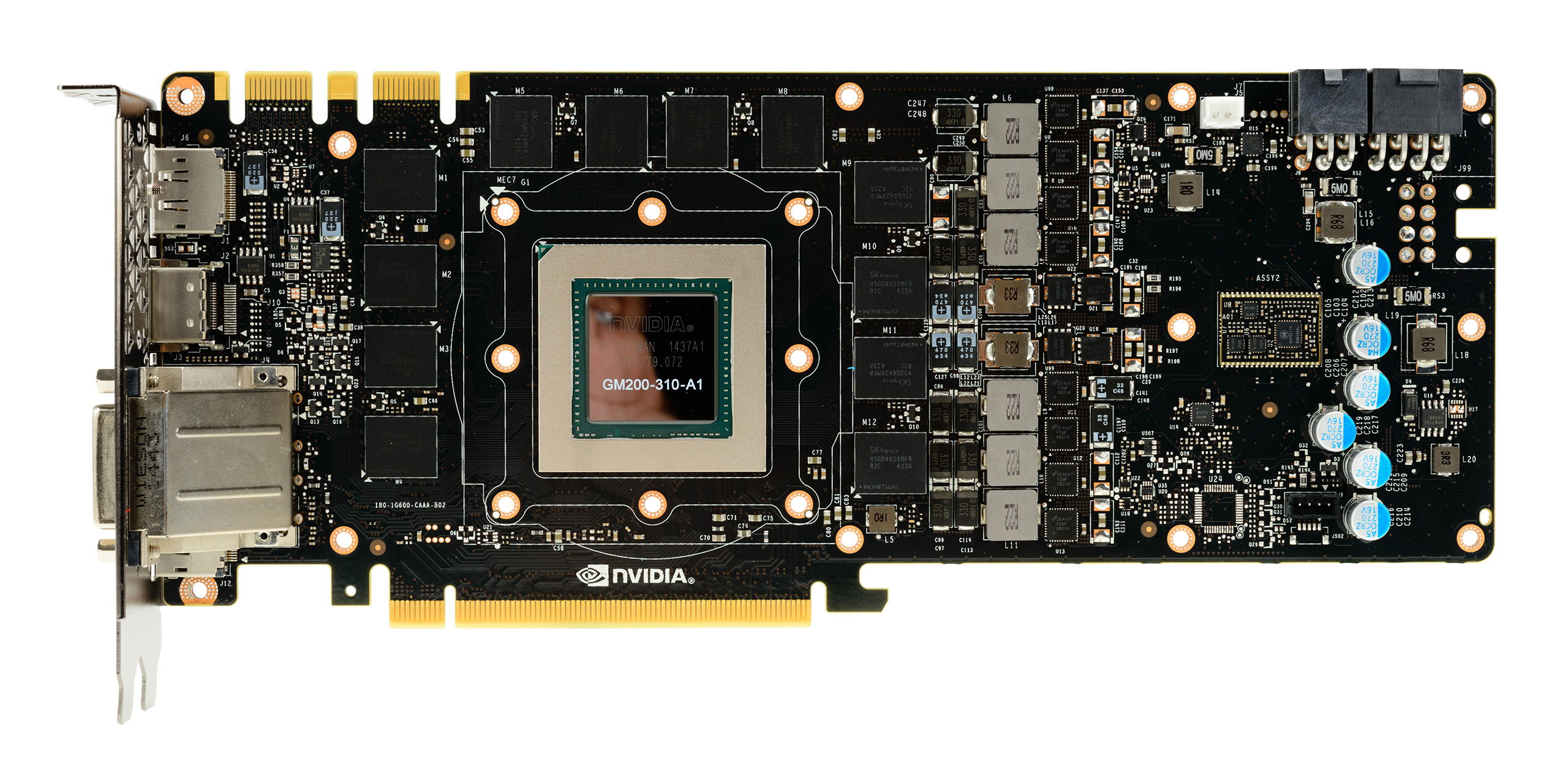

▲技嘉N98TG1 GAMING PCB
没有其它家那样的夸张设计，技嘉N98TG1 GAMING显卡的PCB是在公版PCB(PG600方案)的基础上改进而来，最大的区别在于供电部分电感及DRMOS的使用上，尾部电路也进行了优化，显得整块PCB相当工整。
▲GM200-310-A1核心
▲SKhynix GDDR5显存颗粒，正面12颗共组成6144MB/384Bit显存规格
▲供电部分元件，密密麻麻
▲辅助供电电路部分优化，电容全为LF固态电容
▲8+2相供电设计
▲DRMOS芯片
技嘉N98TG1 GAMING供电部分加强到了8+2相供电设计。其中8相为核心供电：NCP81174+ON 81162搭配使用控制，由MAGIC R15电压+DRMOS+聚合特电容组全而成；而2相显存供电则在PCB末端。
▲DVI-D信息桥接芯片，实现Flex多屏技术
▲PCB背面也是一堆密密麻麻的元件
